基于MATLAB的FSK调制解调实现完整版

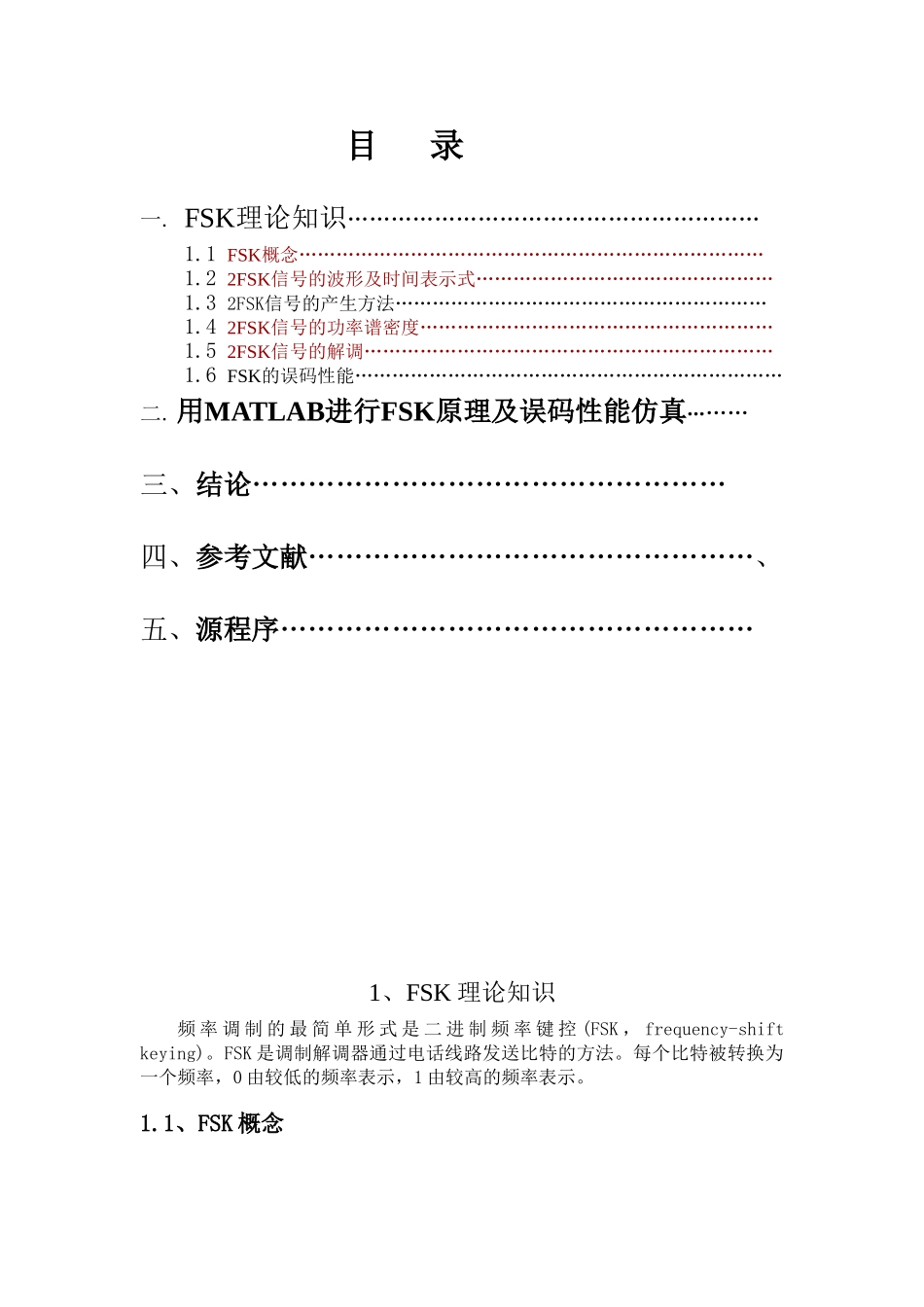

目 录一. FSK理论知识…………………………………………………1.1 FSK概念…………………………………………………………………1.2 2FSK信号的波形及时间表示式…………………………………………1.3 2FSK信号的产生方法……………………………………………………1.4 2FSK信号的功率谱密度…………………………………………………1.5 2FSK信号的解调………………………………………………………… 1.6 FSK的误码性能……………………………………………………………二. 用MATLAB进行FSK原理及误码性能仿真………三、结论……………………………………………四、参考文献…………………………………………、五、源程序……………………………………………1、FSK 理论知识频 率 调 制 的 最 简 单 形 式 是 二 进 制 频 率 键 控 (FSK ， frequency-shift keying)。FSK 是调制解调器通过电话线路发送比特的方法。每个比特被转换为一个频率，0 由较低的频率表示，1 由较高的频率表示。1.1、FSK 概念传“0”信号时，发送频率为 f1的载波; 传“1”信号时，发送频率为 f2的载波。 可见，FSK 是用不同频率的载波来传递数字消息的。 实现模型如下图：1.2、 2FSK 信号的波形及时间表示式 根据上图模型的实现可以得到 2FSK 的信号波形如图：2FSK 信号的时间表达式为 ：由以上表达式可见，2FSK 信号由两个 2ASK 信号相加构成。注意：2FSK 有两种形式: （1）相位连续的 2FSK； （2）相位不连续的 2FSK。 在这里，我们只讨论相位不连续的频移键控信号，这样更具有普遍性。1.3、2FSK 信号的产生方法 2FSK 信号的产生方法：2FSK 信号可以两类方法来产生。 一是采纳模拟调频的方法来产生（图 1）；另一种方法是采纳键控法（图 2）； 图 1.3-1 图 1.3-21.4、2FSK 信号的功率谱密度 这里我们仅介绍一种常用的近似方法，即把二进制频移键控信号看成是两个幅移键控信号相叠加的方法假如 s1(t)的功率谱密度为 Ps1(f)；s2(t)的功率谱密度为 Ps2(f)，利用平稳随机过程经过乘法器的结论,上式可以整理为如下形式， 核心问题：Ps1(f)=? 与 2ASK 信号表达式中的 s(t)相同， 根据上面的公式，2FSK 信号的功率谱密度如图下图所示。 图 1.4-1根据以上总结：2FSK 功率谱密度的特点如下， 1)、2FSK 信号的功率谱由连续谱和离散谱两部分构成,离散谱出现在 f1和 f2位置； 2)、功率谱密度中...
