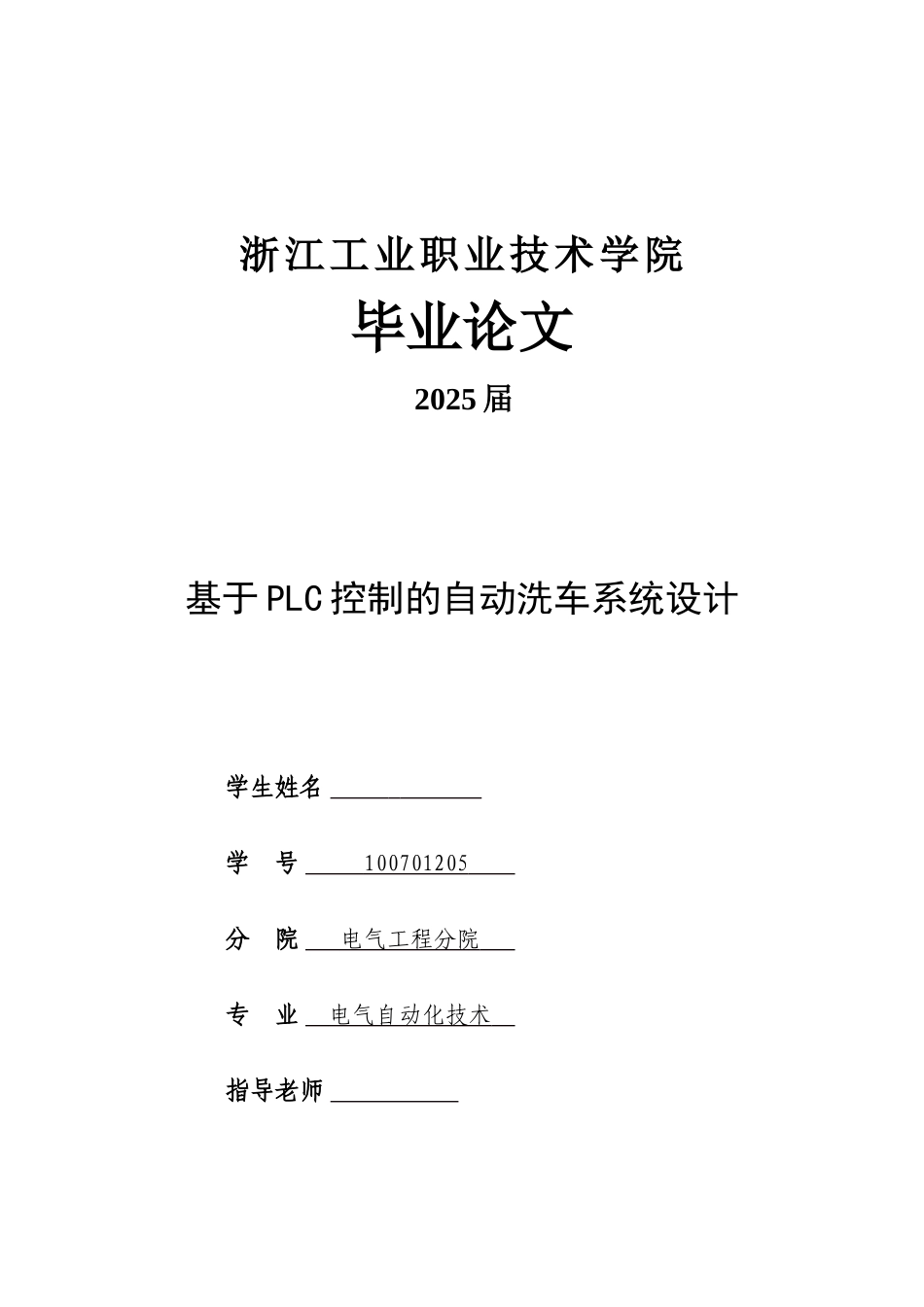

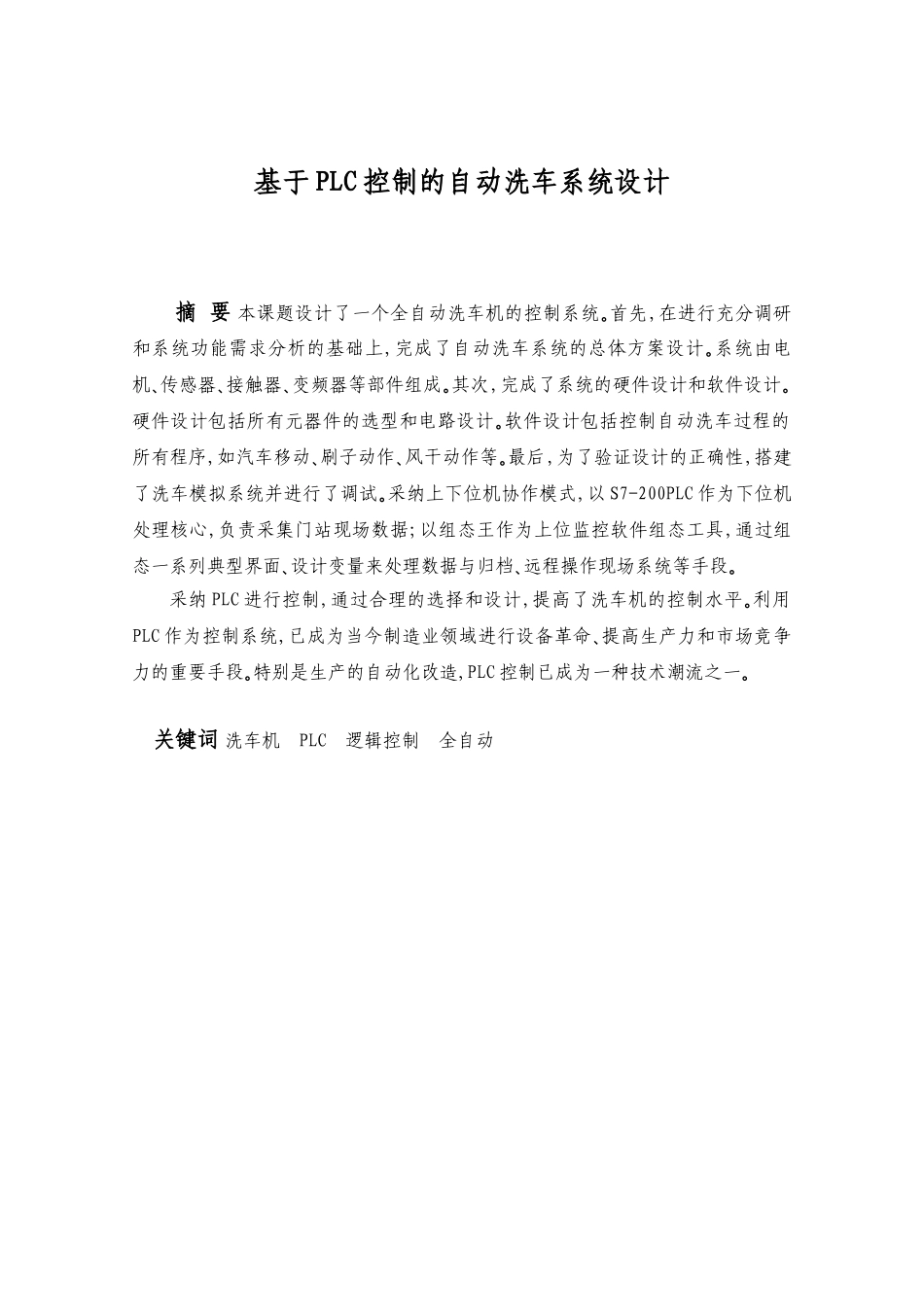

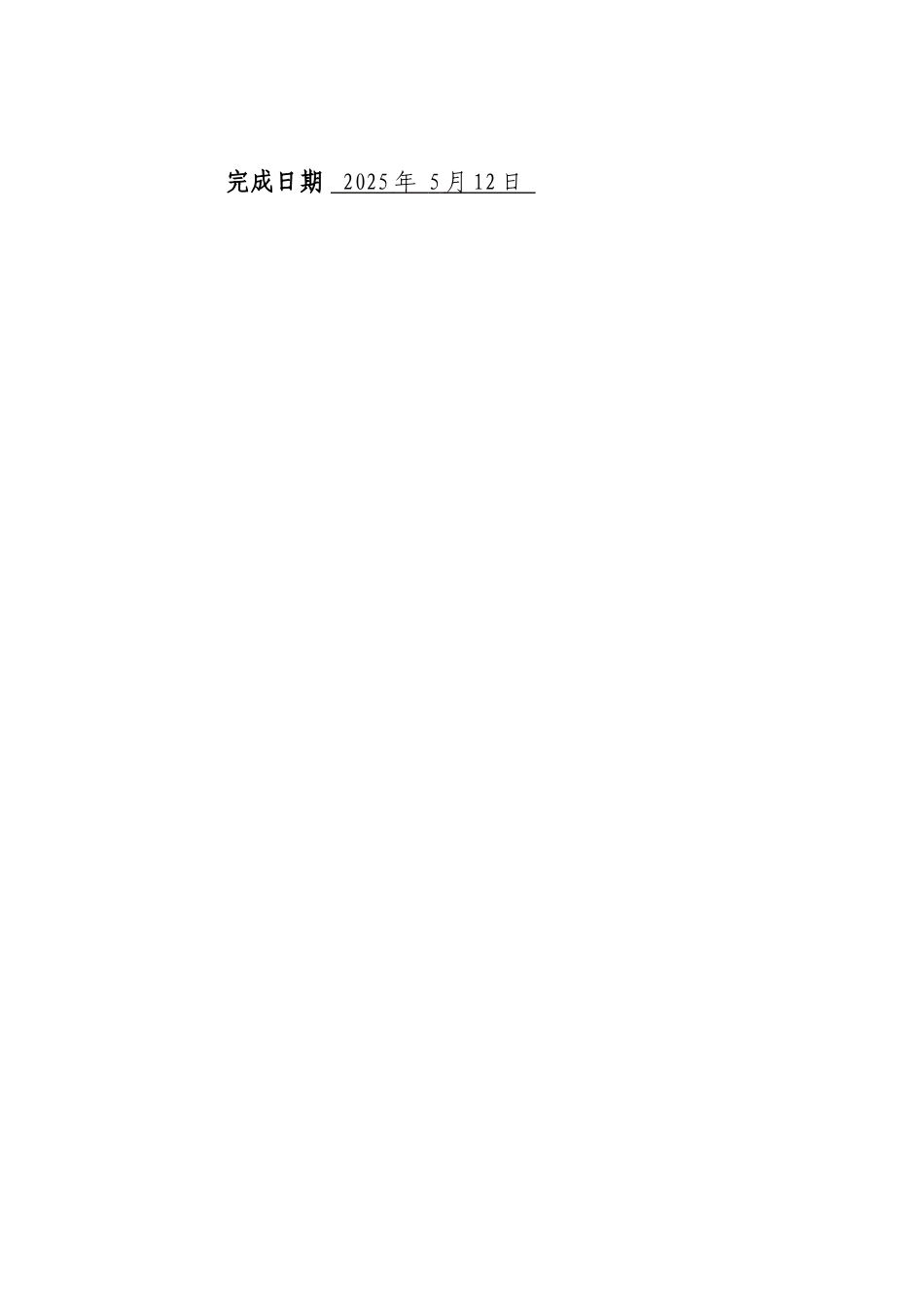

浙江工业职业技术学院毕业论文2025 届基于 PLC 控制的自动洗车系统设计 学生姓名 学 号 100701205 分 院 电气工程分院 专 业 电气自动化技术 指导老师 完成日期 2025 年 5 月 12 日 基于 PLC 控制的自动洗车系统设计摘 要 本课题设计了一个全自动洗车机的控制系统 首先｡,在进行充分调研和系统功能需求分析的基础上,完成了自动洗车系统的总体方案设计 系统由电｡机 传感器 接触器 变频器等部件组成 其次､､､｡,完成了系统的硬件设计和软件设计｡硬件设计包括所有元器件的选型和电路设计 软件设计包括控制自动洗车过程的｡所有程序,如汽车移动 刷子动作 风干动作等 最后､､｡,为了验证设计的正确性,搭建了洗车模拟系统并进行了调试 采纳上下位机协作模式｡,以 S7-200PLC 作为下位机处理核心,负责采集门站现场数据;以组态王作为上位监控软件组态工具,通过组态一系列典型界面 设计变量来处理数据与归档 远程操作现场系统等手段､､｡采纳 PLC 进行控制,通过合理的选择和设计,提高了洗车机的控制水平 利用｡PLC 作为控制系统,已成为当今制造业领域进行设备革命 提高生产力和市场竞争､力的重要手段 特别是生产的自动化改造｡,PLC 控制已成为一种技术潮流之一｡ 关键词 洗车机 PLC 逻辑控制 全自动 目 录第一章 绪论......................................................................................................................................1 1.1 课题讨论背景......................................................................................................................11.2 自动洗车介绍......................................................................................................................11.3 PLC 控制全自动洗车机的优越性........................................................................................21.4 本课题的初步分析................................................................................................................3第二章 自动洗车系统的原理及其分析...........................................................................................62.1 总体设计........................................................................................................
