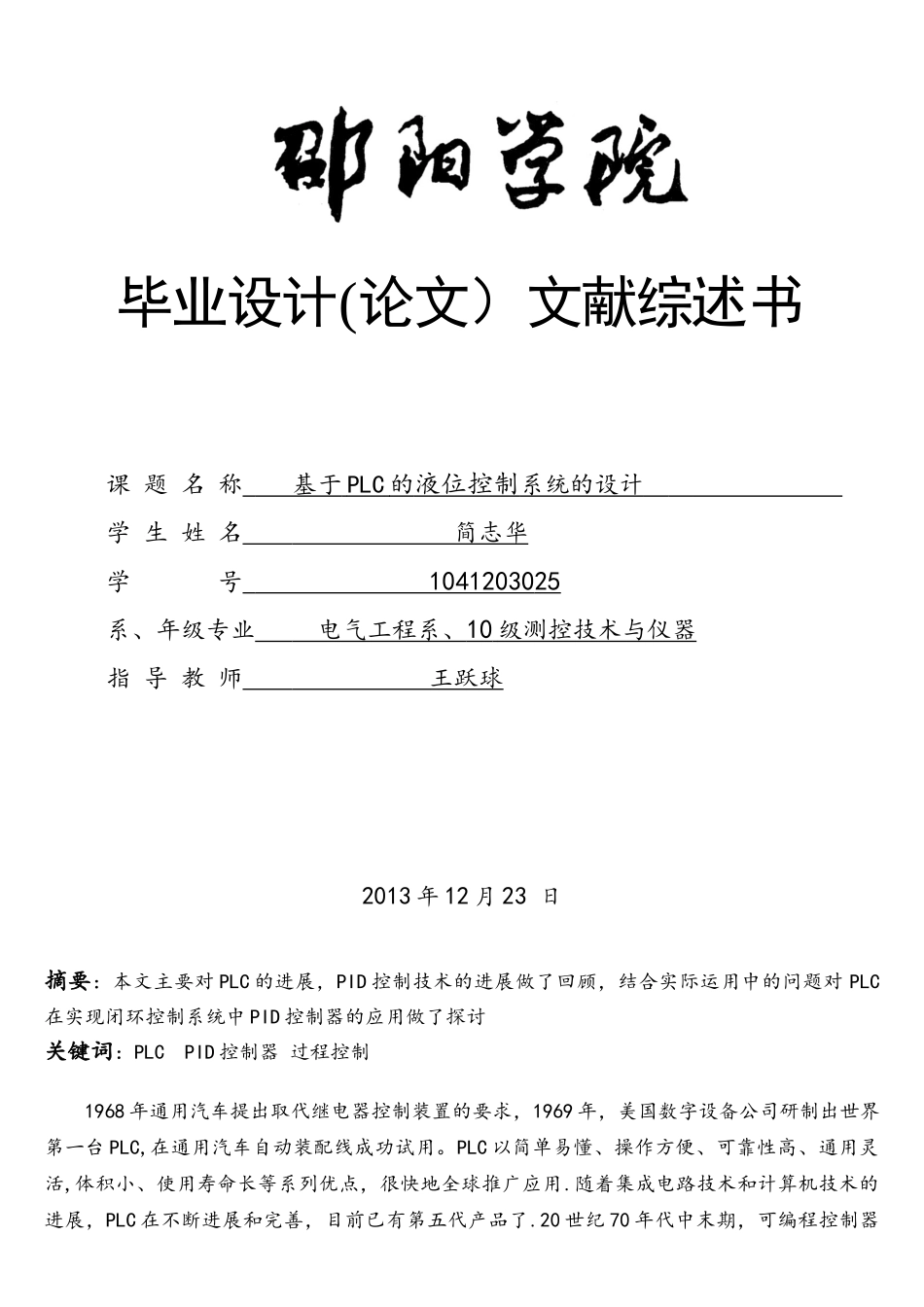

毕业设计(论文）文献综述书课 题 名 称 基于 PLC 的 液位控制 系统的设计 学 生 姓 名 简志华 学 号 10412030 25 系、年级专业 电气工程系、 10 级测控技术与仪器 指 导 教 师 王跃球 2013 年 12 月 23 日摘要：本文主要对 PLC 的进展，PID 控制技术的进展做了回顾，结合实际运用中的问题对 PLC在实现闭环控制系统中 PID 控制器的应用做了探讨关键词：PLC PID 控制器 过程控制1968 年通用汽车提出取代继电器控制装置的要求，1969 年，美国数字设备公司研制出世界第一台 PLC,在通用汽车自动装配线成功试用。PLC 以简单易懂、操作方便、可靠性高、通用灵活,体积小、使用寿命长等系列优点，很快地全球推广应用.随着集成电路技术和计算机技术的进展，PLC 在不断进展和完善，目前已有第五代产品了.20 世纪 70 年代中末期，可编程控制器进入有用化进展阶段，计算机技术已全面引入可编程控制器中,使其功能发生了飞跃.更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID 功能及极高的性价比奠定了它在现代工业中的地位。［文献1]告诉我们PLC进展的大概详情：PLC广泛应用于机械、冶金、石油、化工，轻工，纺织、电力、电子、食品及交通等行业。经验表明，80％以上的工业控制可用PLC来完成.在日本，凡8个以上中间继电器组成的控制系统都已用PLC来取代。PLC应用范围大致可归纳为：开关量的逻辑控制,位置控制，过程控制，数据处理，通信联网。这使我们对PLC的进展有初步的了解，为我们做设计时指明参考方向。根据我们在专业课学习所学的PLC型号，我在这次的设计中选择西门子公司的S7-200系列PLC。S7-200系列系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单个需要的大量特别功能模块,它可以为你的工厂自动化应用提供最大的灵活性和控制能力.整个系统是关于液位控制的,在此参考[文献19］和[文献20］。 [文献20］中可以学到过程控制系统建模方法、过程控制系统设计、PID调节原理、串级控制等课程，这是我们对整个系统建模和设计串级系统的基础。在系统设计时需对整个系统进行特性分析并进行建模，从[文献18］中我们可以学到系统建模的方法。过程控制是指对温度、压力及流量等连续变化的模拟量的闭环控制。PLC通过模拟量I／O模块，实现模拟量与数字量之间的A／D．D／A转换,并对模拟量进行闭环PID(Proportional—Integral...
