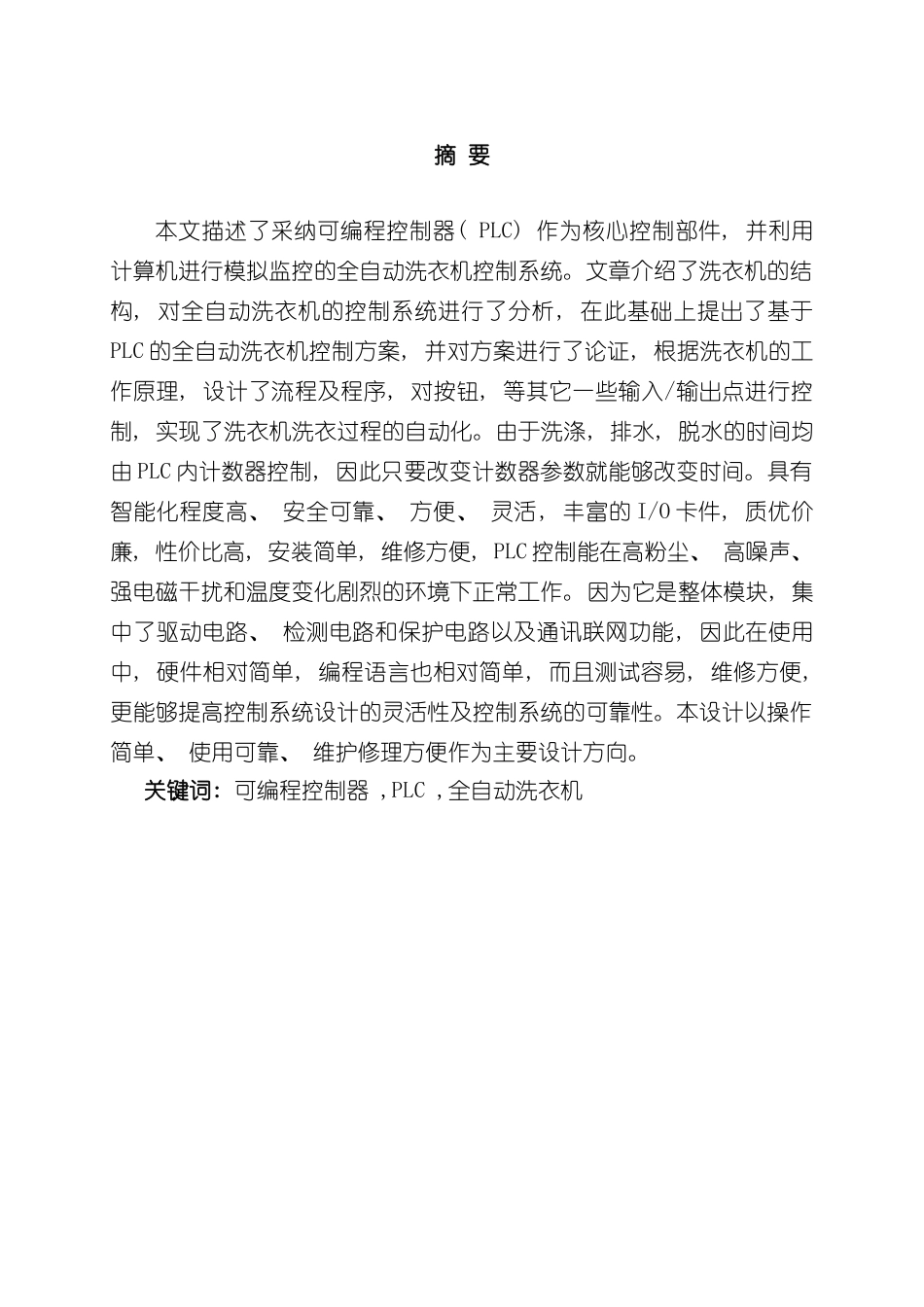

摘 要 本文描述了采纳可编程控制器( PLC) 作为核心控制部件, 并利用计算机进行模拟监控的全自动洗衣机控制系统。文章介绍了洗衣机的结构, 对全自动洗衣机的控制系统进行了分析, 在此基础上提出了基于PLC 的全自动洗衣机控制方案, 并对方案进行了论证, 根据洗衣机的工作原理, 设计了流程及程序, 对按钮, 等其它一些输入/输出点进行控制, 实现了洗衣机洗衣过程的自动化。由于洗涤, 排水, 脱水的时间均由 PLC 内计数器控制, 因此只要改变计数器参数就能够改变时间。具有智能化程度高、 安全可靠、 方便、 灵活, 丰富的 I/O 卡件, 质优价廉, 性价比高, 安装简单, 维修方便, PLC 控制能在高粉尘、 高噪声、 强电磁干扰和温度变化剧烈的环境下正常工作。因为它是整体模块, 集中了驱动电路、 检测电路和保护电路以及通讯联网功能, 因此在使用中, 硬件相对简单, 编程语言也相对简单, 而且测试容易, 维修方便, 更能够提高控制系统设计的灵活性及控制系统的可靠性。本设计以操作简单、 使用可靠、 维护修理方便作为主要设计方向。 关键词: 可编程控制器 ,PLC ,全自动洗衣机目 录第 1 章 绪论..................................................11.1 选题背景................................................11.2 全自动洗衣机进展概况....................................11.3 控制系统的选择..........................................2第 2 章 全自动洗衣机控制系统设计..............................4..............................................................2.1 系统描述................................................42.2 制定控制方案............................................52.3 系统配置................................................92.4 控制面板...............................................112.5 控制系统流程图及电路控制图.............................11第 3 章 性能检测与测试.......................................193.1 检测与调试.............................................19第 4 章 结论及展望...........................................20致 谢.......................................................21参考文献....................................................22附录( 程序源代码) ........................
