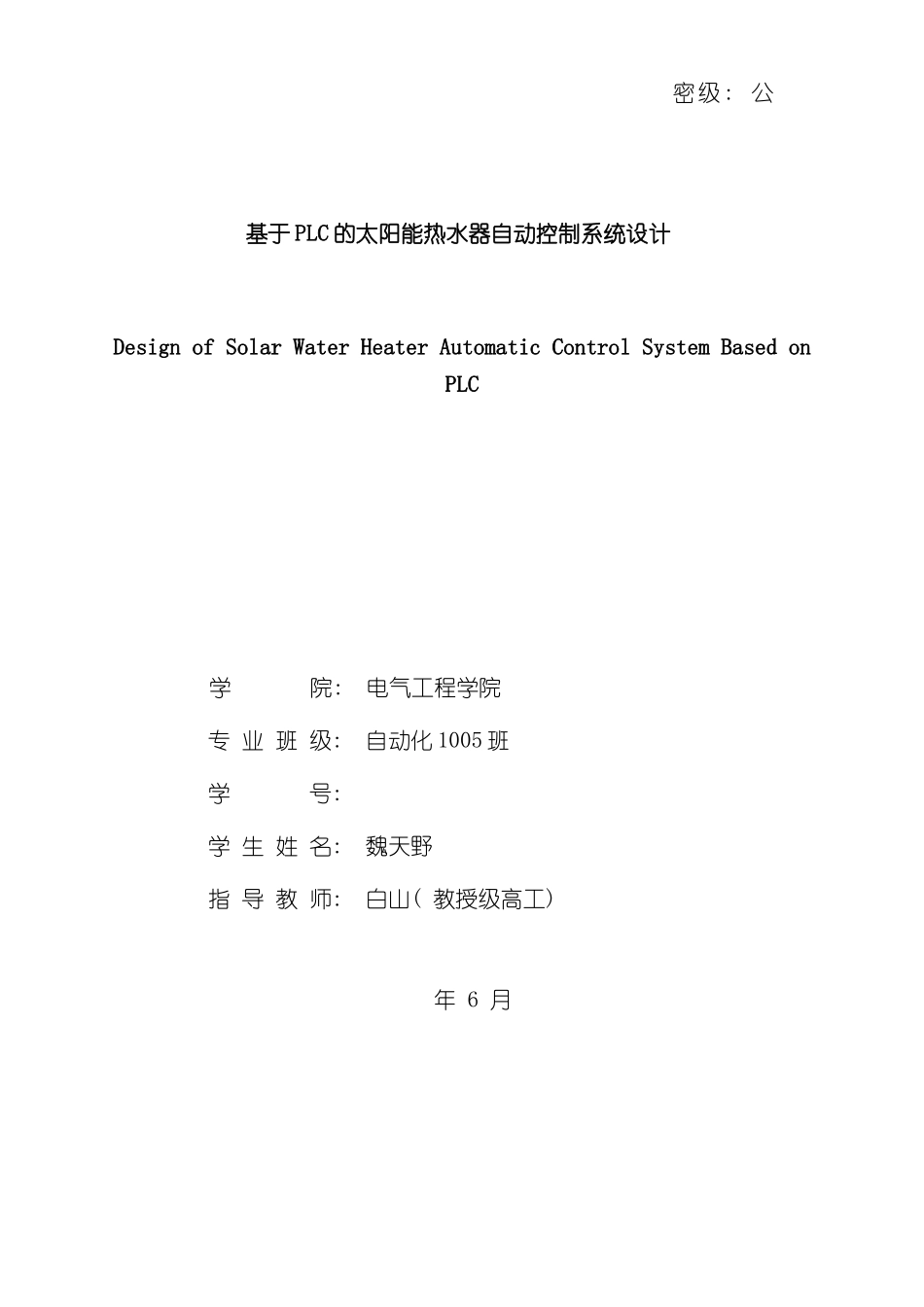

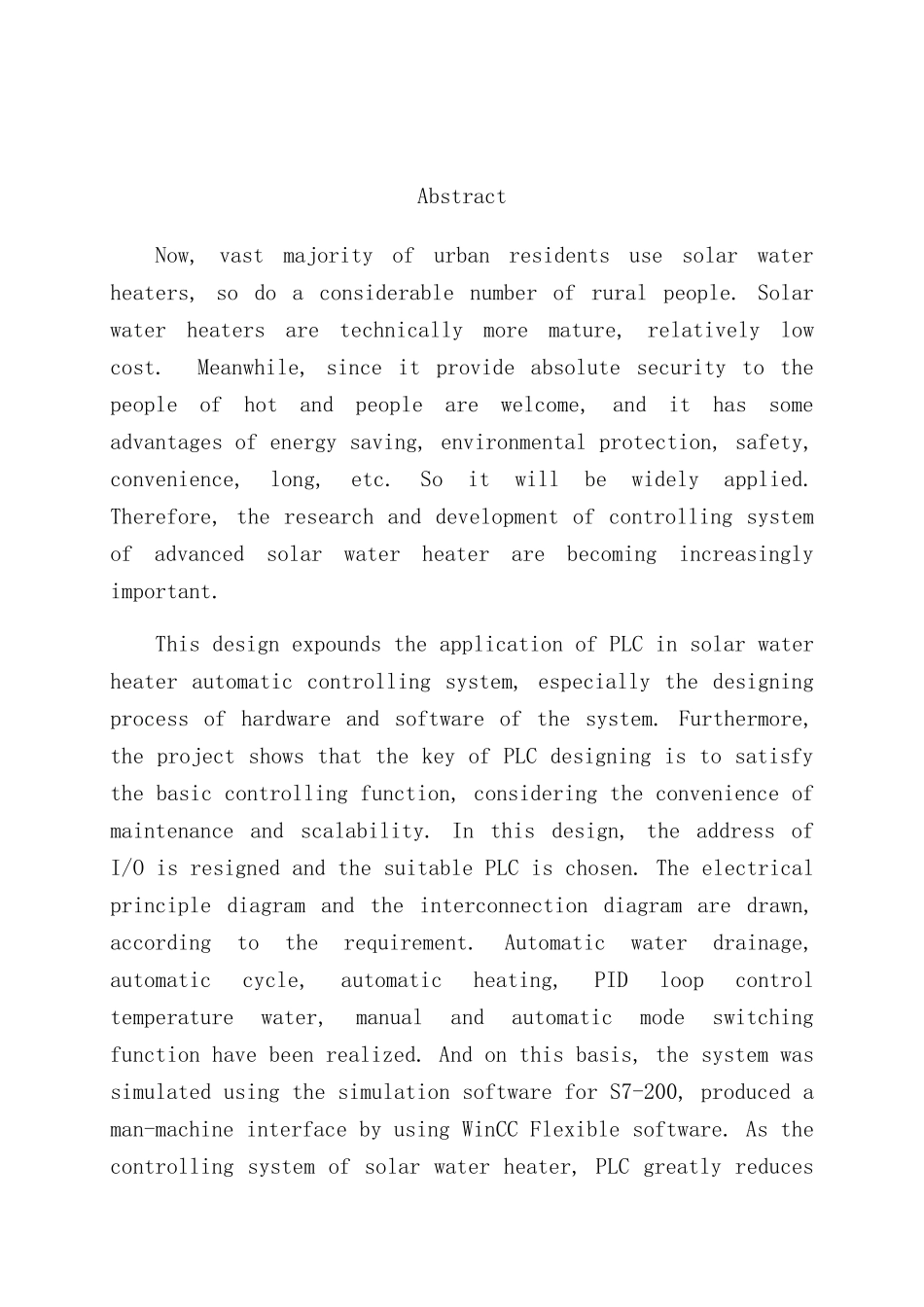

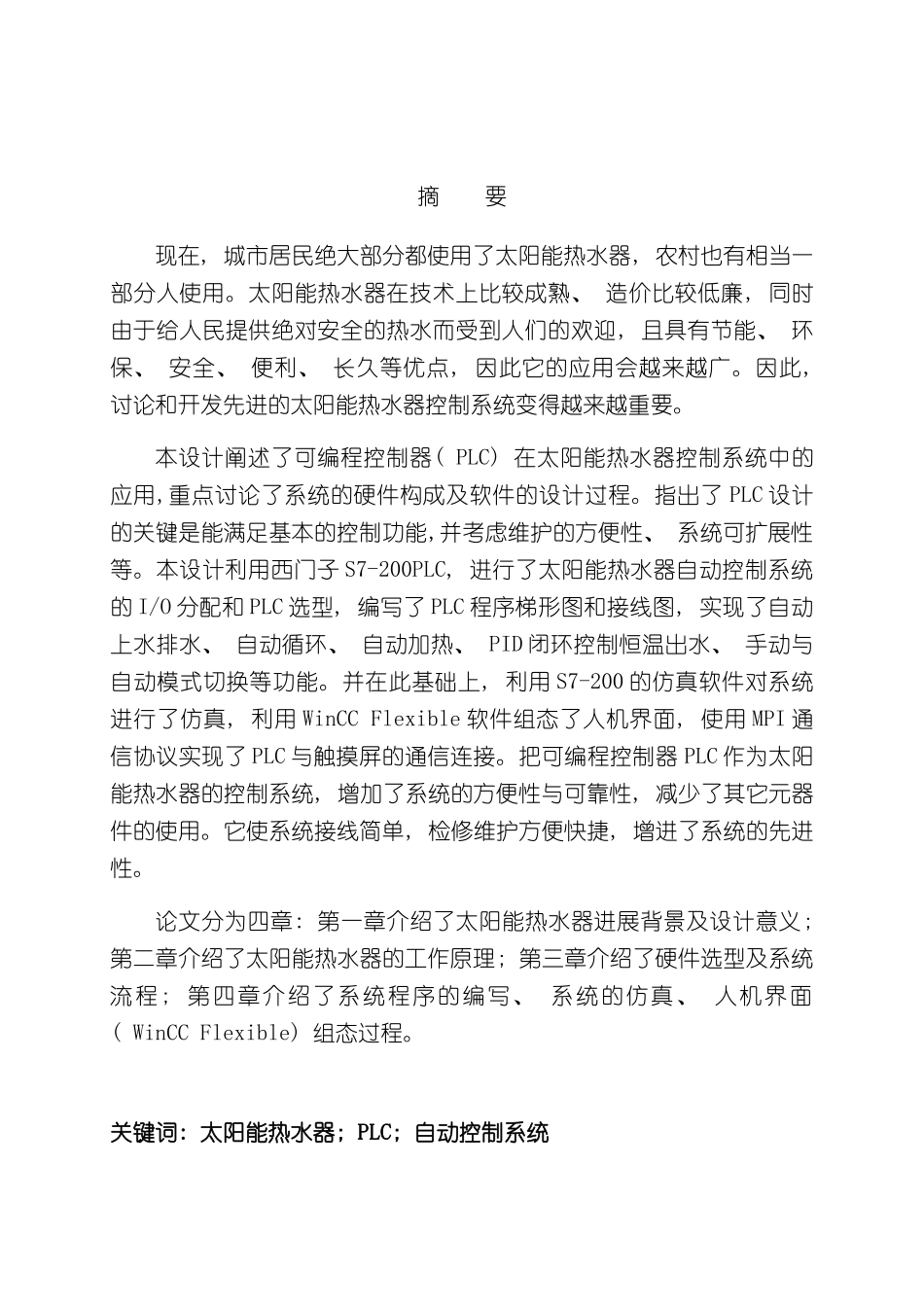

基于 PLC 的太阳能热水器自动控制系统设计Design of Solar Water Heater Automatic Control System Based on PLC学 院: 电气工程学院专 业 班 级: 自动化 1005 班学 号: 学 生 姓 名: 魏天野指 导 教 师: 白山( 教授级高工) 年 6 月密级: 公开密级: 公开密级: 公开密级: 公开密级: 公开摘 要现在, 城市居民绝大部分都使用了太阳能热水器, 农村也有相当一部分人使用。太阳能热水器在技术上比较成熟、 造价比较低廉, 同时由于给人民提供绝对安全的热水而受到人们的欢迎, 且具有节能、 环保、 安全、 便利、 长久等优点, 因此它的应用会越来越广。因此, 讨论和开发先进的太阳能热水器控制系统变得越来越重要。本设计阐述了可编程控制器( PLC) 在太阳能热水器控制系统中的应用,重点讨论了系统的硬件构成及软件的设计过程。指出了 PLC 设计的关键是能满足基本的控制功能,并考虑维护的方便性、 系统可扩展性等。本设计利用西门子 S7-200PLC, 进行了太阳能热水器自动控制系统的 I/O 分配和 PLC 选型, 编写了 PLC 程序梯形图和接线图, 实现了自动上水排水、 自动循环、 自动加热、 PID 闭环控制恒温出水、 手动与自动模式切换等功能。并在此基础上, 利用 S7-200 的仿真软件对系统进行了仿真, 利用 WinCC Flexible 软件组态了人机界面, 使用 MPI 通信协议实现了 PLC 与触摸屏的通信连接。把可编程控制器 PLC 作为太阳能热水器的控制系统, 增加了系统的方便性与可靠性, 减少了其它元器件的使用。它使系统接线简单, 检修维护方便快捷, 增进了系统的先进性。论文分为四章: 第一章介绍了太阳能热水器进展背景及设计意义; 第二章介绍了太阳能热水器的工作原理; 第三章介绍了硬件选型及系统流程; 第四章介绍了系统程序的编写、 系统的仿真、 人机界面( WinCC Flexible) 组态过程。关键词: 太阳能热水器; PLC; 自动控制系统AbstractNow, vast majority of urban residents use solar water heaters, so do a considerable number of rural people. Solar water heaters are technically more mature, relatively low cost. Meanwhile, since it provide absolute security to the people of hot and people are welcome, and it has some advantages of energy saving, environmental protection, sa...
