基于PLC的校园照明智能控制系统设计样本

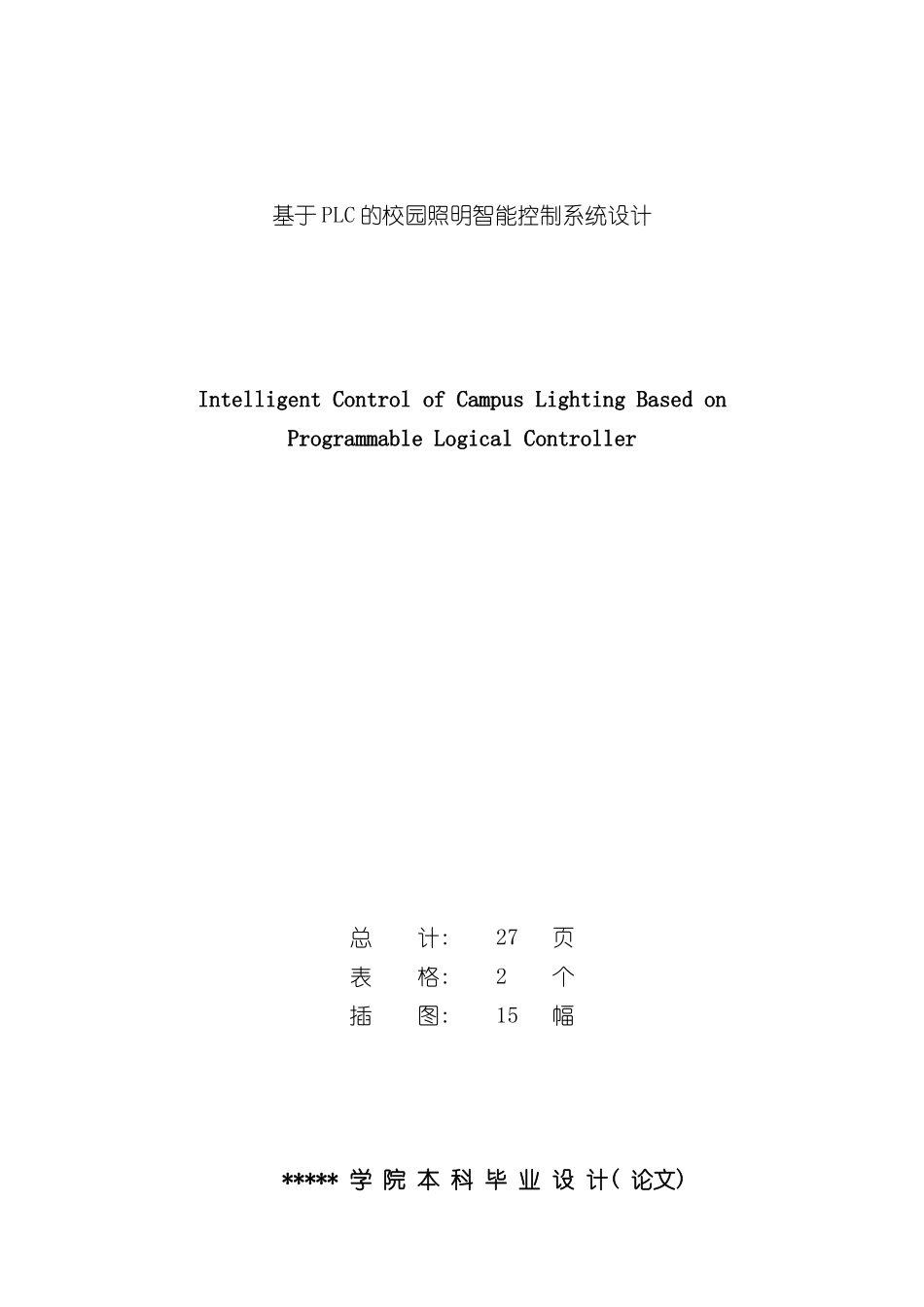

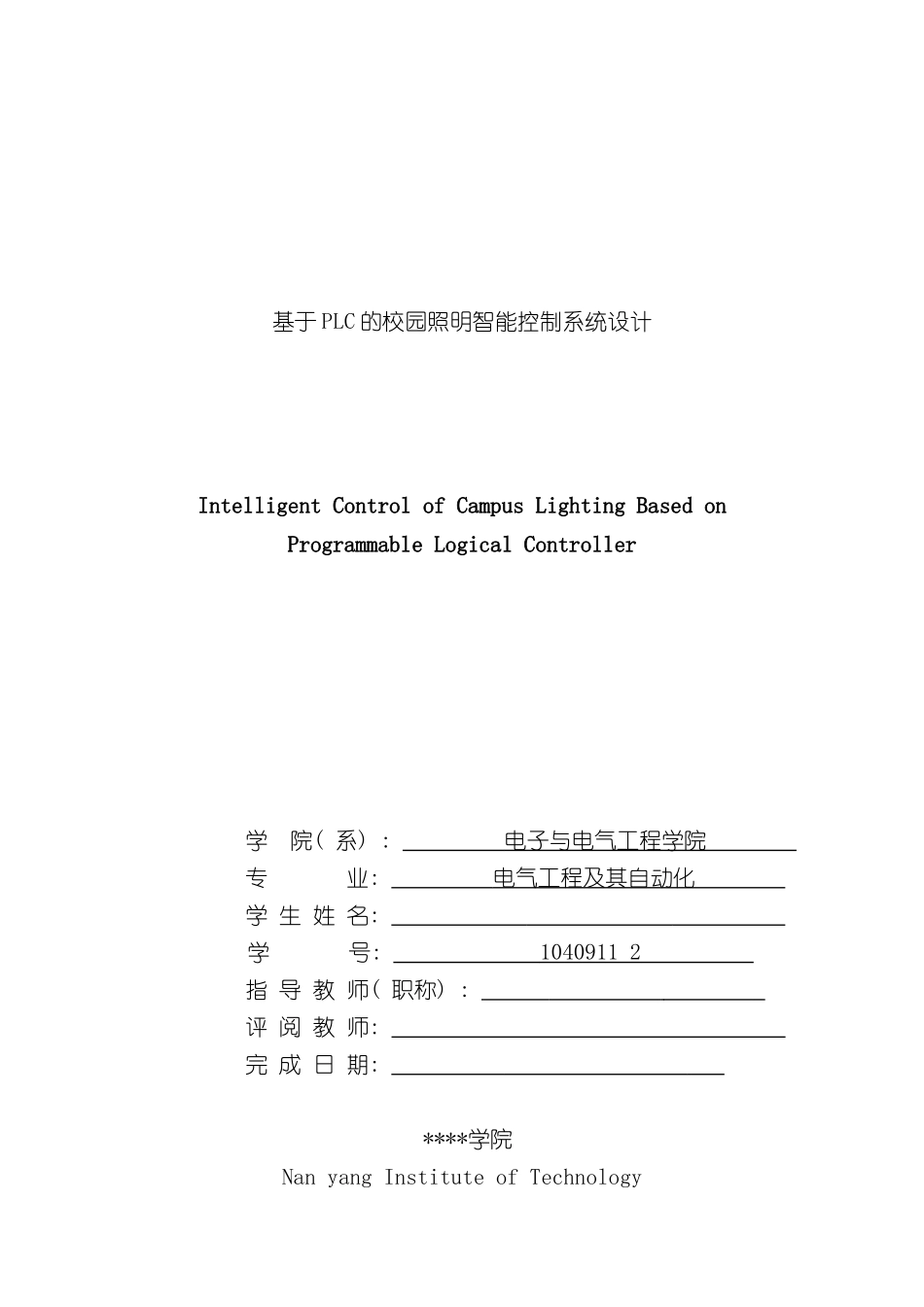

 * * * 学 院 本科生毕业设计( 论文) 学院( 系) : 电子与电气工程学院 专 业: 电气工程及其自动化 学 生: 指导老师: 完成日期 年 5 月****学院本科生毕业设计( 论文) 基于 PLC 的校园照明智能控制系统设计Intelligent Control of Campus Lighting Based on Programmable Logical Controller总 计: 27 页表 格: 2 个插 图: 15 幅***** 学 院 本 科 毕 业 设 计( 论文) 基于 PLC 的校园照明智能控制系统设计Intelligent Control of Campus Lighting Based on Programmable Logical Controller学 院( 系) : 电子与电气工程学院 专 业: 电气工程及其自动化 学 生 姓 名: 学 号: 1040911 2 指 导 教 师( 职称) : 评 阅 教 师: 完 成 日 期: ****学院Nan yang Institute of Technology基于 PLC 的校园照明智能控制系统设计电气工程及其自动化* * *［摘 要］当前, 大多数校园照明系统依旧使用人工控制, 其缺点是控制复杂、 修理困难、 容易发生误动作。针对这种情况, 本设计使用西门子 S7-200PLC 代替传统的人工控制校园照明系统。采纳了 PLC 智能控制, 系统稳定可靠, 完全满足学校的照明要求, 校园照明系统主要有道路控制输出信号、 景观灯输出信号、 公共绿地输出信号, 根据PLC 控制原理对其进行 I/0 分配和绘制照明系统流程图及编写校园照明智能控制系统梯形图控制程序。最后经过模拟仿真运行, 能够实现当设备发生故障或出现某些不正常运行情况时, 由自动控制变换人工控制, 在排除故障后再次实现自动控制满足照明智能控制系统的要求。［关键词］照明系统; 西门子 S7-200; 输出信号; 智能控制Intelligent Control of Campus Lighting Based onProgrammable Logical ControllerElectrical Engineering And Automation Specialty * * *Abstract: At present the illumination system of the majority of our campus is still using the traditional manual control system, whose disadvantages are complex control, difficult to repair, prone to malfunction. For this situation, this paper uses the Siemens S7-200 and designs the system to control the campus lighting system instead of traditional artificial control, Progr...
