基于PLC的花式自动喷泉控制系统设计

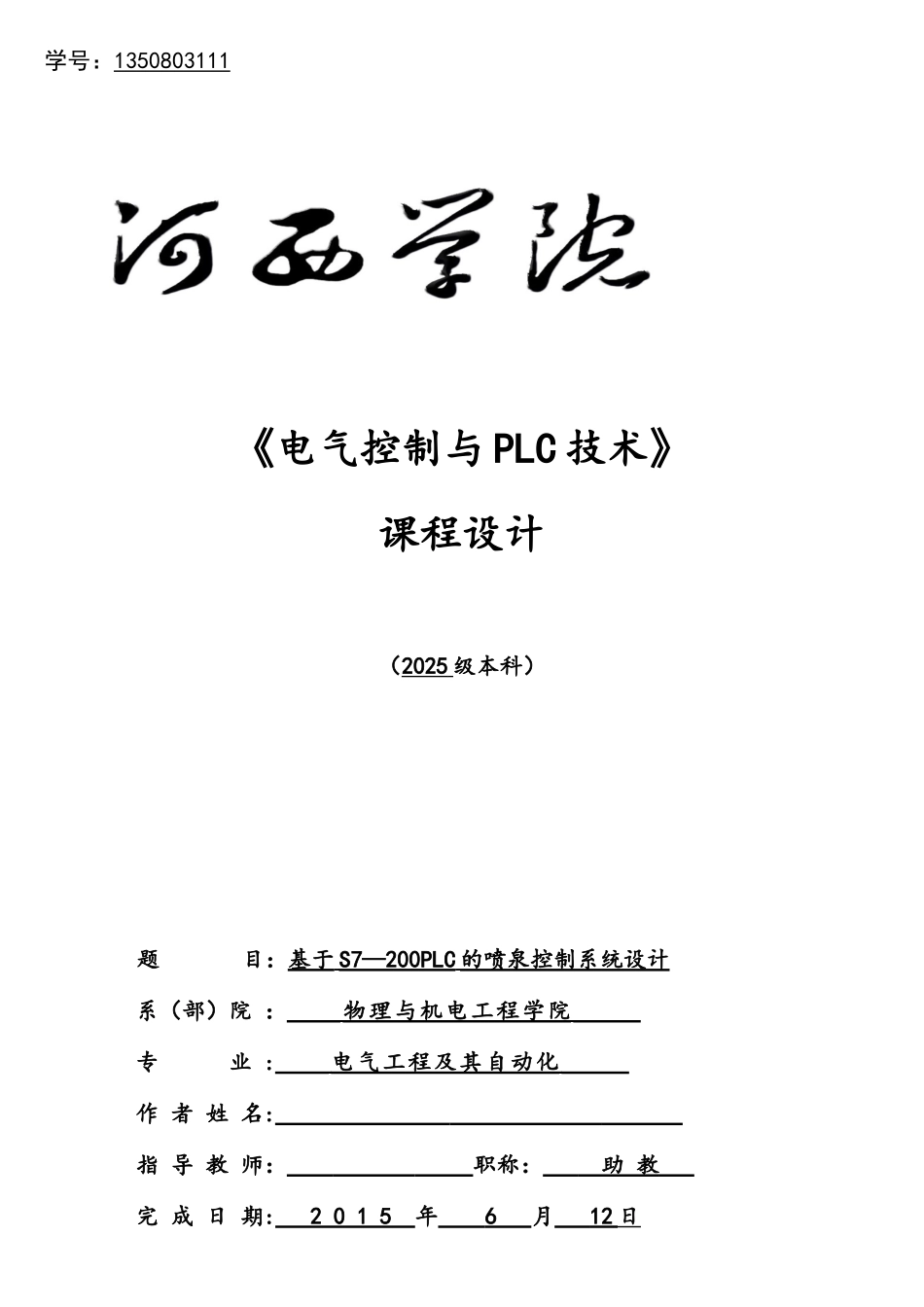

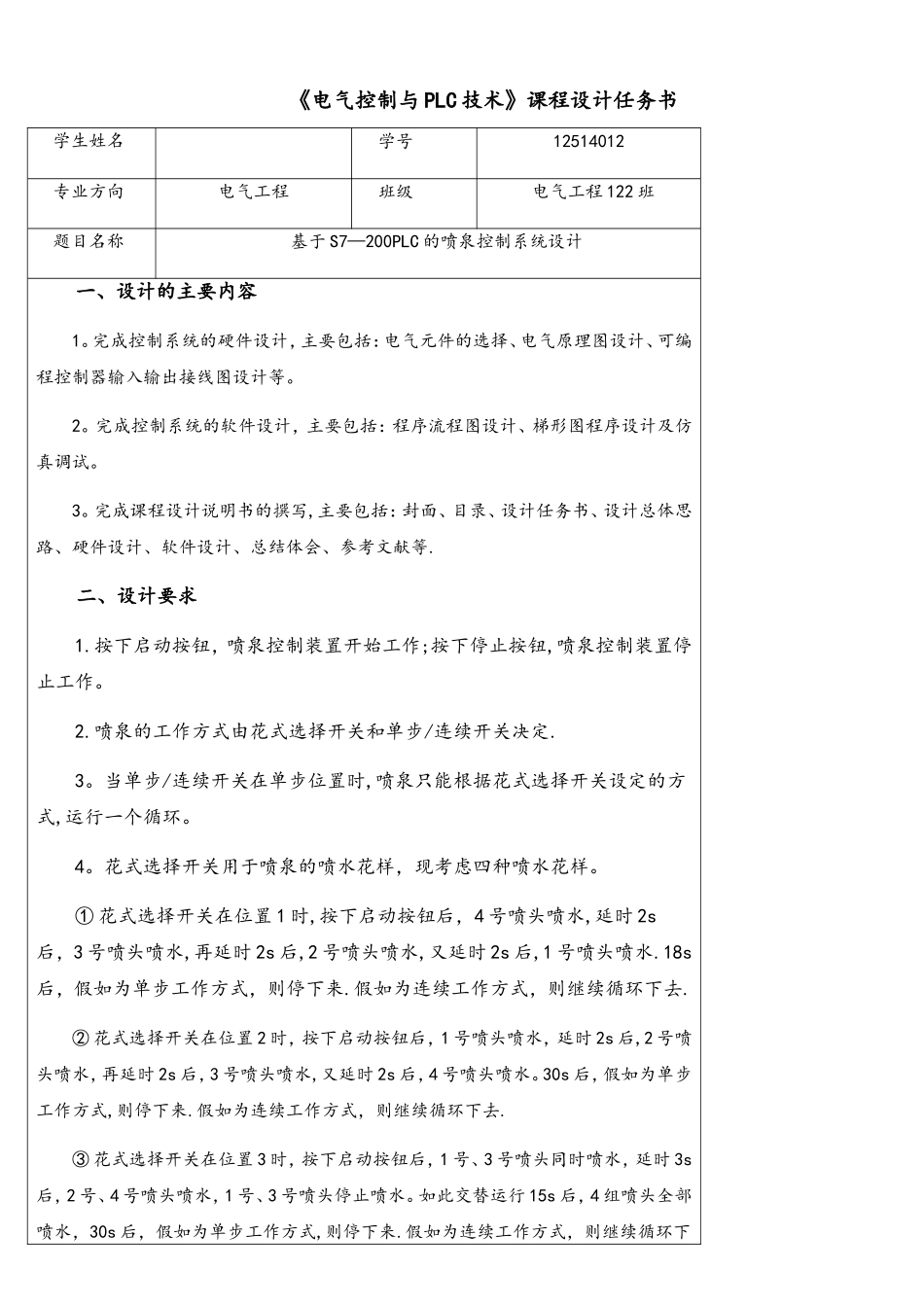

学号：1 350803111 《电气控制与 PLC 技术》课程设计（2025 级本科）题 目：基于 S7—200PLC 的喷泉控制系统设计 系（部）院 ： 物理与机电工程学院 专 业 : 电气工程及其自动化 作 者 姓 名: 指 导 教 师： 职称： 助 教 完 成 日 期: 2 0 1 5 年 6 月 12 日《电气控制与 PLC 技术》课程设计任务书学生姓名学号12514012专业方向电气工程班级电气工程 122 班题目名称基于 S7—200PLC 的喷泉控制系统设计一、设计的主要内容1。完成控制系统的硬件设计，主要包括：电气元件的选择、电气原理图设计、可编程控制器输入输出接线图设计等。2。完成控制系统的软件设计，主要包括：程序流程图设计、梯形图程序设计及仿真调试。3。完成课程设计说明书的撰写,主要包括：封面、目录、设计任务书、设计总体思路、硬件设计、软件设计、总结体会、参考文献等.二、设计要求1.按下启动按钮，喷泉控制装置开始工作;按下停止按钮,喷泉控制装置停止工作。2.喷泉的工作方式由花式选择开关和单步/连续开关决定.3。当单步/连续开关在单步位置时,喷泉只能根据花式选择开关设定的方式,运行一个循环。4。花式选择开关用于喷泉的喷水花样，现考虑四种喷水花样。① 花式选择开关在位置 1 时,按下启动按钮后，4 号喷头喷水,延时 2s后，3 号喷头喷水,再延时 2s 后,2 号喷头喷水,又延时 2s 后,1 号喷头喷水.18s后，假如为单步工作方式，则停下来.假如为连续工作方式，则继续循环下去.② 花式选择开关在位置 2 时，按下启动按钮后，1 号喷头喷水，延时 2s 后,2 号喷头喷水，再延时 2s 后，3 号喷头喷水,又延时 2s 后，4 号喷头喷水。30s 后，假如为单步工作方式,则停下来.假如为连续工作方式，则继续循环下去.③ 花式选择开关在位置 3 时，按下启动按钮后，1 号、3 号喷头同时喷水，延时 3s后，2 号、4 号喷头喷水，1 号、3 号喷头停止喷水。如此交替运行 15s 后，4 组喷头全部喷水，30s 后，假如为单步工作方式,则停下来.假如为连续工作方式，则继续循环下去。④ 花式选择开关在位置 4 时，按下启动按钮后,根据 1→2→3→4 的顺序，依次间隔 2s 喷水，然后一起喷水。30s 后，根据 1→2→3→4 的顺序，分别延时 2s，依次停止喷水.再经 1s 延时，根据 4→3→2→1 的顺序，依次间隔 2s 喷水，然后一起喷水。30s 后停止.假如为单步工作方式，则停下来。假如为连续工作方式，...
