基于STM自动洗衣机的专业课程设计方案报告

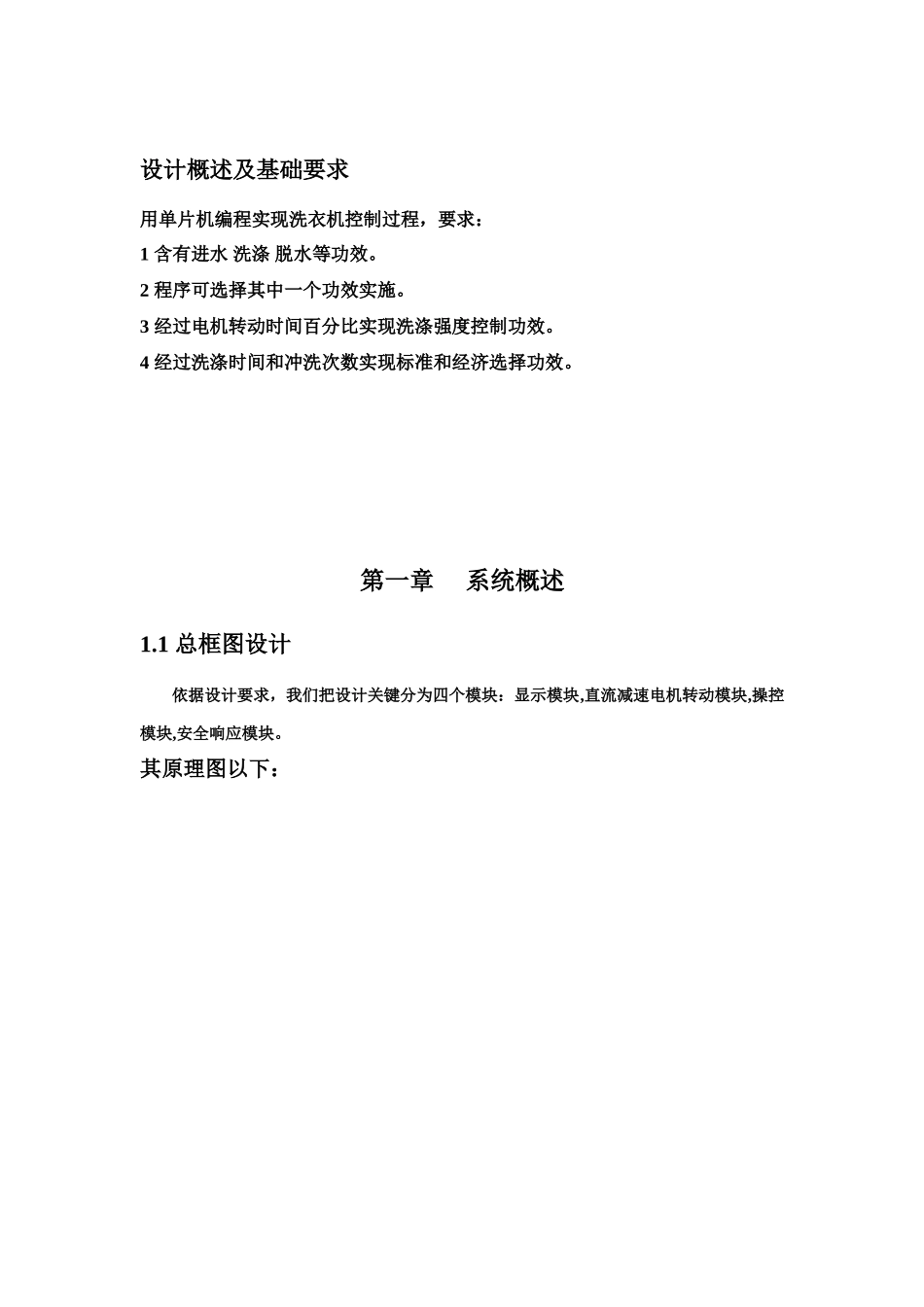

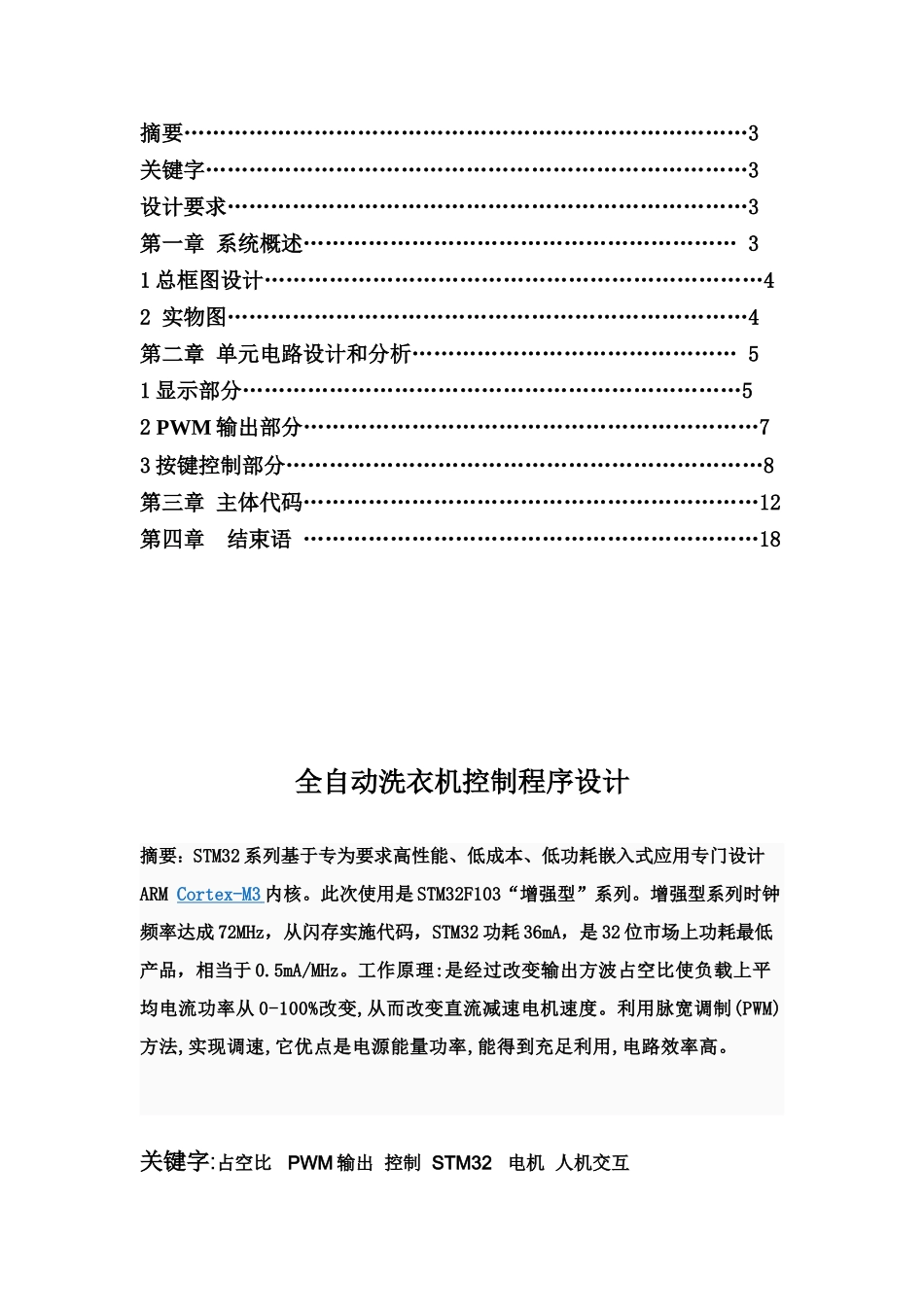

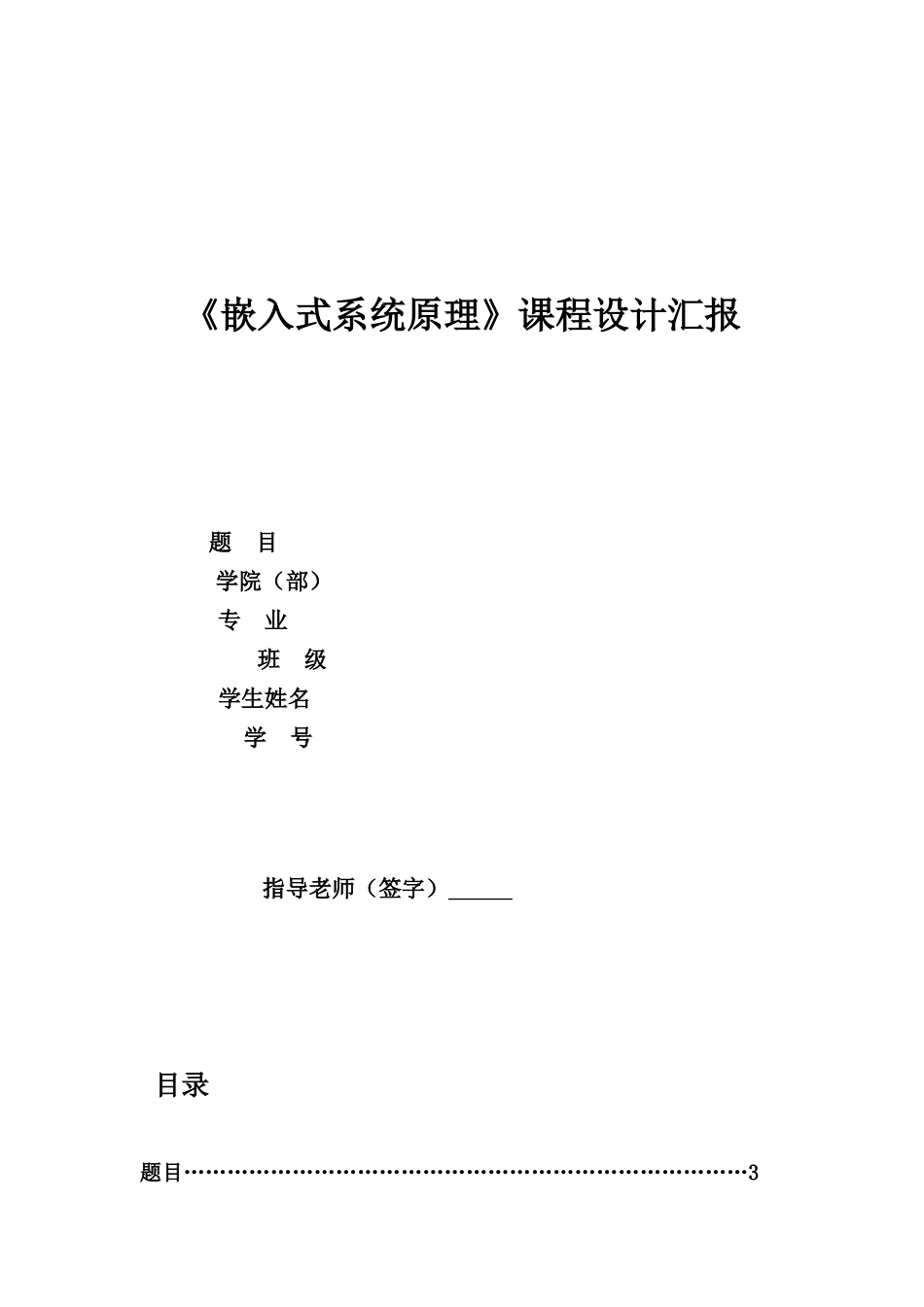

《嵌入式系统原理》课程设计汇报 题 目 学院（部） 专 业 班 级 学生姓名 学 号 指导老师（签字） 目录题目……………………………………………………………………3摘要……………………………………………………………………3关键字…………………………………………………………………3设计要求………………………………………………………………3第一章 系统概述…………………………………………………… 31 总框图设计……………………………………………………………42 实物图………………………………………………………………4第二章 单元电路设计和分析……………………………………… 51 显示部分……………………………………………………………52 PWM 输出部分………………………………………………………73 按键控制部分…………………………………………………………8第三章 主体代码………………………………………………………12第四章 结束语 ………………………………………………………18全自动洗衣机控制程序设计摘要：STM32 系列基于专为要求高性能、低成本、低功耗嵌入式应用专门设计ARM Cortex-M3 内核。此次使用是 STM32F103“增强型”系列。增强型系列时钟频率达成 72MHz，从闪存实施代码，STM32 功耗 36mA，是 32 位市场上功耗最低产品，相当于 0.5mA/MHz。工作原理:是经过改变输出方波占空比使负载上平均电流功率从 0-100%改变,从而改变直流减速电机速度。利用脉宽调制(PWM)方法,实现调速,它优点是电源能量功率,能得到充足利用,电路效率高。关键字:占空比 PWM 输出 控制 STM32 电机 人机交互设计概述及基础要求用单片机编程实现洗衣机控制过程，要求：1 含有进水 洗涤 脱水等功效。2 程序可选择其中一个功效实施。3 经过电机转动时间百分比实现洗涤强度控制功效。4 经过洗涤时间和冲洗次数实现标准和经济选择功效。第一章 系统概述1.1 总框图设计依据设计要求，我们把设计关键分为四个模块：显示模块,直流减速电机转动模块,操控模块,安全响应模块。其原理图以下：实物图:系统介绍:显示部分STM32F103直流减速电机操控部分安全响应部分PWM输出 信号按键信号高优先信号按键控制遥控器控制LED 灯辅助LCD 屏幕显示打开电源以后,电源指示灯亮,屏幕显示: (SMART WASHING MACHINE);此时,按下 KEY0进入标准洗涤模式(CLASSICAL MODEL),洗涤两遍.按下 WK_UP 进入经济...
