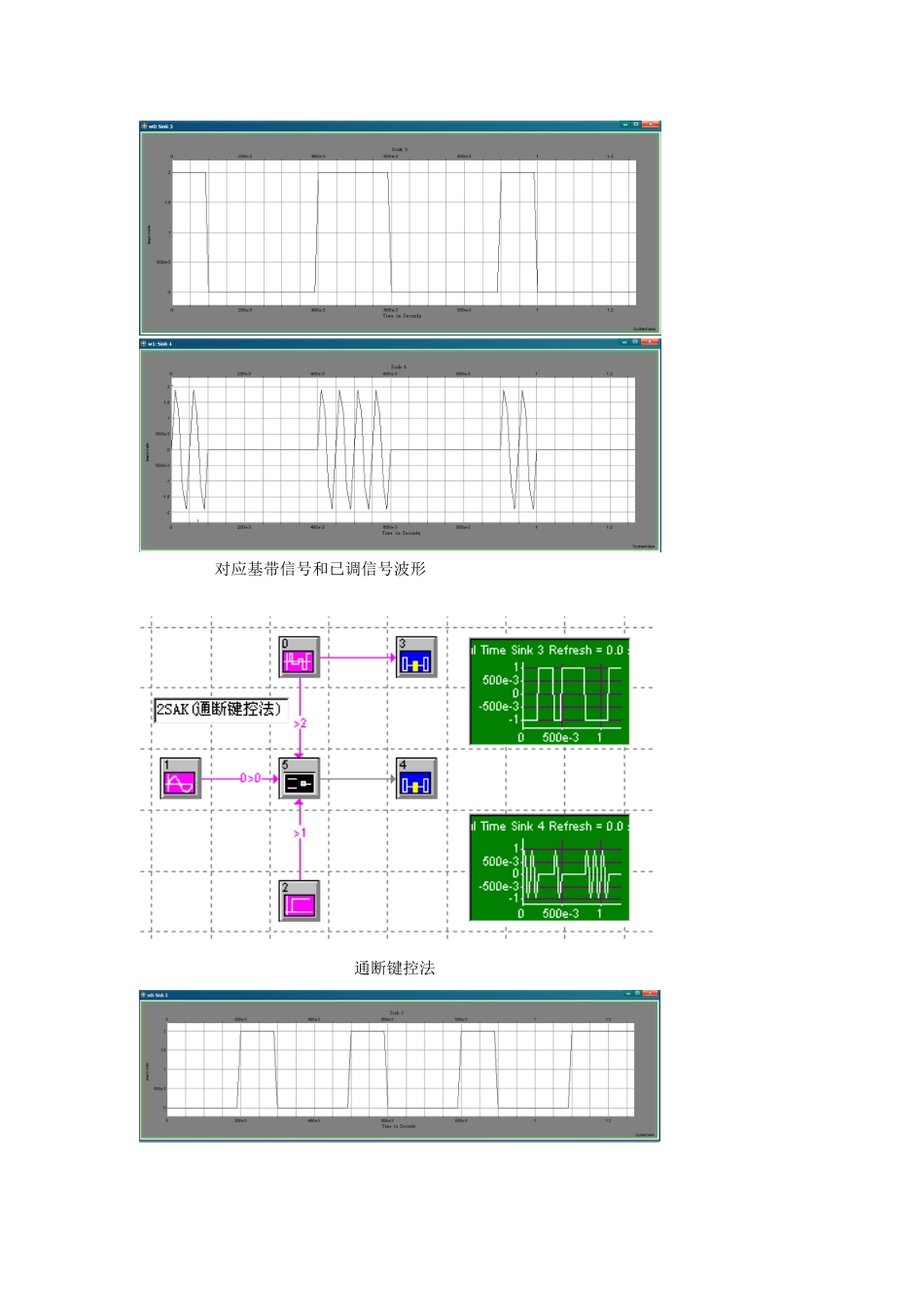

基于 Systemview 系统 2ASK 调制和解调课程设计Systemview 是一个用于现代工程和科学系统设计及仿真动态系统分析平台，不管是滤波器设计、信号分析和处理、完整通信系统设计和仿真，还是通常系统数学模型建立等各个领域，Systemview 均能为用户提供一个精密嵌入式分析工具。一、 SystemView 基础特点 SystemView 基础属于一个系统级工具平台，可进行包含数字信号处理（DSP）系统、模拟和数字通信系统、信号处理系统和控制系统仿真分析，并配置了大量图符块（Token）库，用户很轻易结构出所需要仿真系统，只要调出相关图符块并设置好参数，完成图符块间连线后运行仿真操作，最终以时域波形 、 眼 图 、 功 率 谱 、 星 座 图 和 各 类 曲 线 形 式 给 出 系 统 仿 真 分 析 结 果 。SystemView 库资源十分丰富，关键包含：含若干图符库主库（Main Library）、通信库（Communications Library）、信号处理库（ DSP Library）、逻辑库（Logic Library）、射频/模拟库（RF Analog Library）和用户代码库（User Code Library）。二、 2ASK 调制系统1、 “通-断键控(OOK)”信号表示式2、 2ASK 信号产生方法模拟调制法（相乘器法） 键控法3、2ASK 信号解调方法非相干解调(包络检波法)相干解调(同时检测法) 4、 2ASK 调制系统仿真设计 调幅法 对应基带信号和已调信号波形 通断键控法对应基带信号和已调信号波形2ASK 调制系统（相干，非相干）对应基带信号和已调信号波形（非相干）对应基带信号和已调信号波形（相干）图符块参数参数设置：Token0: 双极性二进制基带码源（ PN 码），参数：Amp=1v；Offset=1v；Rate=10Hz；No.of Level=2；Token1: 乘法器；Token2: 正弦载波信号源，参数：Amp=1V；F=20Hz；Phase=0；Token5: 半波整流；Token6: 模 拟 低 通 滤 波 器 ， 参 数 ： Butterworth_Lowpass IIR ； No.of Poles=3；LoCuttoff=10Hz；Token7: 模 拟 低 通 滤 波 器 ， 参 数 ： Butterworth_Lowpass IIR ； No.of Poles=3；LoCuttoff=10Hz；Token8：乘法器；Token9：正弦载波信号源，参数：Amp=1V；F=20Hz；Phase=0；Token10，11：抽样判决器；Token12，13，15：信宿接收分析器（Sink12,Sink13,Sink15）；Token14：延时。注：后文中将不再具体给出设置参数，只给出基础参数。5、 2ASK 调制系统分析2ASK 已调信号功率谱密度图2ASK 信号功率谱密度示意图 从上图能够看出： 2ASK 信号功率谱由连续谱和离散谱两部分组成；连续谱取决于 g(t)经线性调制后双边带谱，而离散谱由载波重量确定。 2ASK 信号带宽是基带信号带宽两倍，若只计谱主瓣（第一个谱零点位置），则有式中 fs = 1/Ts即，2ASK 信号传输带宽是码元速率两倍。 2ASKPffcfcfcsffcsff2csff-2csff
