基于WIFI模块和单片机的无线数据传输..

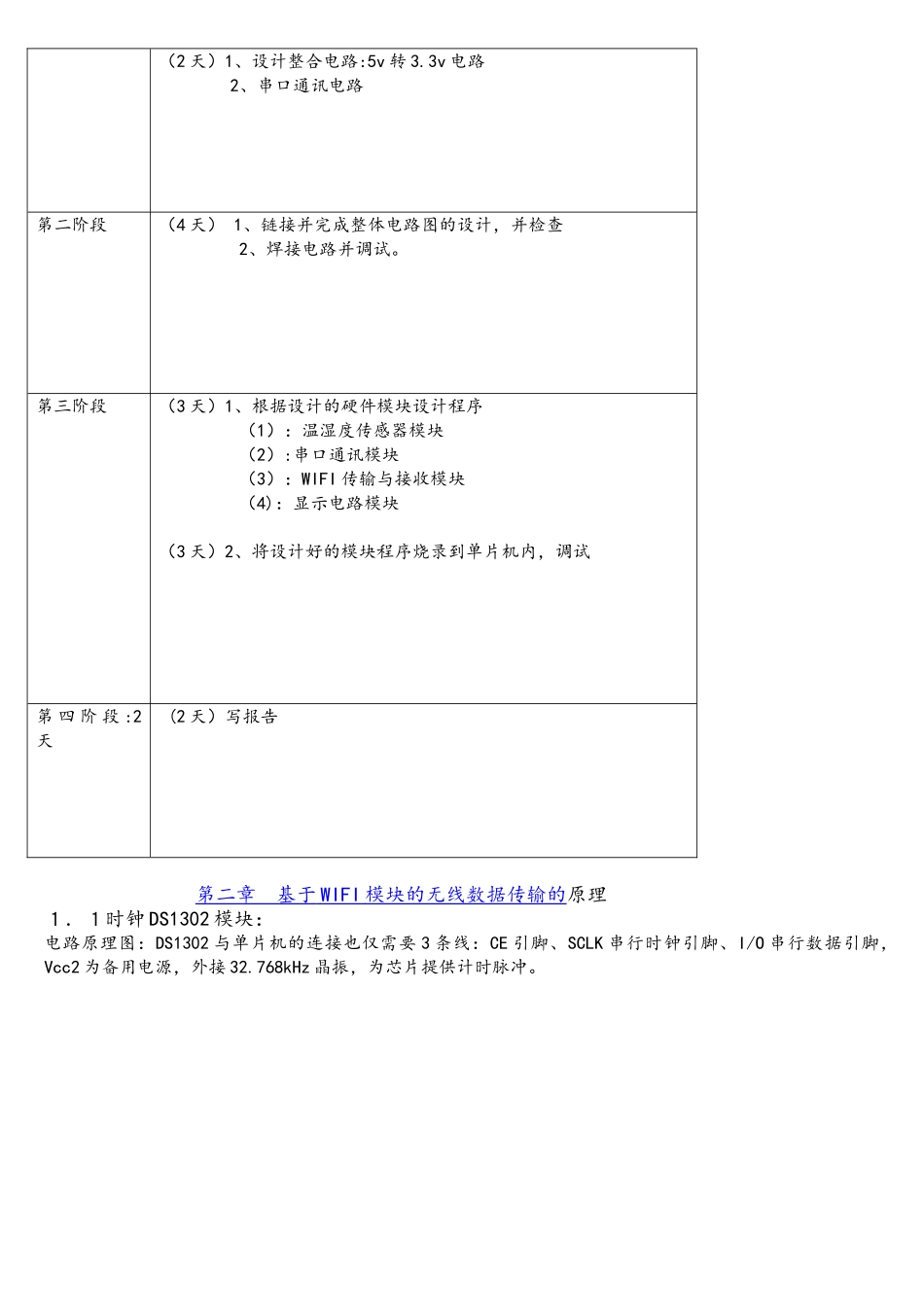

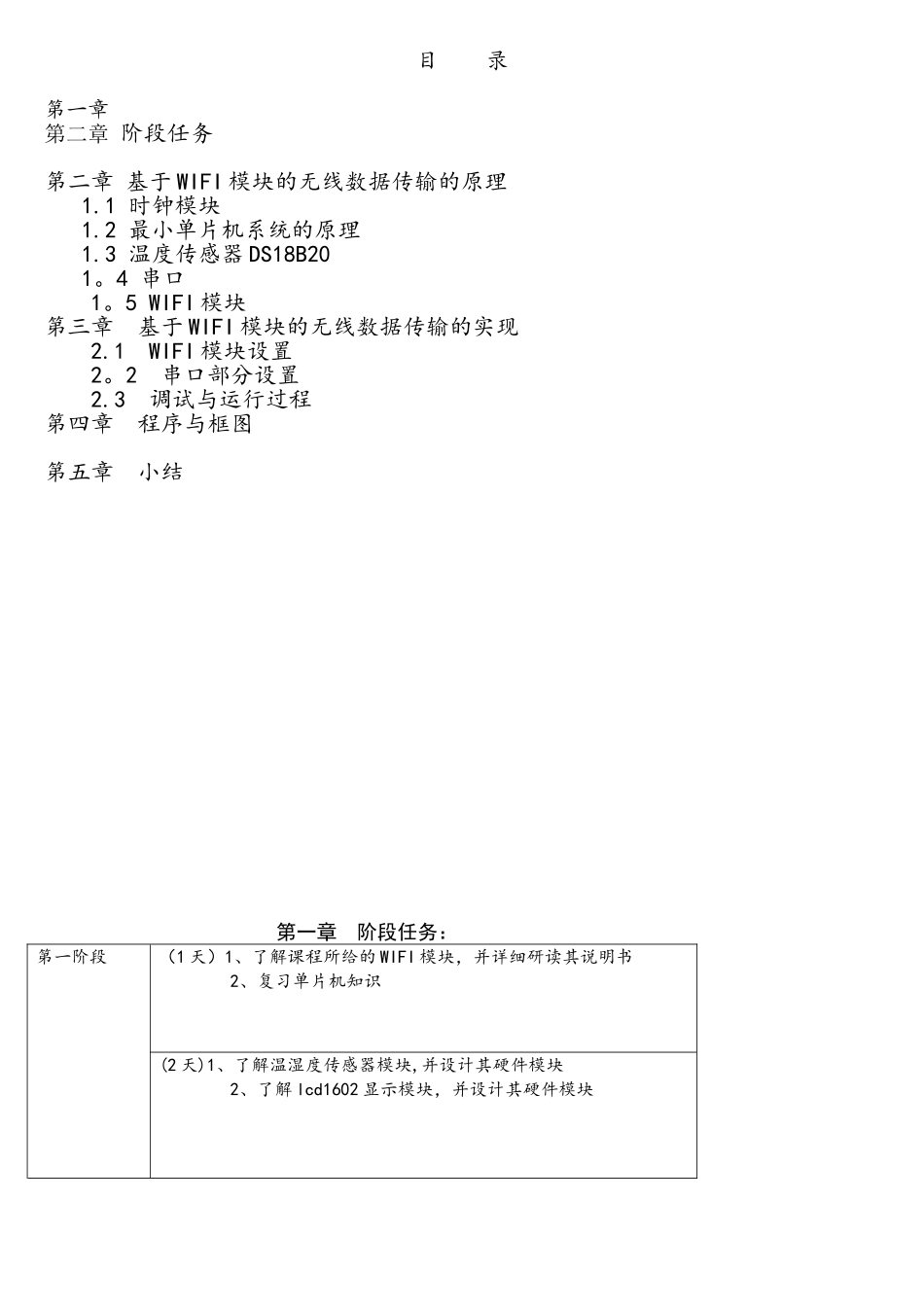

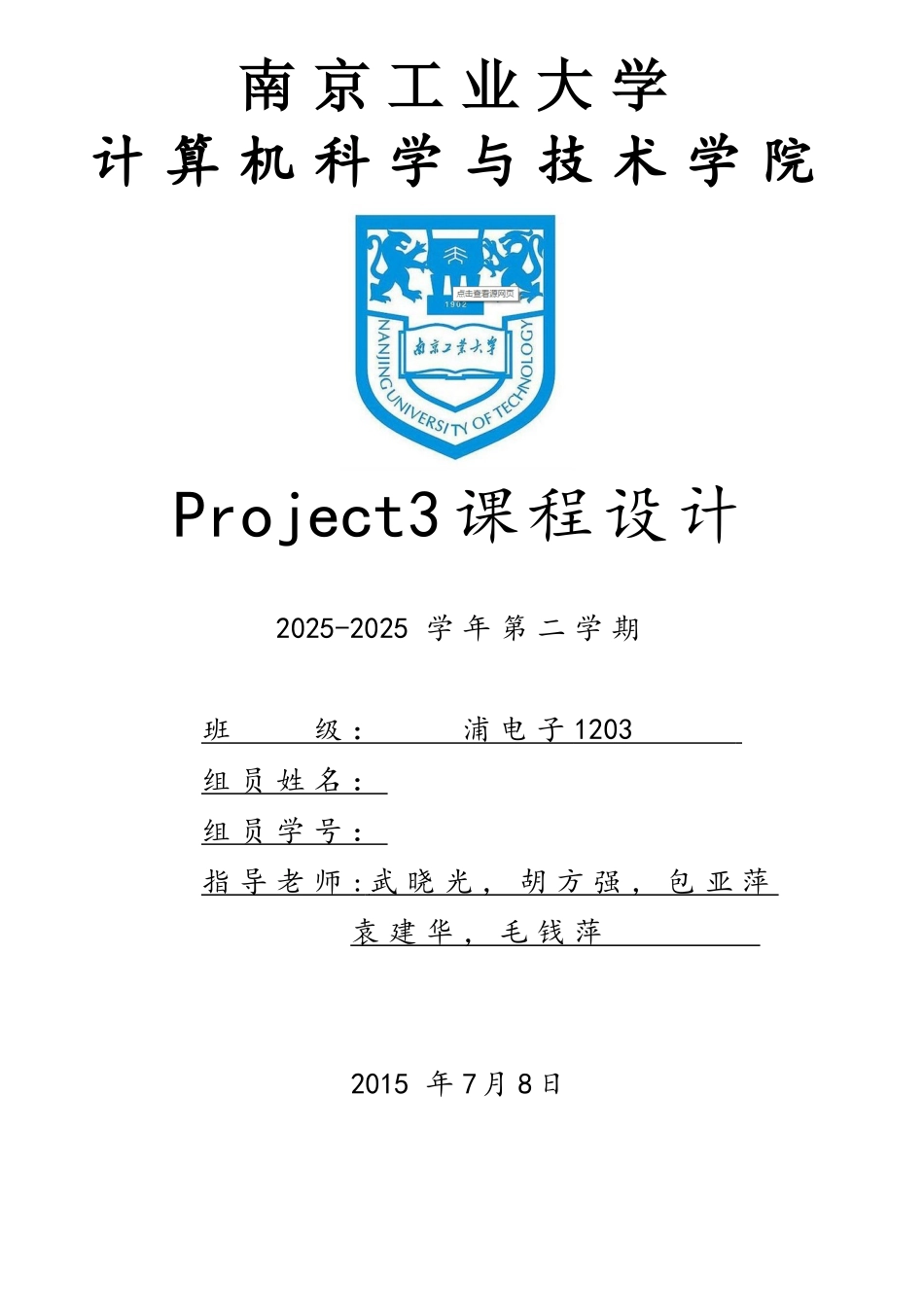

南 京 工 业 大 学计 算 机 科 学 与 技 术 学 院Project3 课程设计2025-2025 学 年 第 二 学 期 班 级 ： 浦 电 子 1203 组 员 姓 名 ： 组 员 学 号 ： 指 导 老 师 : 武 晓 光 ， 胡 方 强 ， 包 亚 萍 袁 建 华 ， 毛 钱 萍 2015 年 7月 8日目 录第一章 第二章 阶段任务第二章 基于 WIFI 模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器 DS18B201。4 串口 1。5 WIFI 模块第三章 基于 WIFI 模块的无线数据传输的实现 2.1 WIFI 模块设置 2。2 串口部分设置 2.3 调试与运行过程第四章 程序与框图第五章 小结 第一章 阶段任务：第一阶段（1 天）1、了解课程所给的 WIFI 模块，并详细研读其说明书 2、复习单片机知识(2 天)1、了解温湿度传感器模块,并设计其硬件模块 2、了解 lcd1602 显示模块，并设计其硬件模块（2 天）1、设计整合电路:5v 转 3.3v 电路 2、串口通讯电路第二阶段（4 天） 1、链接并完成整体电路图的设计，并检查 2、焊接电路并调试。第三阶段（3 天）1、根据设计的硬件模块设计程序 （1）：温湿度传感器模块 （2）:串口通讯模块 （3）：WIFI 传输与接收模块 （4)：显示电路模块 （3 天）2、将设计好的模块程序烧录到单片机内，调试第 四 阶 段 :2天 (2 天）写报告 第二章 基于 WIFI 模块的无线数据传输的 原理１．１时钟 DS1302 模块：电路原理图：DS1302 与单片机的连接也仅需要 3 条线：CE 引脚、SCLK 串行时钟引脚、I/O 串行数据引脚，Vcc2 为备用电源，外接 32.768kHz 晶振，为芯片提供计时脉冲。读写时序说明：DS1302 是 SPI 总线驱动方式。它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。控制字总是从最低位开始输出。在控制字指令输入后的下一个 SCLK 时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0 位）开始。同样，在紧跟 8 位的控制字指令后的下一个 SCLK 脉冲的下降沿，读出 DS1302 的数据，读出的数据也是从最低位到最高位.数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合”电容电压不能突变"的性质，可以知道,当系统一上电，RST 脚将会出现高电平,并且,这个高电平持续的时间由电路的 RC 值来决定.典型的 51 单片机当 RST 脚的高电平持续两个机器周期以...
