基于单片机STC89C516RD+的电子钟设计

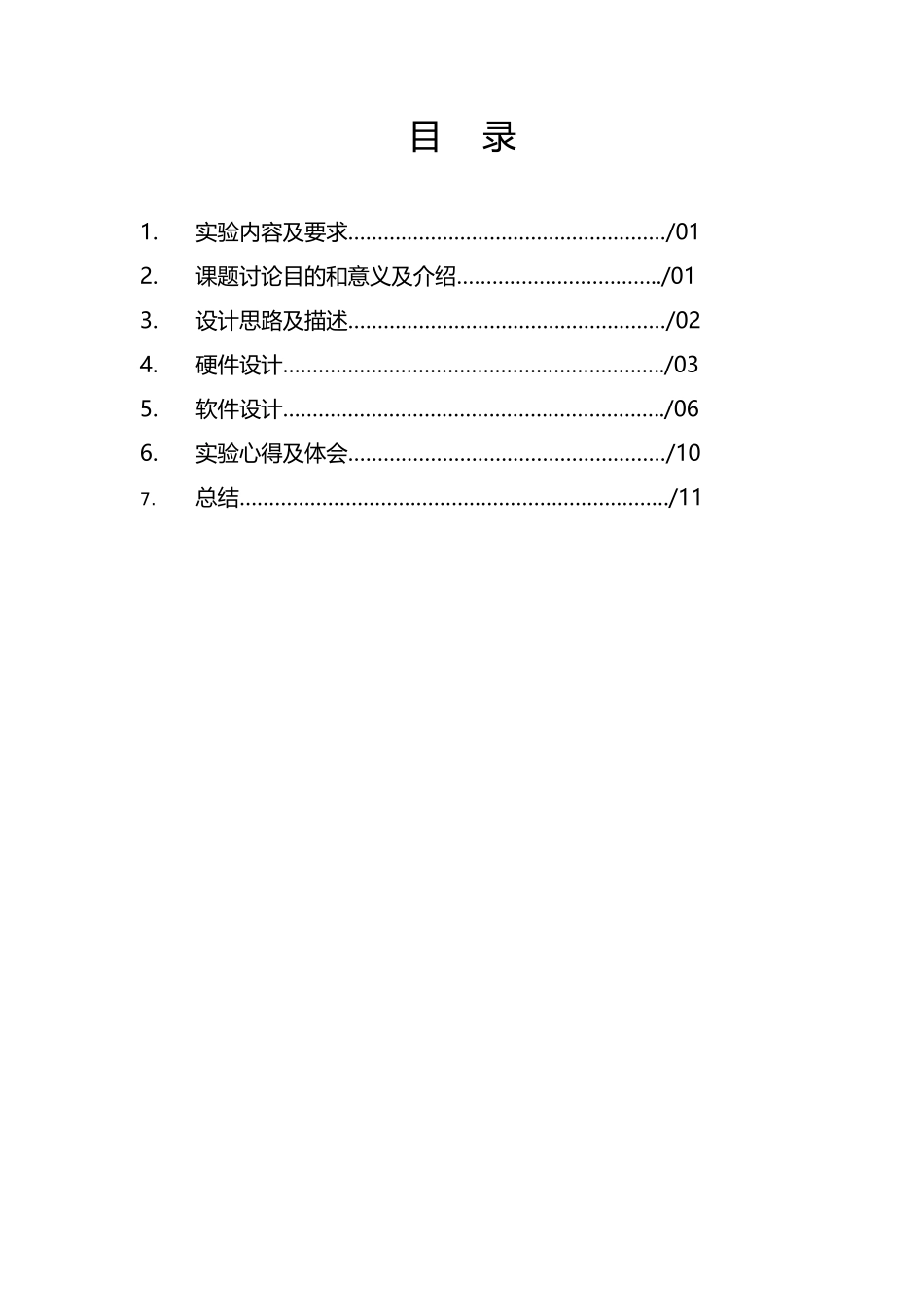

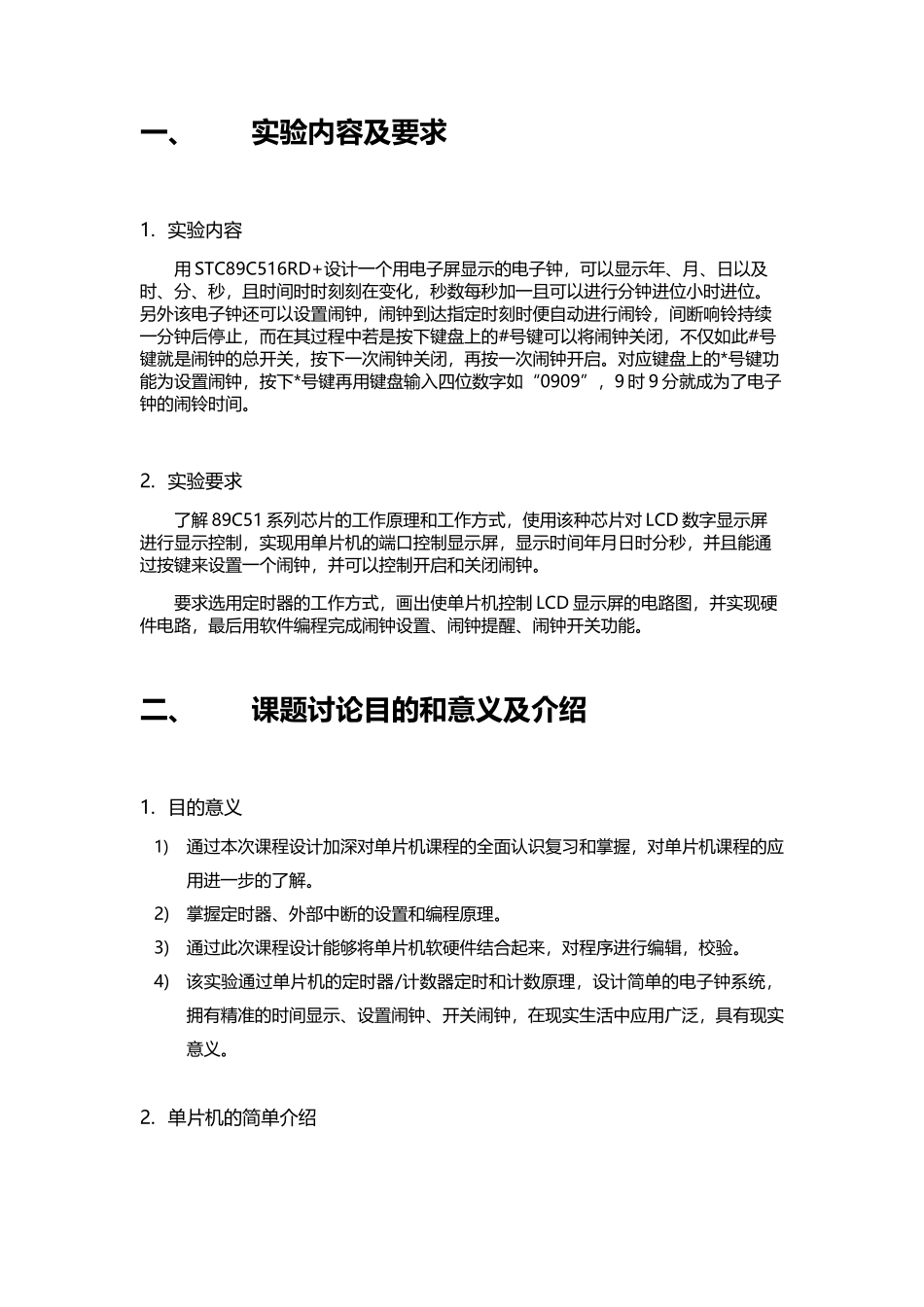

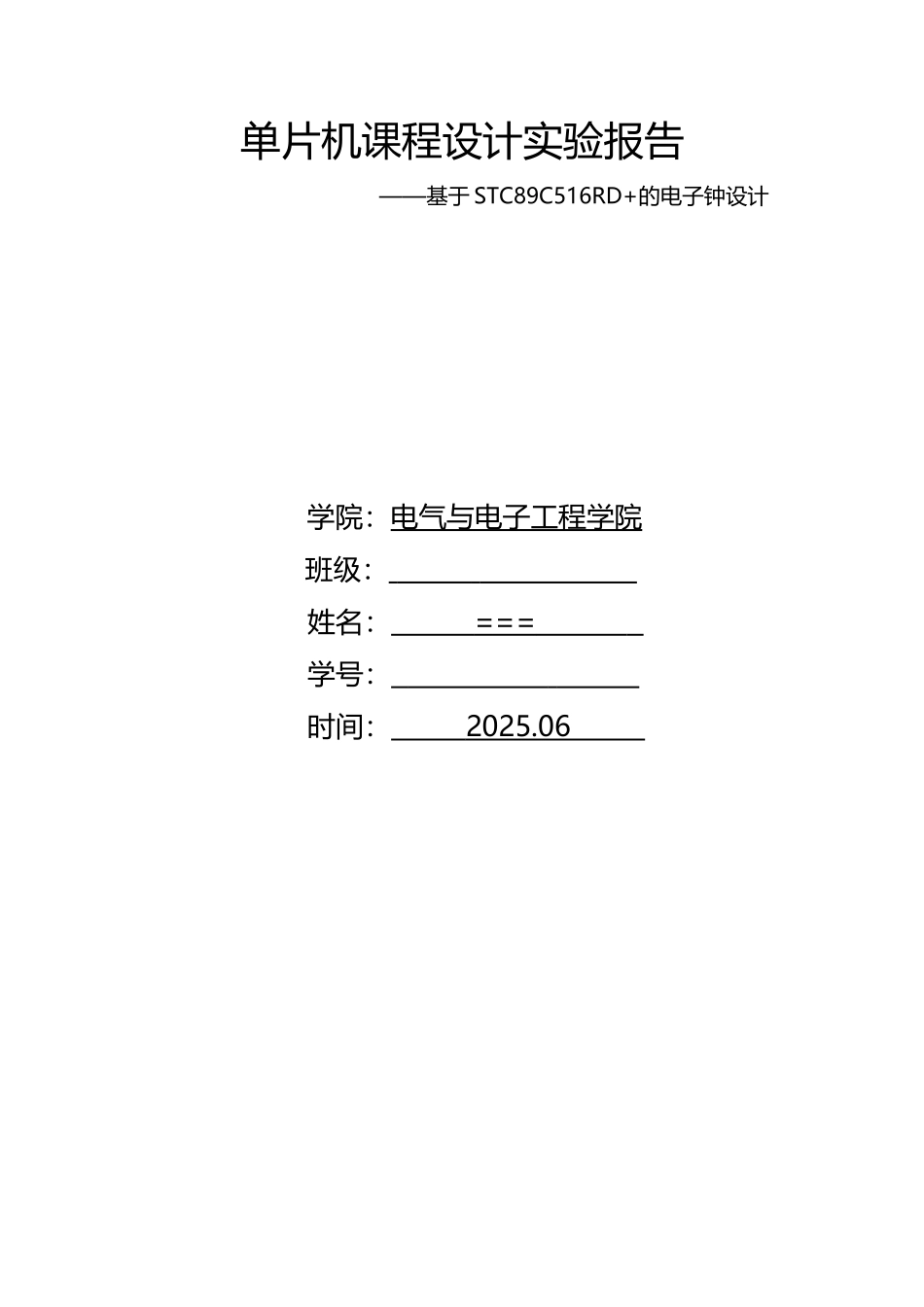

单片机课程设计实验报告 ——基于 STC89C516RD+的电子钟设计 学院：电气与电子工程学院 班级： 姓名： === 学号： 时间： 2025.06 目 录1.实验内容及要求………………………………………………/012.课题讨论目的和意义及介绍……………………………../013.设计思路及描述………………………………………………/024.硬件设计………………………………………………………../035.软件设计………………………………………………………../066.实验心得及体会………………………………………………/107.总结………………………………………………………………./11一、实验内容及要求1. 实验内容用 STC89C516RD+设计一个用电子屏显示的电子钟，可以显示年、月、日以及时、分、秒，且时间时时刻刻在变化，秒数每秒加一且可以进行分钟进位小时进位。另外该电子钟还可以设置闹钟，闹钟到达指定时刻时便自动进行闹铃，间断响铃持续一分钟后停止，而在其过程中若是按下键盘上的#号键可以将闹钟关闭，不仅如此#号键就是闹钟的总开关，按下一次闹钟关闭，再按一次闹钟开启。对应键盘上的*号键功能为设置闹钟，按下*号键再用键盘输入四位数字如“0909”，9 时 9 分就成为了电子钟的闹铃时间。2. 实验要求了解 89C51 系列芯片的工作原理和工作方式，使用该种芯片对 LCD 数字显示屏进行显示控制，实现用单片机的端口控制显示屏，显示时间年月日时分秒，并且能通过按键来设置一个闹钟，并可以控制开启和关闭闹钟。要求选用定时器的工作方式，画出使单片机控制 LCD 显示屏的电路图，并实现硬件电路，最后用软件编程完成闹钟设置、闹钟提醒、闹钟开关功能。二、课题讨论目的和意义及介绍1. 目的意义1)通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的应用进一步的了解。2)掌握定时器、外部中断的设置和编程原理。3)通过此次课程设计能够将单片机软硬件结合起来，对程序进行编辑，校验。4)该实验通过单片机的定时器/计数器定时和计数原理，设计简单的电子钟系统，拥有精准的时间显示、设置闹钟、开关闹钟，在现实生活中应用广泛，具有现实意义。2. 单片机的简单介绍STC90C516RD+系列单片机是宏晶科技推出的新一代超高速/低功耗的单片机，指令代码完全兼容传统 8051 单片机，12 时钟/机器周期和 6 时钟/机器周期可任意选择，内部集成 MAX810 专用复位电路，时钟频率在 12MHz 以下时，复位脚可直接接地。其主要性...
