基于单片机和dac0832的波形发生器

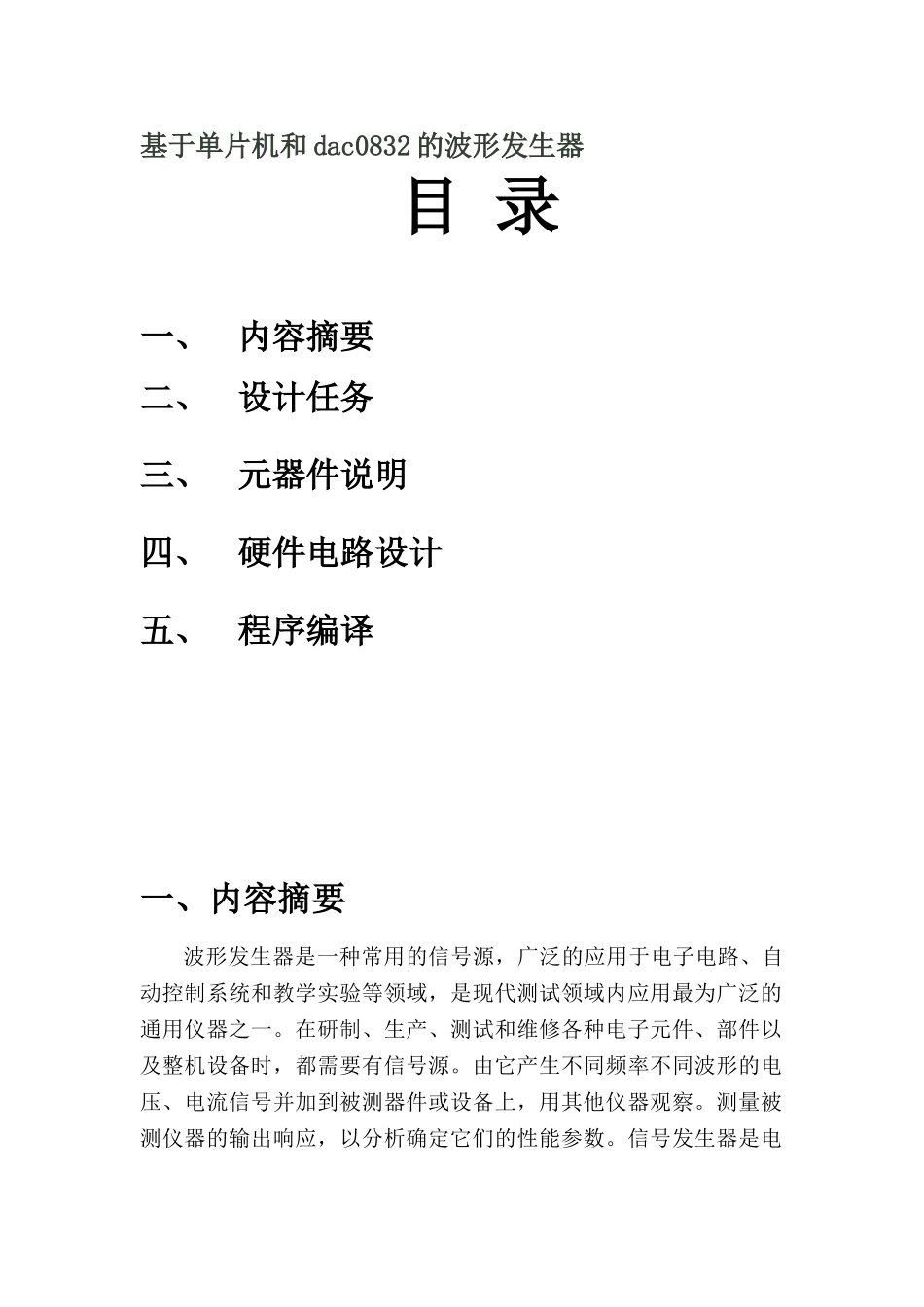

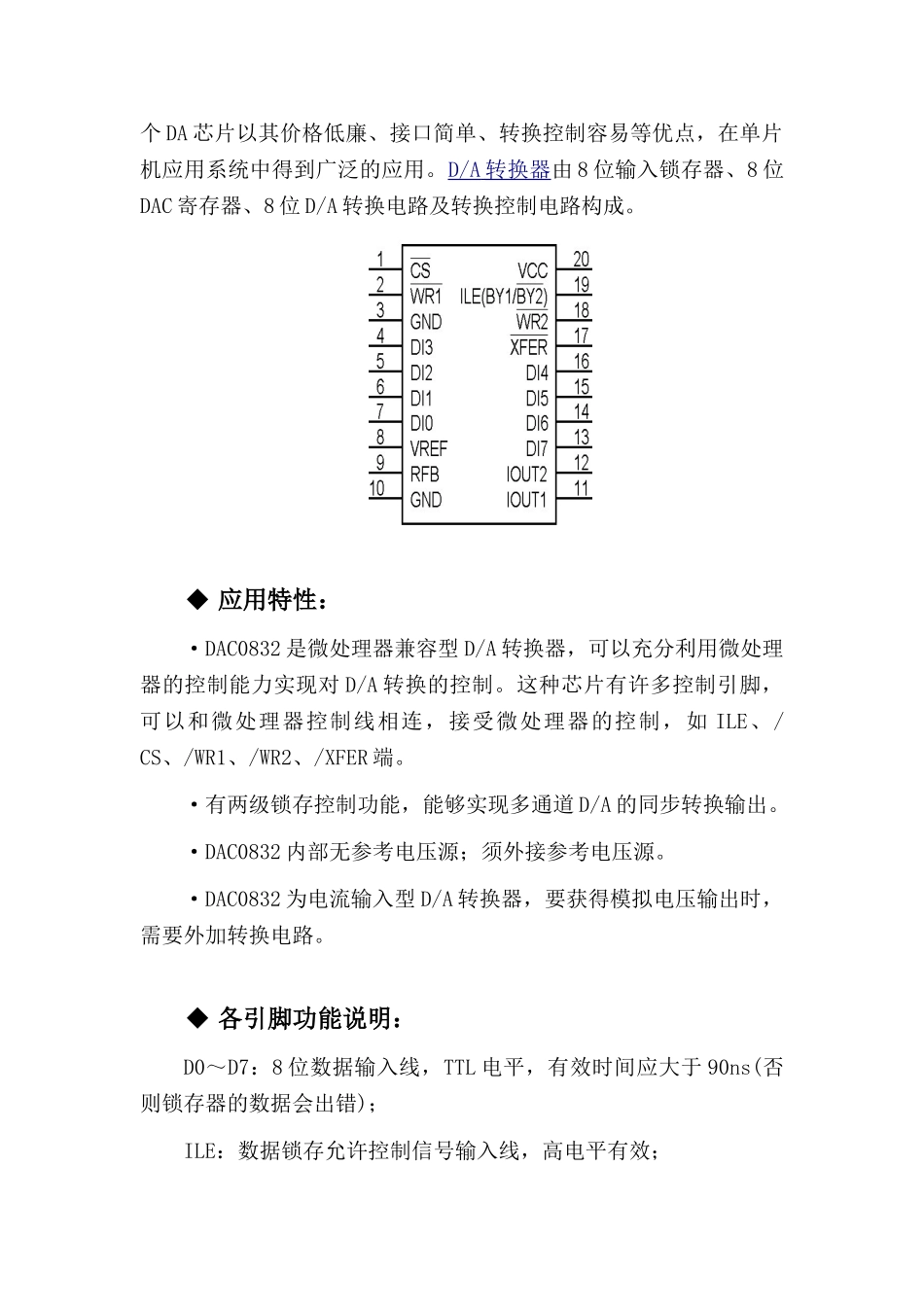

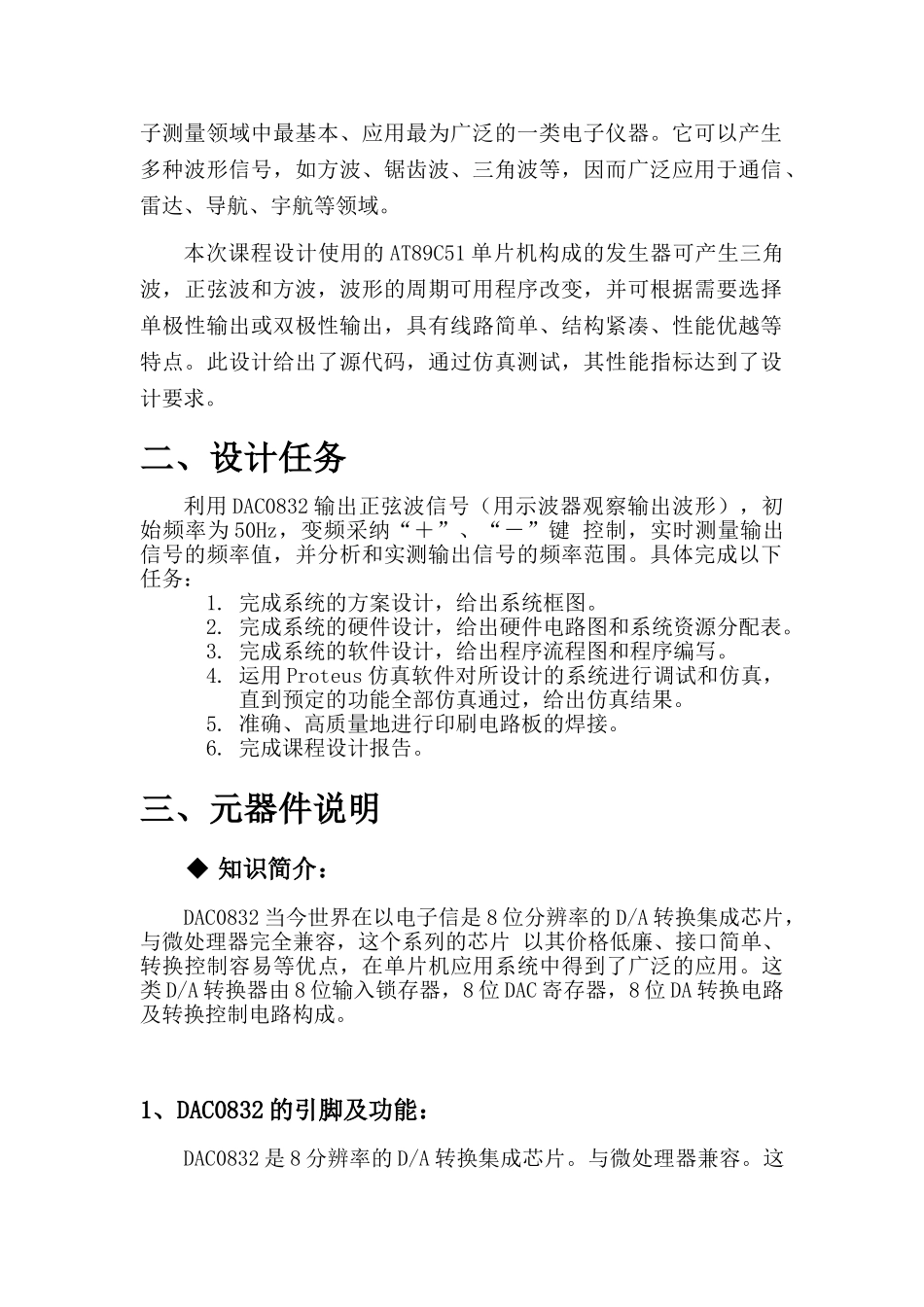

基于单片机和 dac0832 的波形发生器目 录一、内容摘要二、设计任务三、元器件说明四、硬件电路设计五、程序编译一、内容摘要波形发生器是一种常用的信号源，广泛的应用于电子电路、自动控制系统和教学实验等领域，是现代测试领域内应用最为广泛的通用仪器之一。在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都需要有信号源。由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察。测量被测仪器的输出响应，以分析确定它们的性能参数。信号发生器是电子测量领域中最基本、应用最为广泛的一类电子仪器。它可以产生多种波形信号，如方波、锯齿波、三角波等，因而广泛应用于通信、雷达、导航、宇航等领域。本次课程设计使用的 AT89C51 单片机构成的发生器可产生三角波，正弦波和方波，波形的周期可用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑、性能优越等特点。此设计给出了源代码，通过仿真测试，其性能指标达到了设计要求。二、设计任务利用 DAC0832 输出正弦波信号（用示波器观察输出波形），初始频率为 50Hz，变频采纳“＋”、“－”键 控制，实时测量输出信号的频率值，并分析和实测输出信号的频率范围。具体完成以下任务：1. 完成系统的方案设计，给出系统框图。2. 完成系统的硬件设计，给出硬件电路图和系统资源分配表。3. 完成系统的软件设计，给出程序流程图和程序编写。4. 运用 Proteus 仿真软件对所设计的系统进行调试和仿真，直到预定的功能全部仿真通过，给出仿真结果。5. 准确、高质量地进行印刷电路板的焊接。6. 完成课程设计报告。三、元器件说明 知识简介： DAC0832 当今世界在以电子信是 8 位分辨率的 D/A 转换集成芯片，与微处理器完全兼容，这个系列的芯片 以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到了广泛的应用。这类 D/A 转换器由 8 位输入锁存器，8 位 DAC 寄存器，8 位 DA 转换电路及转换控制电路构成。1、DAC0832 的引脚及功能：DAC0832 是 8 分辨率的 D/A 转换集成芯片。与微处理器兼容。这个 DA 芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D/A 转换器 由 8 位输入锁存器、8 位DAC 寄存器、8 位 D/A 转换电路及转换控制电路构成。 应用特性：·DAC0832 是微处理器兼容型 D/A 转换器，可以充分利用微处理器...
