基于单片机的单通道模拟电压测量系统设计样本

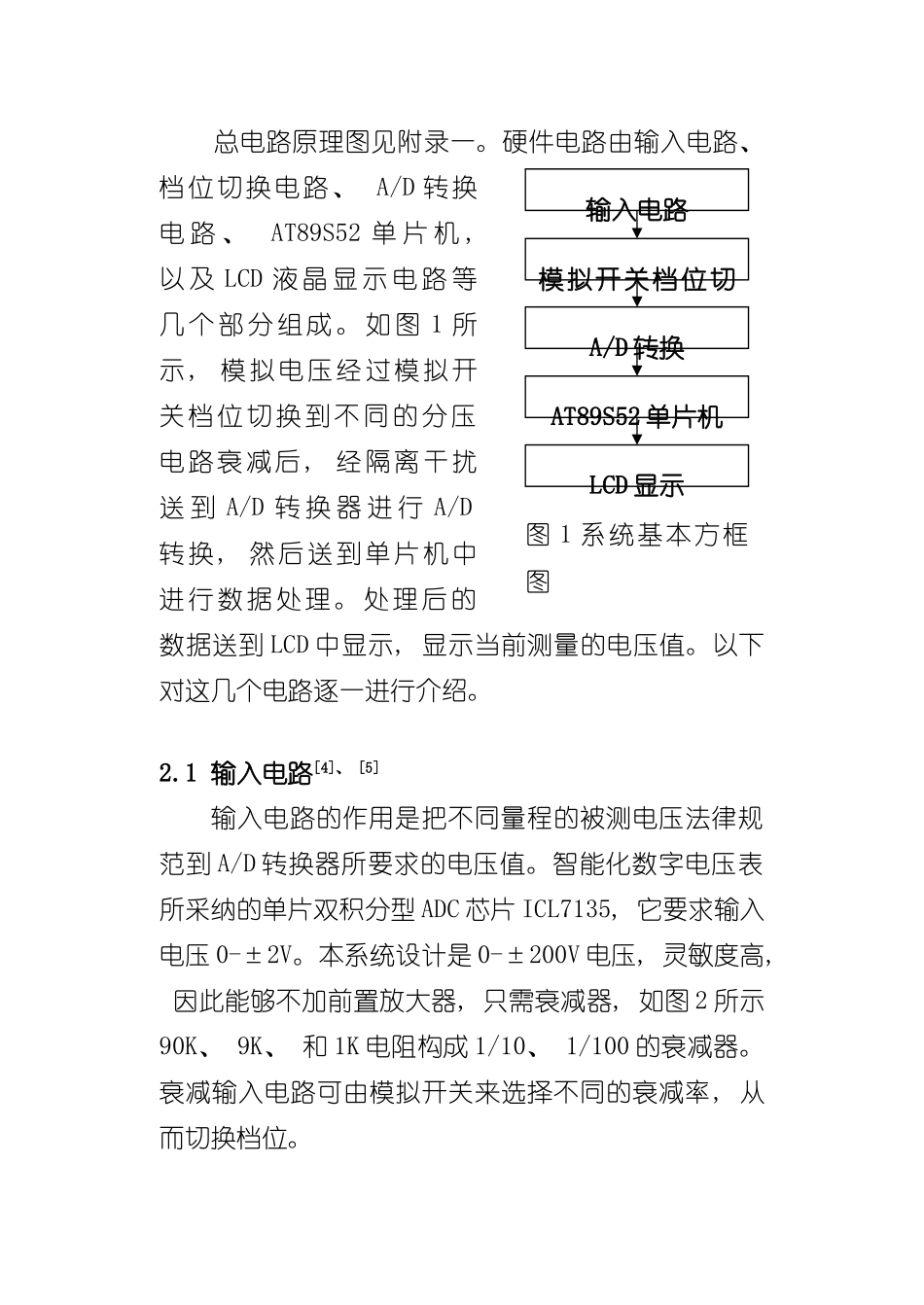

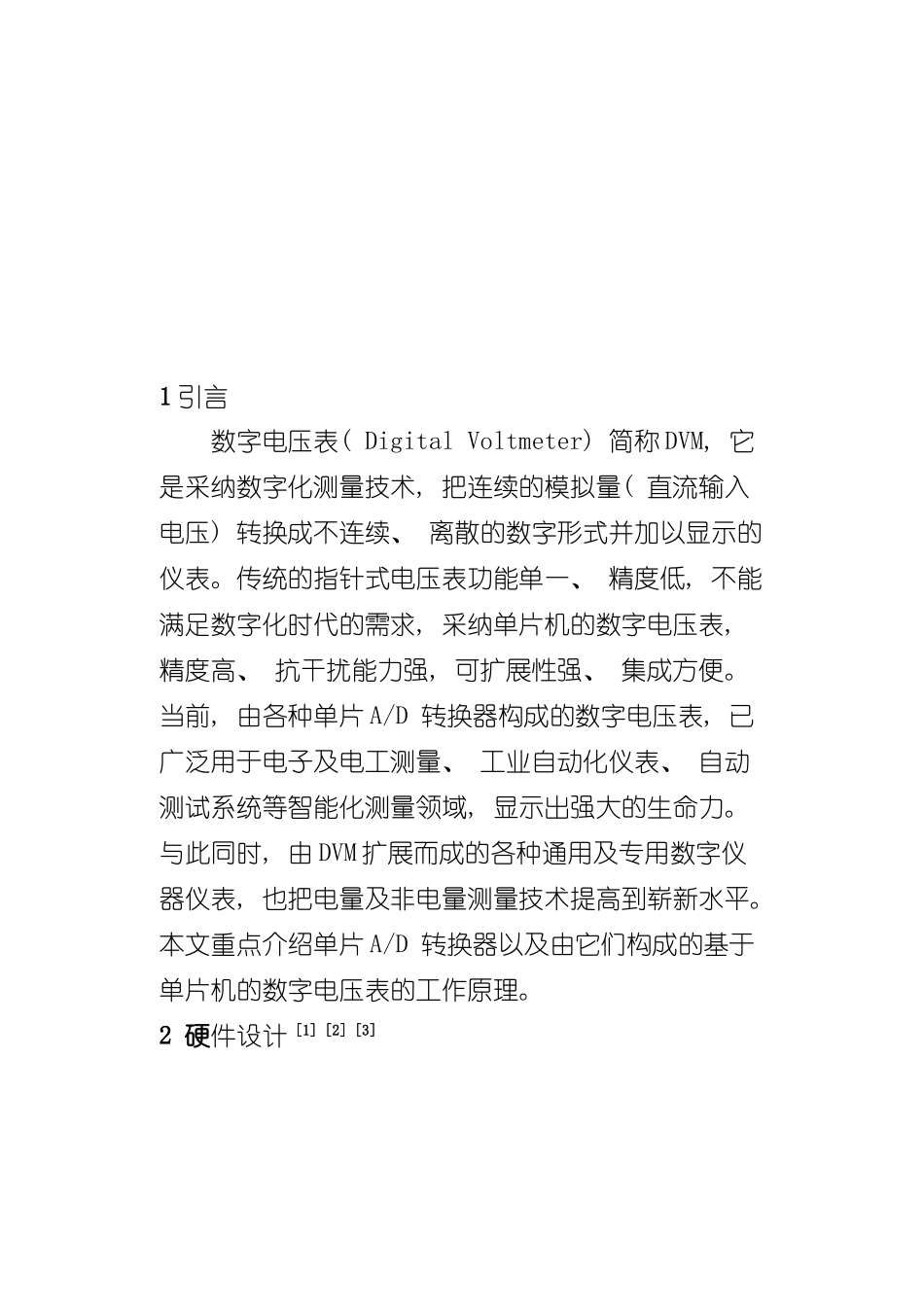

基于单片机的单通道模拟电压测量系统设计 摘要: 本文介绍一种基于 AT89S52 单片机的一种电压测量系统,该系统采纳 ICL7135 高精度、 双积分 A/D转换电路, 测量直流电压范围 0-±200 伏, 使用 LCD液晶模块显示。介绍了双积分电路的原理, AT89S52的特点, ICL7135 的功能和应用, 模拟开关 CD4052 的功能和应用, 14 位二进制串行计数/ 分频器的功能和应用, LCD1601 的功能和应用等, 并给出了系统的各部分电路。关键词: 数字电压表; ICL7135; 1601 液晶模块; AT89S52 单片机Abstract: The paper introduces a voltage measurement s-ystem based on AT89S52 MCU, in which ICL7135 high preci-sion, dual-integration A/D conversion circuits and LCD display are used. The DC measuring range of the system is 0-±200 volts. The paper also introduces the principle of dual-integration circuit, the function and application of CD4052, LCD1601 and 14-bit serial counter/divider. The part circuits of the system are presented as well. Key Words : Digital Voltmeter; ICL7135; LCD1601; AT89S521 引言数字电压表( Digital Voltmeter) 简称 DVM, 它是采纳数字化测量技术, 把连续的模拟量( 直流输入电压) 转换成不连续、 离散的数字形式并加以显示的仪表。传统的指针式电压表功能单一、 精度低, 不能满足数字化时代的需求, 采纳单片机的数字电压表, 精度高、 抗干扰能力强, 可扩展性强、 集成方便。当前, 由各种单片 A/D 转换器构成的数字电压表, 已广泛用于电子及电工测量、 工业自动化仪表、 自动测试系统等智能化测量领域, 显示出强大的生命力。与此同时, 由 DVM 扩展而成的各种通用及专用数字仪器仪表, 也把电量及非电量测量技术提高到崭新水平。本文重点介绍单片 A/D 转换器以及由它们构成的基于单片机的数字电压表的工作原理。 2 硬件设计 [1] [2] [3]模拟开关档位切换A/D 转换AT89S52 单片机LCD 显示输入电路图 1 系统基本方框图 总电路原理图见附录一。硬件电路由输入电路、 档位切换电路、 A/D 转换电 路 、 AT89S52 单 片 机 , 以 及 LCD 液 晶 显 示 电 路 等几个部分组成。如图 1 所示, 模拟电压经过模拟开关档位切换到不同的分压电路衰减后, ...
