基于单片机的无线温度计设计报告

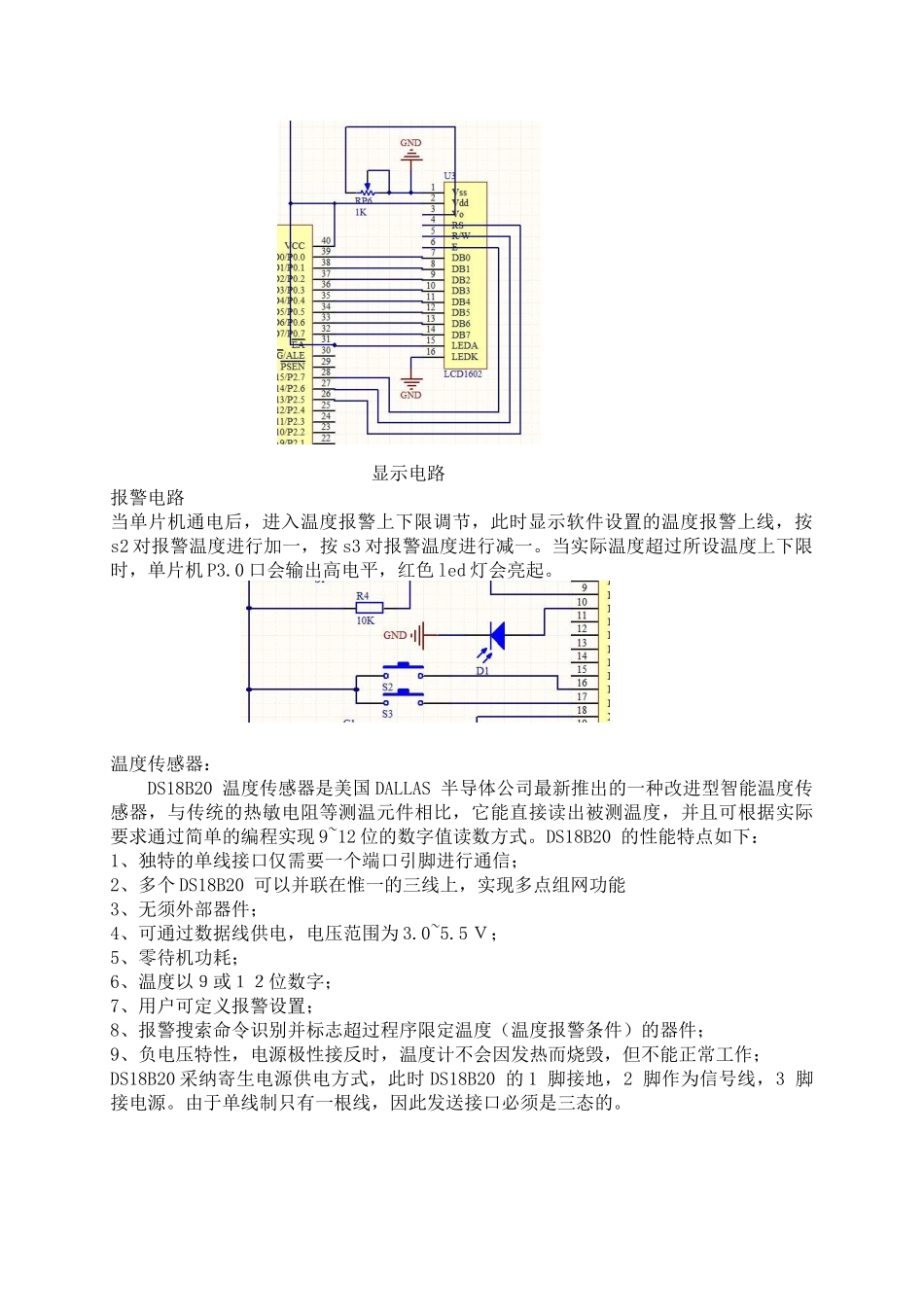

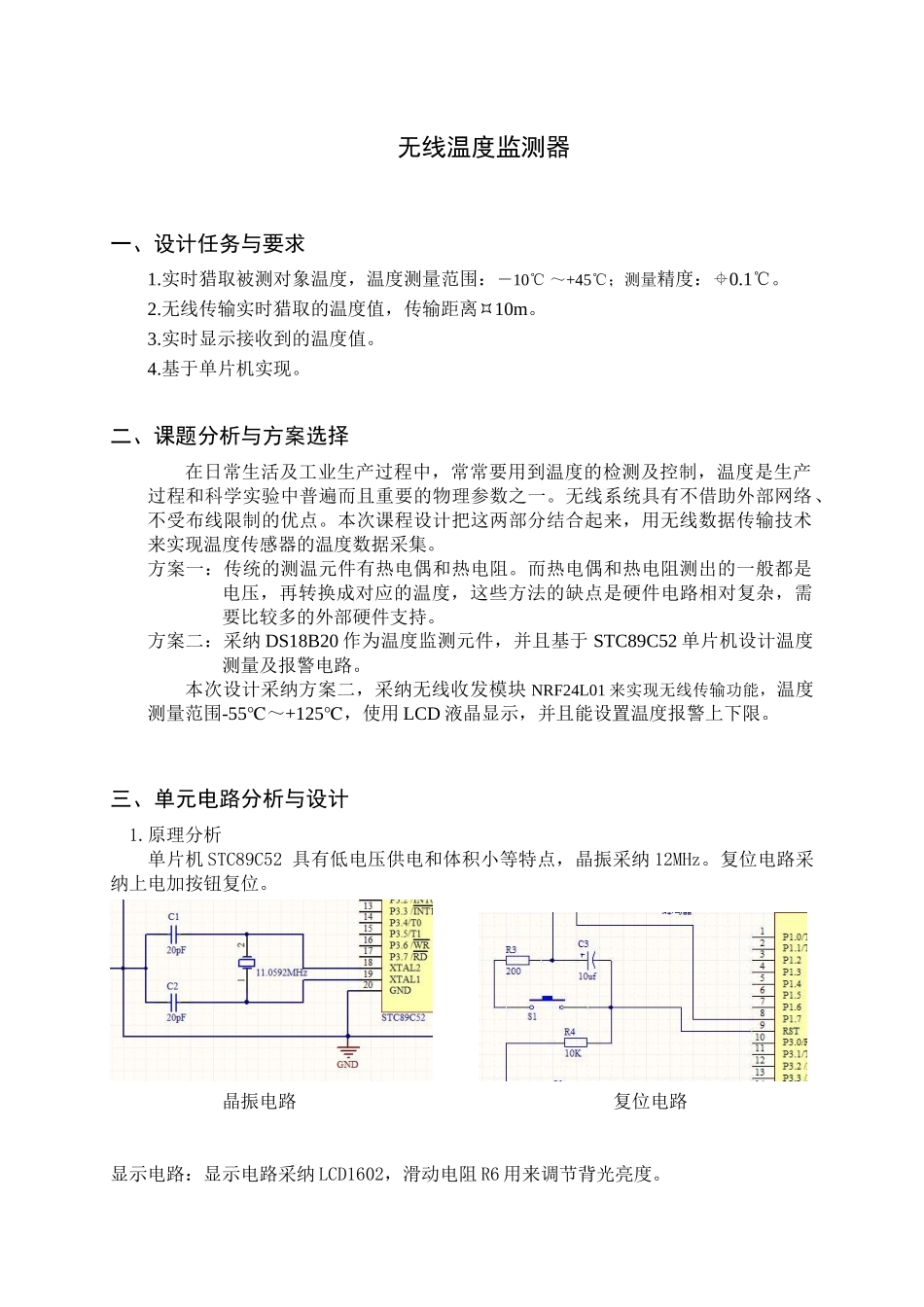

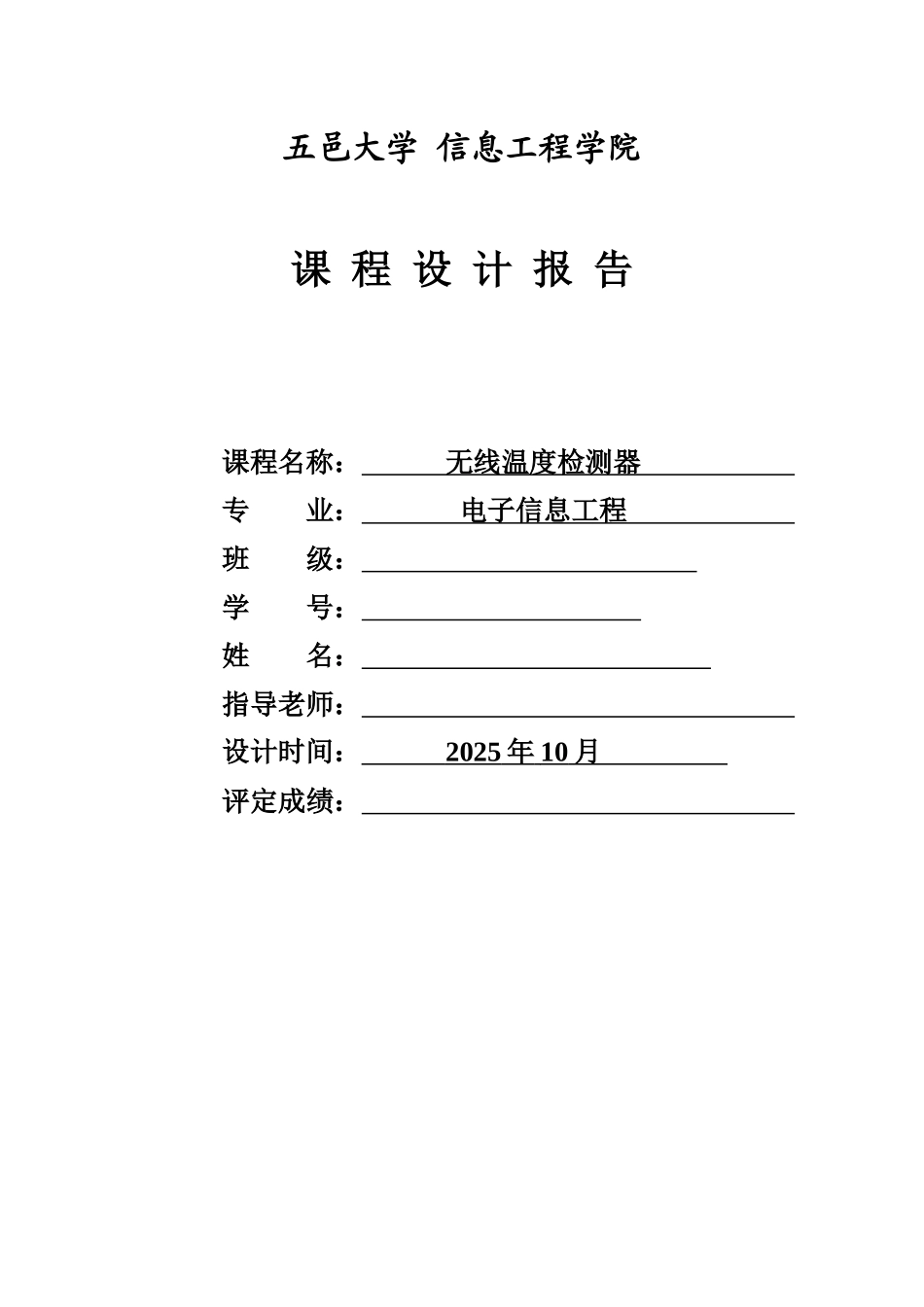

五邑大学 信息工程学院课 程 设 计 报 告课程名称： 无线温度检测器 专 业： 电子信息工程 班 级： 学 号： 姓 名： 指导老师： 设计时间： 2025 年 10 月 评定成绩： 无线温度监测器一、设计任务与要求1.实时猎取被测对象温度，温度测量范围：－10℃ ～+45℃；测量精度：0.1℃。2.无线传输实时猎取的温度值，传输距离10m。3.实时显示接收到的温度值。4.基于单片机实现。二、课题分析与方案选择在日常生活及工业生产过程中，常常要用到温度的检测及控制，温度是生产过程和科学实验中普遍而且重要的物理参数之一。无线系统具有不借助外部网络、不受布线限制的优点。本次课程设计把这两部分结合起来，用无线数据传输技术来实现温度传感器的温度数据采集。方案一：传统的测温元件有热电偶和热电阻。而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法的缺点是硬件电路相对复杂，需要比较多的外部硬件支持。方案二：采纳 DS18B20 作为温度监测元件，并且基于 STC89C52 单片机设计温度测量及报警电路。本次设计采纳方案二，采纳无线收发模块 NRF24L01 来实现无线传输功能，温度测量范围-55℃～+125℃，使用 LCD 液晶显示，并且能设置温度报警上下限。三、单元电路分析与设计1.原理分析单片机 STC89C52 具有低电压供电和体积小等特点，晶振采纳 12MHz。复位电路采纳上电加按钮复位。 晶振电路 复位电路 显示电路：显示电路采纳 LCD1602，滑动电阻 R6 用来调节背光亮度。 显示电路报警电路当单片机通电后，进入温度报警上下限调节，此时显示软件设置的温度报警上线，按s2 对报警温度进行加一，按 s3 对报警温度进行减一。当实际温度超过所设温度上下限时，单片机 P3.0 口会输出高电平，红色 led 灯会亮起。 温度传感器：DS18B20 温度传感器是美国 DALLAS 半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现 9~12 位的数字值读数方式。DS18B20 的性能特点如下：1、独特的单线接口仅需要一个端口引脚进行通信；2、多个 DS18B20 可以并联在惟一的三线上，实现多点组网功能3、无须外部器件；4、可通过数据线供电，电压范围为 3.0~5.5 Ｖ；5、零待机功耗；6、温度以９或１２位数字；7、用户可定义报警设置；8、报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；9...
