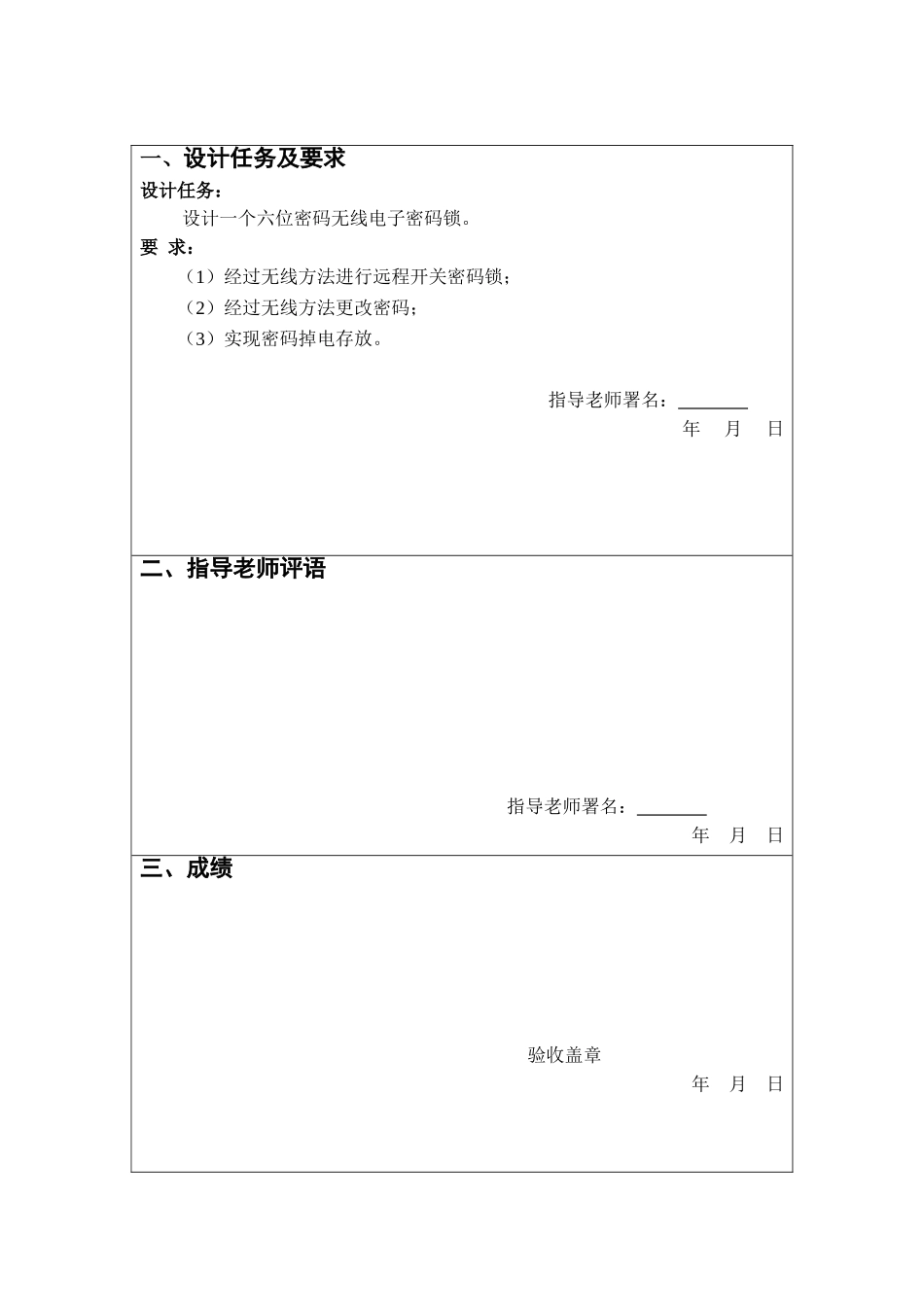

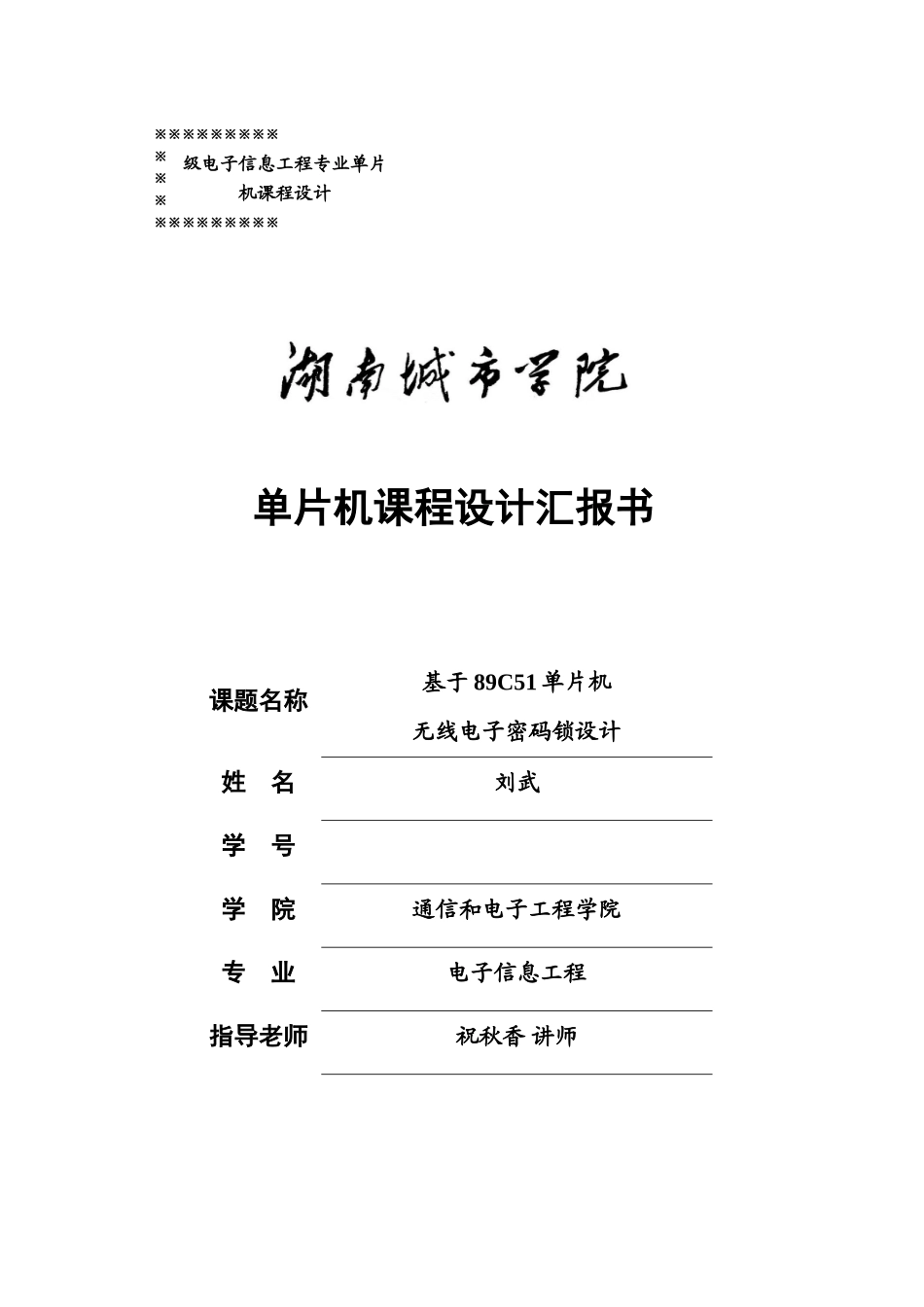

单片机课程设计汇报书课题名称基于 89C51 单片机无线电子密码锁设计姓 名刘武学 号学 院通信和电子工程学院专 业电子信息工程指导老师祝秋香 讲师※※※※※※※※※※※※※※※※※※※※※※※※级电子信息工程专业单片机课程设计 12 月 20 日一、设计任务及要求设计任务： 设计一个六位密码无线电子密码锁。要 求：（1）经过无线方法进行远程开关密码锁；（2）经过无线方法更改密码；（3）实现密码掉电存放。指导老师署名： 年 月 日二、指导老师评语 指导老师署名： 年 月 日三、成绩 验收盖章 年 月 日基于 89C51 单片机无线电子密码锁设计1 设计目标（1）了解 MCS-51 单片机使用方法和熟悉蓝牙模块；（2）掌握 AT89C51 芯片使用方法及蓝牙模块连接和使用；（3）熟悉单片机程序仿真软件 Proteus 使用；（4）了解 MCS-51 单片机开发板工作原理和芯片组合；（5）熟悉无线电子密码锁设计及实现。2 设计思绪2.1 选择设计电路 设计 51 单片机和蓝牙连接电路。2.2 所选设计电路原因（1）因为无线电子密码锁设计需要用到蓝牙模块，用到单片机资源并不是很多，而 51 单片机资源有 8 位 CPU、4KBROM、128BRAM、2 个 16 位定时/计数器、4 组 8 位 I/O、1 个串口和 5 个中止源，能够更有效率利用到 51 单片机资源。（2）可现实无线功效模块有：蓝牙模块、无线模块、红外遥控模块，因为相对之下，蓝牙模块更轻易实现，更轻易操作，最终选择蓝牙模块实现手机远程控制。（3）为了提升效率，能够利用 51 单片机开发板硬件，用 LED 灯模拟密码锁开关，当 LED 灯亮起时代表锁已经开启，熄灭则代表密码锁被关闭。应用在实际中可用继电器替换 LED 亮灭去控制强电开关。3 设计过程 3.1 设计总框图无线电子密码锁分为两个关键功效模块：51 单片机模块，蓝牙实现模块。这两个模块共同工作完成本电路功效实现。其中利用 AT89C51 芯片来实现 51单片机模块功效，完成数码管、发光二极管实现，同时利用 HC06 蓝牙模块来实现手机远程控制功效。其设计总框图图 1 所表示：图 1 总体方框图3.2 单元模块设计3.2.1. 总电路其设计总电路图 2 所表示：EA/VPP31X119X218RESET9RD/P3717WR/P3616P32/INT012P33/INT113P34/T014P35/T115P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PSEN29ALE/PRDG30P31/TXD11P30/RXD10...
