基于单片机的无线电子密码锁课程设计样本

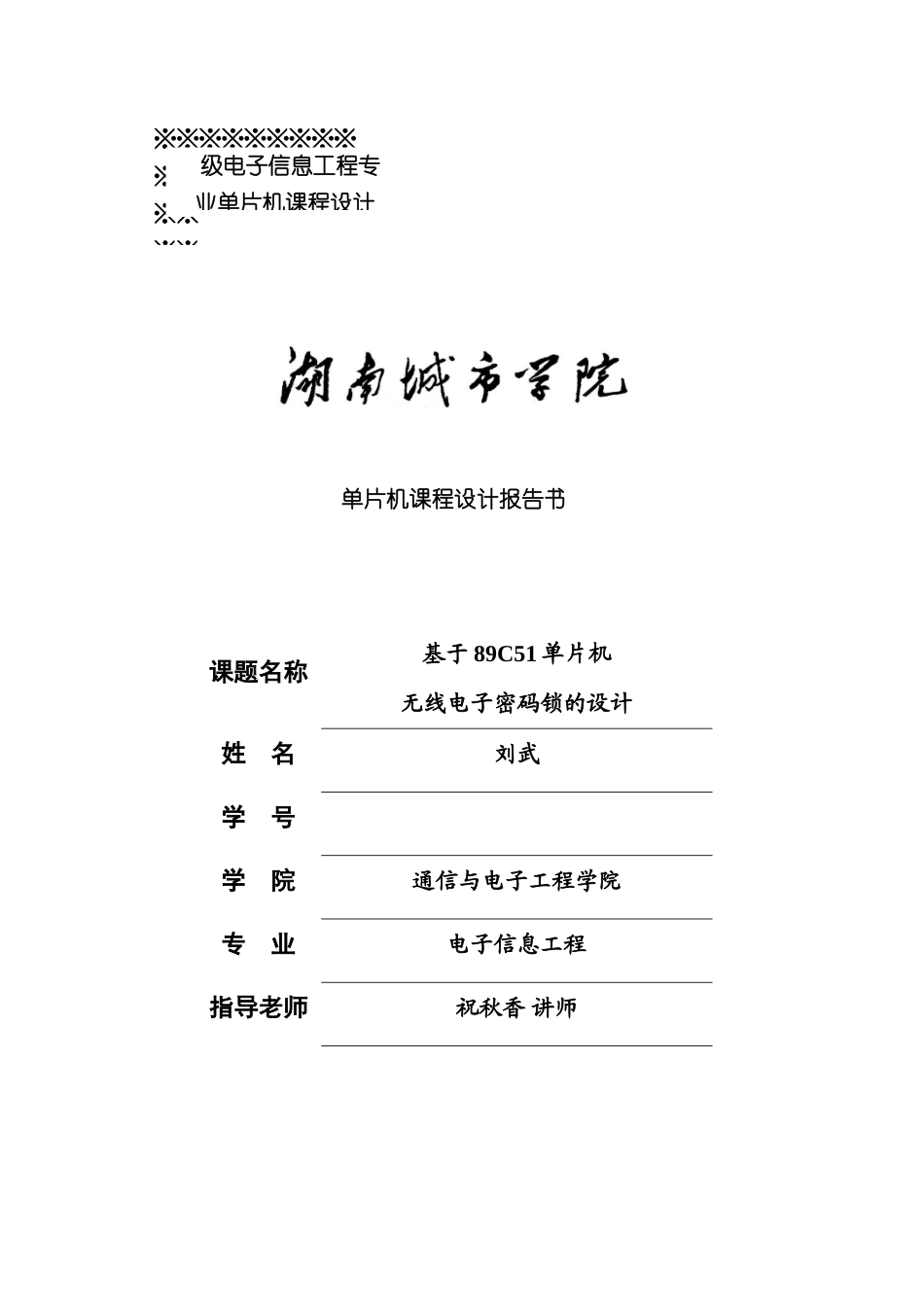

单片机课程设计报告书课题名称基于 89C51 单片机无线电子密码锁的设计姓 名刘武学 号学 院通信与电子工程学院专 业电子信息工程指导老师祝秋香 讲师※※※※※※※※※※※※※※※ 级电子信息工程专业单片机课程设计 12 月 20 日基于 89C51 单片机无线电子密码锁的设计一、 设计任务及要求设计任务: 设计一个六位密码的无线电子密码锁。要 求: ( 1) 经过无线的方式进行远程开关密码锁; ( 2) 经过无线的方式更改密码; ( 3) 实现密码掉电存储。指导老师签名: 年 月 日二、 指导老师评语 指导老师签名: 年 月 日三、 成绩 验收盖章 年 月 日1 设计目的( 1) 了解 MCS-51 单片机使用方法和熟悉蓝牙模块; ( 2) 掌握 AT89C51 芯片的使用方法及蓝牙模块的连接与使用; ( 3) 熟悉单片机程序仿真软件 Proteus 的使用; ( 4) 了解 MCS-51 单片机开发板工作原理以及芯片的组合; ( 5) 熟悉无线电子密码锁的设计及实现。2 设计思路2.1 选择设计电路 设计 51 单片机与蓝牙连接的电路。2.2 所选设计电路的原因( 1) 由于无线电子密码锁的设计需要用到蓝牙模块, 用到的单片机资源并不是很多, 而 51 单片机的资源有 8 位 CPU、 4KB 的ROM、 128B 的 RAM、 2 个 16 位定时/计数器、 4 组 8 位的 I/O、 1 个串口和 5 个中断源, 能够更有效率的利用到 51 单片机的资源。( 2) 可现实无线功能的模块有: 蓝牙模块、 无线模块、 红外遥控模块, 因为相对之下, 蓝牙模块更容易实现, 更容易操作, 最后选择蓝牙模块实现手机远程控制。( 3) 为了提高效率, 能够利用 51 单片机开发板的硬件, 用LED 灯模拟密码锁的开关, 当 LED 灯亮起时代表锁已经开启, 熄灭则代表密码锁被关闭。应用在实际中可用继电器替代 LED 的亮灭去控制强电开关。3 设计过程 3.1 设计总框图无线电子密码锁分为两个主要功能模块: 51 单片机模块, 蓝牙实现模块。这两个模块共同工作完成本电路的功能实现。其中利用 AT89C51 芯片来实现 51 单片机模块功能, 完成数码管、 发光二极管的实现, 同时利用 HC06 蓝牙模块来实现手机远程控制功能。其设计总框图如图 1 所示: 图 1 总体方框图3.2 单元模块设计3.2.1. 总电路其设计的总电路如图 2 所示: EA/VPP31X119X218RESET9RD/P3717WR/P3616P32/INT012P33/INT113P34/T014P35/T115P101P112P123P134P145P156P167P178P0...
