基于单片机的测速仪设计

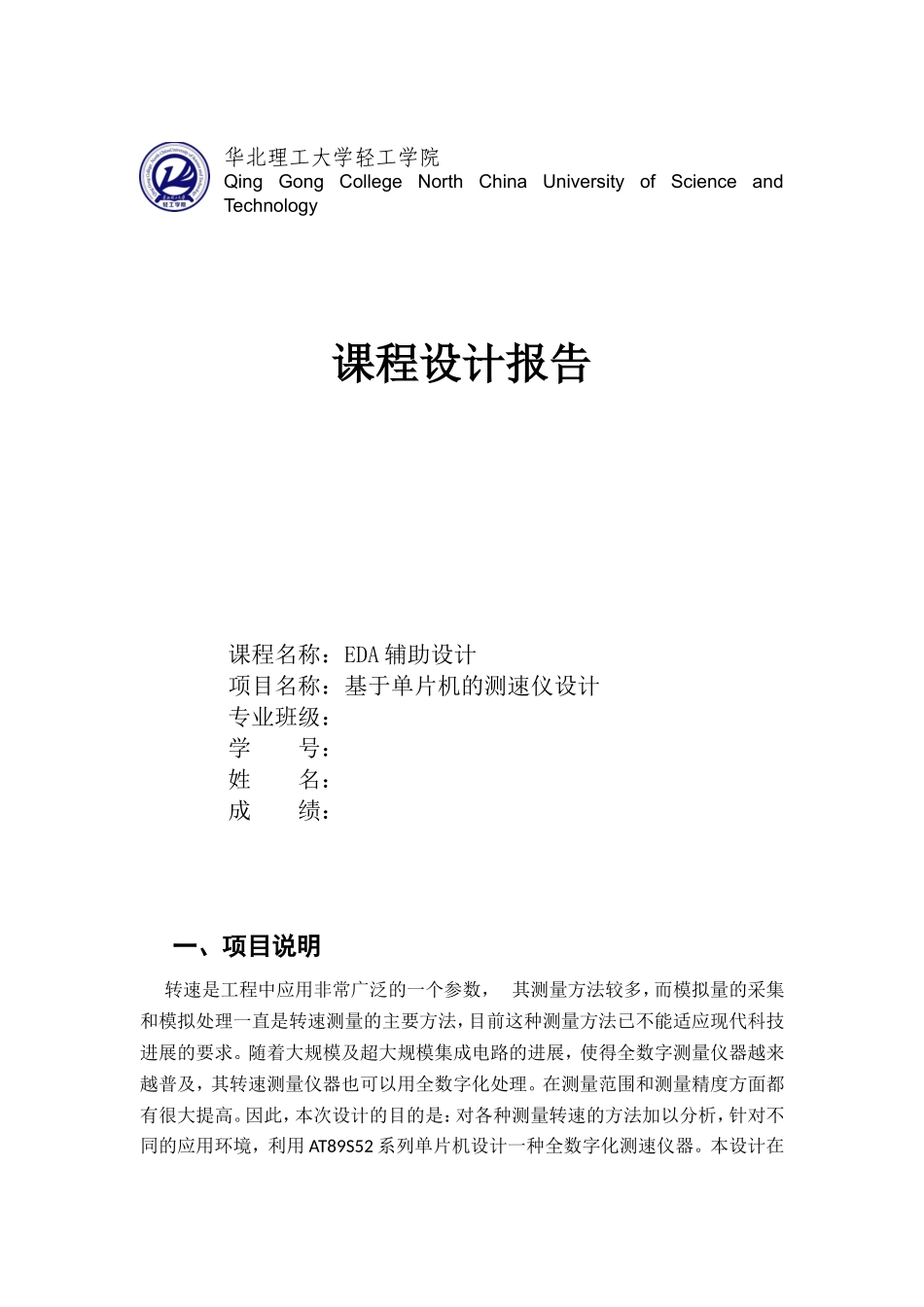

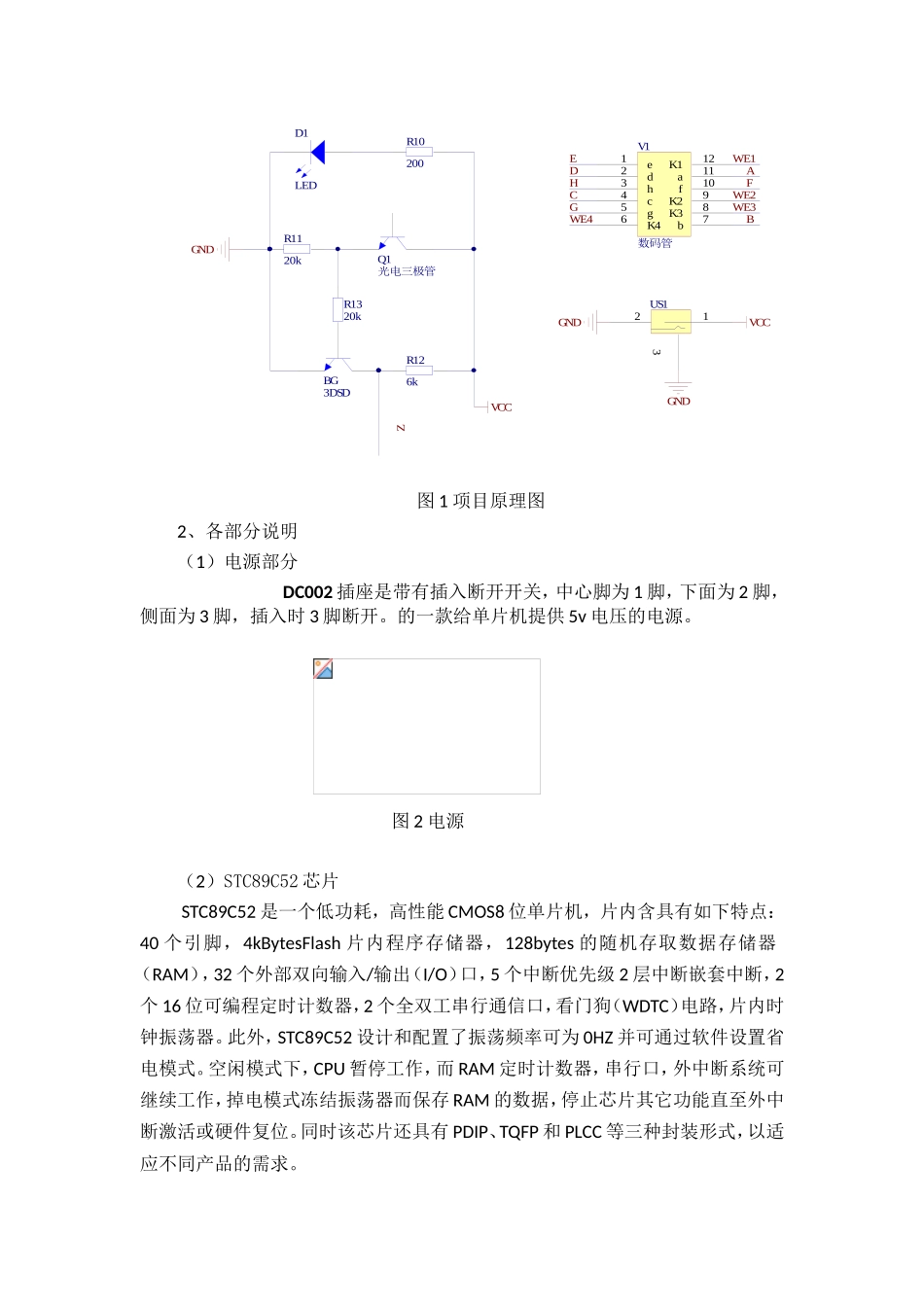

华北理工大学轻工学院Qing Gong College North China University of Science and Technology课程设计报告课程名称：EDA 辅助设计项目名称：基于单片机的测速仪设计专业班级：学 号：姓 名： 成 绩： 一、项目说明转速是工程中应用非常广泛的一个参数， 其测量方法较多，而模拟量的采集和模拟处理一直是转速测量的主要方法，目前这种测量方法已不能适应现代科技进展的要求。随着大规模及超大规模集成电路的进展，使得全数字测量仪器越来越普及，其转速测量仪器也可以用全数字化处理。在测量范围和测量精度方面都有很大提高。因此，本次设计的目的是：对各种测量转速的方法加以分析，针对不同的应用环境，利用 AT89S52 系列单片机设计一种全数字化测速仪器。本设计在通电后就会开始运行进行测速，由数码管进行显示当前转速，按下 S1 将会重置。二、项目原理图1、原理图VCC10uFEC1S110KR1VCC30pFC130pFC2OSC11 OSC2211.0592MHzX1GNDP1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78REST9P3.010P3.111P3.212P3.313P3.414P3.515P3.616P3.717XTAL218XTAL119VSS20P2.021P2.122P2.223P2.324P2.425P2.526P2.728PSEN29ALE30EA31VCC40P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039P2.627U3STC89C52GNDGNDABCDEFGHWE1WE2WE3WE410KR210KR310KR410KR510KR610KR710KR810KR9VCCZe1d2h3c4g5K46b7K38K29f10a11K112V1数码管CGAFBEDHWE1WE2WE3WE4Q1光电三极管200R10D1LED20kR1120kR13BG3DSD6kR12GNDVCCZ123US1VCCGNDGND图 1 项目原理图2、各部分说明（1）电源部分 DC002 插座是带有插入断开开关，中心脚为 1 脚，下面为 2 脚，侧面为 3 脚，插入时 3 脚断开。的一款给单片机提供 5v 电压的电源。图 2 电源（2）STC89C52 芯片 STC89C52 是一个低功耗，高性能 CMOS8 位单片机，片内含具有如下特点：40 个引脚，4kBytesFlash 片内程序存储器，128bytes 的随机存取数据存储器（RAM），32 个外部双向输入/输出（I/O）口，5 个中断优先级 2 层中断嵌套中断，2个 16 位可编程定时计数器，2 个全双工串行通信口，看门狗（WDTC）电路，片内时钟振荡器。此外，STC89C52 设计和配置了振荡频率可为 0HZ 并可通过软件设置省电模式。空闲模式下，CPU 暂停工作，而 RAM 定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存 RAM 的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有 PDI...
