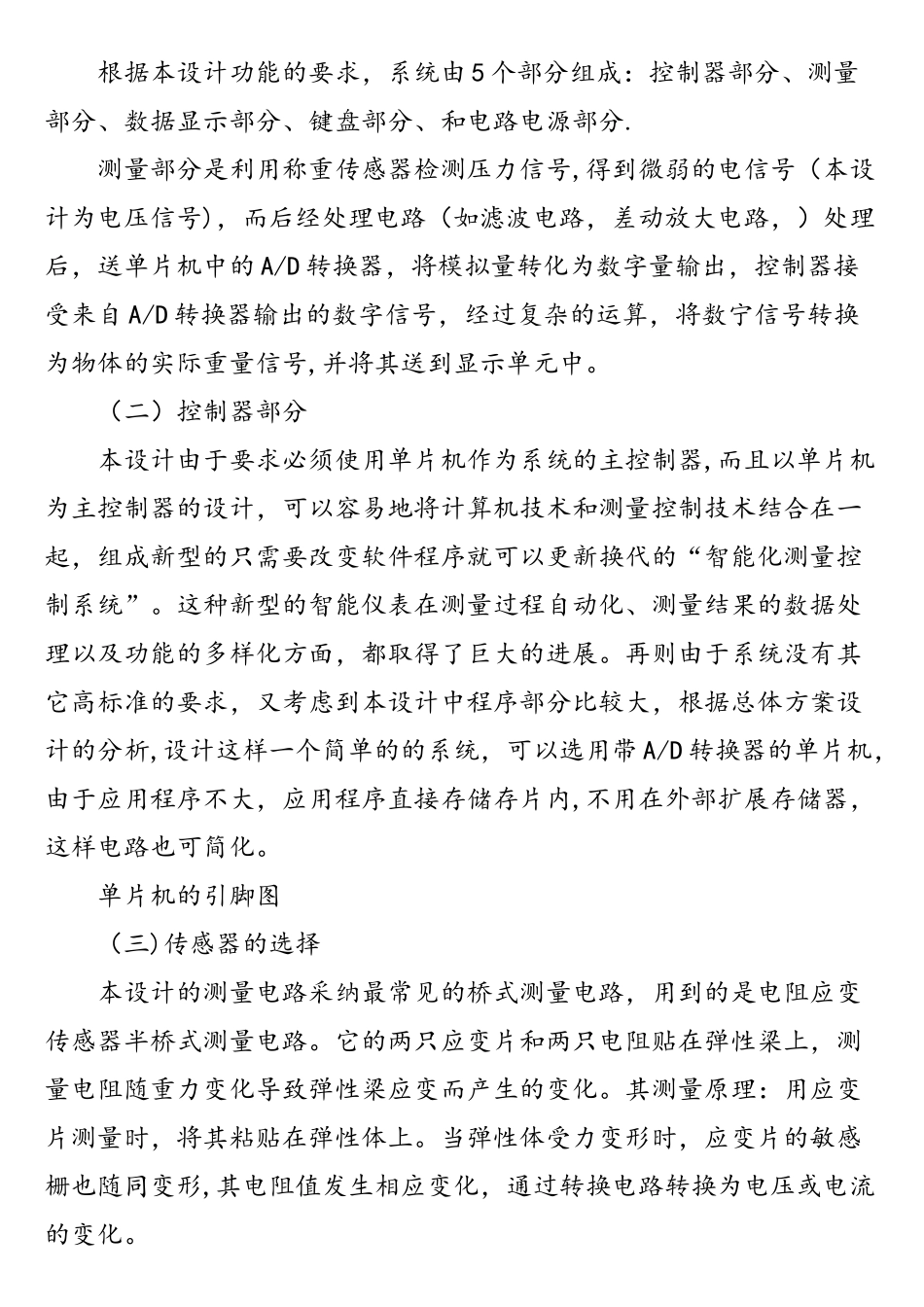

基于单片机的电子秤设计 引言：电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。电子称不但计量准确、快速方便,更重要的自动称重、数字显示,对人们生活的影响越来越大，广受欢迎。 一、称重技术和衡器的进展 近年来，电子秤已愈来愈多地参加到数据处理和过程控制中。现代称重技术和数据系统已经成为工艺技术、储运技术、预包装技术、收货业务及商业销售领域中不可缺少的组成部分。随着称重传感器各项性能的不断突破，为电子秤的进展奠定了其础，国外如美国、西欧等一些国家在 2 0 世纪 6 0 年代就出现了 0 .1％称量准确度的电子秤，并在 7 0年代中期约对 75％的机械秤进行了机电结合式的电子化改造。 二、电子秤的工作原理 当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力一电效应，将物体的重量转换成与被称物体重量成一定函数关系（一般成正比关系)的电信号（电压或电流等）.此信号由放大电路进行放大、经滤波后再由模/数( A/D）器进行转换,数字信号再送到微处器的 CPU 处理，CPU 不断扫描键盘和各功能开关，根据键盘输入内容和各种功能开关的状态进行必要的推断、分析、由仪表的软件来控制各种运算.运算结果送到内存贮器，需要显示时，CPU 发出指令，从内存贮器中读出送到显示器显示，或送打印机打印。一般地信号的放大、滤波、A/D 转换以及信号各种运算处理都在仪表中完成。 （一）本设计思路 根据本设计功能的要求，系统由 5 个部分组成：控制器部分、测量部分、数据显示部分、键盘部分、和电路电源部分. 测量部分是利用称重传感器检测压力信号,得到微弱的电信号（本设计为电压信号)，而后经处理电路（如滤波电路，差动放大电路，）处理后，送单片机中的 A/D 转换器，将模拟量转化为数字量输出，控制器接受来自 A/D 转换器输出的数字信号，经过复杂的运算，将数宁信号转换为物体的实际重量信号,并将其送到显示单元中。 （二）控制器部分 本设计由于要求必须使用单片机作为系统的主控制器,而且以单片机为主控制器的设计，可以容易地将计算机技术和测量控制技术结合在一起，组成新型的只需要改变软件程序就可以更新换代的“智能化测量控制系统”。这种新型的智能仪表在测量过程自动化、测量结果的数据处理以及功能的多样化方面，都取得了巨大的进展。再则由于系统没有其它高标准的要求，又考虑到本设计中...
