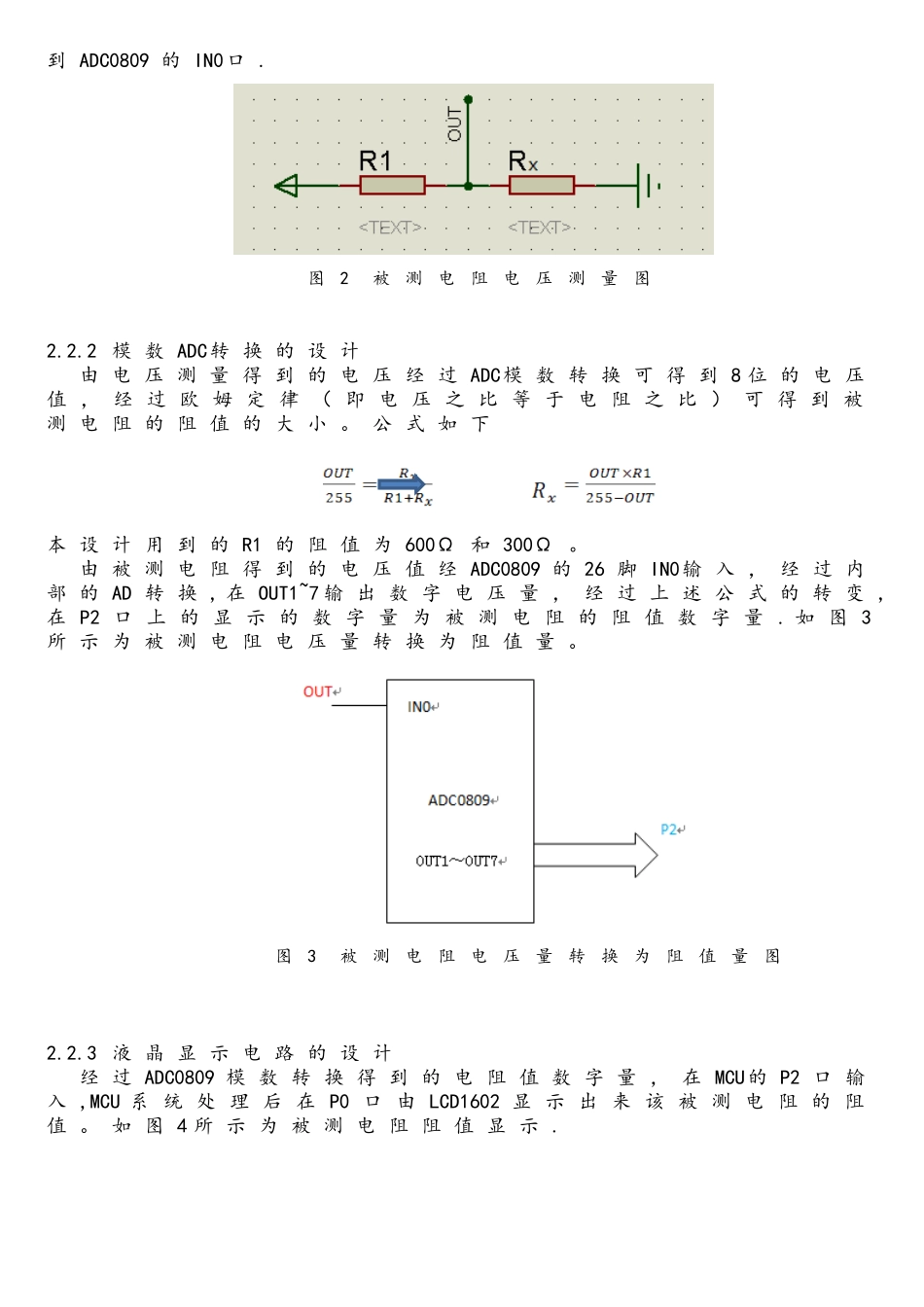

1 ． 设 计 目 的 及 其 意 义本 设 计 基 于 单 片 机 和 AD 转 换 器 实 现 电 阻 的 测 量 。 采 纳ADC0809 ， 实 现 由 模 拟 电 压 转 换 到 数 字 信 号 , 通 过 单 片 机 系 统处 理 后 ， 由 LCD显 示 被 测 量 电 阻 的 阻 值 。 测 量 范 围 为 1Ω~5KΩ，精 度 大 于 98%。2 ． 方 案 设 计2.1 总 体 设 计 思 路本 设 计 包 括 硬 件 和 软 件 设 计 两 个 部 分 。 模 块 划 分 为 电 压测 量 （ 数 据 采 集 ） 、 模 数 转 换 、 阻 值 显 示 等 子 模 块 。 电 路结 构 可 划 分 为 ： 电 压 测 量 ， 电 压 转 换 电 阻 ， 阻 值 显 示 及 相关 的 控 制 管 理 软 件 组 成 。 用 户 终 端 完 成 信 息 采 集 、 处 理 、数 据 传 送 、 显 示 等 功 能 .从 设 计 的 要 求 来 分 析 该 设 计 须 包 含 如 下 结 构 ： 电 压 测 量电 路 , 电 压 转 换 电 路 ， 阻 值 显 示 电 路 、 单 片 机 及 相 关 的 控 制软 件 组 成 ； 它 们 之 间 的 构 成 框 图 如 图 1 总 体 设 计 框 图 所 示 ：图1 总体设计框图处 理 器 采 纳 51 系 列 单 片 机 AT89C51 。 整 个 系 统 是 在 系 统 软 件控 制 下 工 作 的 。 当 测 量 一 个 电 阻 时 , 经 过 电 压 采 集 ， 电 压 转换 为 电 阻 ， 电 阻 显 示 三 个 部 分 可 以 在 LCD上 显 示 该 被 测 电 阻的 阻 值 。 当 被 测 电 阻 为 100Ω 范 围 以 内 时 , 通 过 开 关 选 择 测 量量 程 ， 再 次 测 量 该 电 阻 ， 以 减 小 误 差 。2 。 2 具 体 电 路 模 块 设 计2.2。 1 电 压 测 量 的 设 计如 图 2 所 示 为 被 测 电 阻 电 压 测 量 。 电 压 经 过 已 知 电 阻 R1 和被 测 电 阻 Rx 接 到 地 。 通 过 OUT输 出 被 测 电 阻 Rx 上 的 电 压 。 送电压测量电压转换电阻（ ADC0809 ）AT89C51LCD 显示测量精度选择到 ADC0809 的 IN0口 .图2 被测电阻电压测量图2.2.2 模 数 ADC转 换...
