基于单片机的电阻、电容、电感测试仪VIP专享

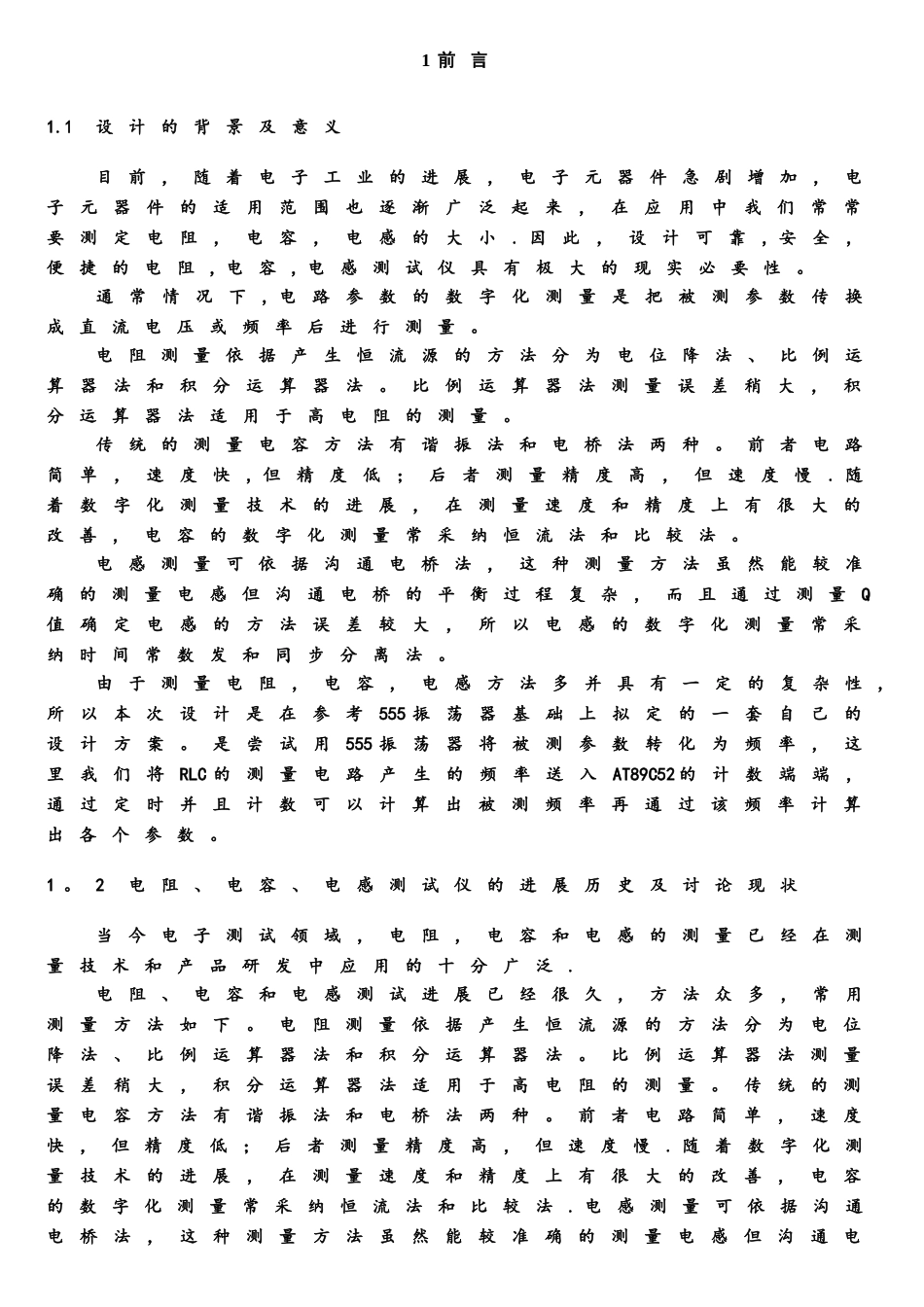

1 前言1.1 设计的背景及意义目前，随着电子工业的进展，电子元器件急剧增加，电子元器件的适用范围也逐渐广泛起来，在应用中我们常常要测定电阻，电容，电感的大小. 因此，设计可靠, 安全，便捷的电阻, 电容, 电感测试仪具有极大的现实必要性。通常情况下, 电路参数的数字化测量是把被测参数传换成直流电压或频率后进行测量。电阻测量依据产生恒流源的方法分为电位降法、比例运算器法和积分运算器法。比例运算器法测量误差稍大，积分运算器法适用于高电阻的测量。传统的测量电容方法有谐振法和电桥法两种。前者电路简单，速度快, 但精度低；后者测量精度高，但速度慢. 随着数字化测量技术的进展，在测量速度和精度上有很大的改善，电容的数字化测量常采纳恒流法和比较法。电感测量可依据沟通电桥法，这种测量方法虽然能较准确的测量电感但沟通电桥的平衡过程复杂，而且通过测量Q值确定电感的方法误差较大，所以电感的数字化测量常采纳时间常数发和同步分离法。由于测量电阻，电容，电感方法多并具有一定的复杂性,所以本次设计是在参考555 振荡器基础上拟定的一套自己的设计方案。是尝试用555 振荡器将被测参数转化为频率，这里我们将RLC 的测量电路产生的频率送入AT89C52 的计数端端，通过定时并且计数可以计算出被测频率再通过该频率计算出各个参数。1 。2 电阻、电容、电感测试仪的进展历史及讨论现状当今电子测试领域，电阻，电容和电感的测量已经在测量技术和产品研发中应用的十分广泛.电阻、电容和电感测试进展已经很久，方法众多，常用测量方法如下。电阻测量依据产生恒流源的方法分为电位降法、比例运算器法和积分运算器法。比例运算器法测量误差稍大，积分运算器法适用于高电阻的测量。传统的测量电容方法有谐振法和电桥法两种。前者电路简单，速度快，但精度低；后者测量精度高，但速度慢. 随着数字化测量技术的进展，在测量速度和精度上有很大的改善，电容的数字化测量常采纳恒流法和比较法. 电感测量可依据沟通电桥法，这种测量方法虽然能较准确的测量电感但沟通电桥的平衡过程复杂，而且通过测量Q 值确定电感的方法误差较大，所以电感的数字化测量常采纳时间常数发和同步分离法。在我国1997 年05月21日中国航空工业总公司讨论出一种电阻、电容、电感在线测量方法及装置等电位隔离方法, 用于对在线的电阻、电容、电感元件实行等电位隔离，其特征在于,(1 ）将一个运算放大器的输出端与其反相输入端直接连接，形成一...
