基于单片机的自行车测速专业系统设计

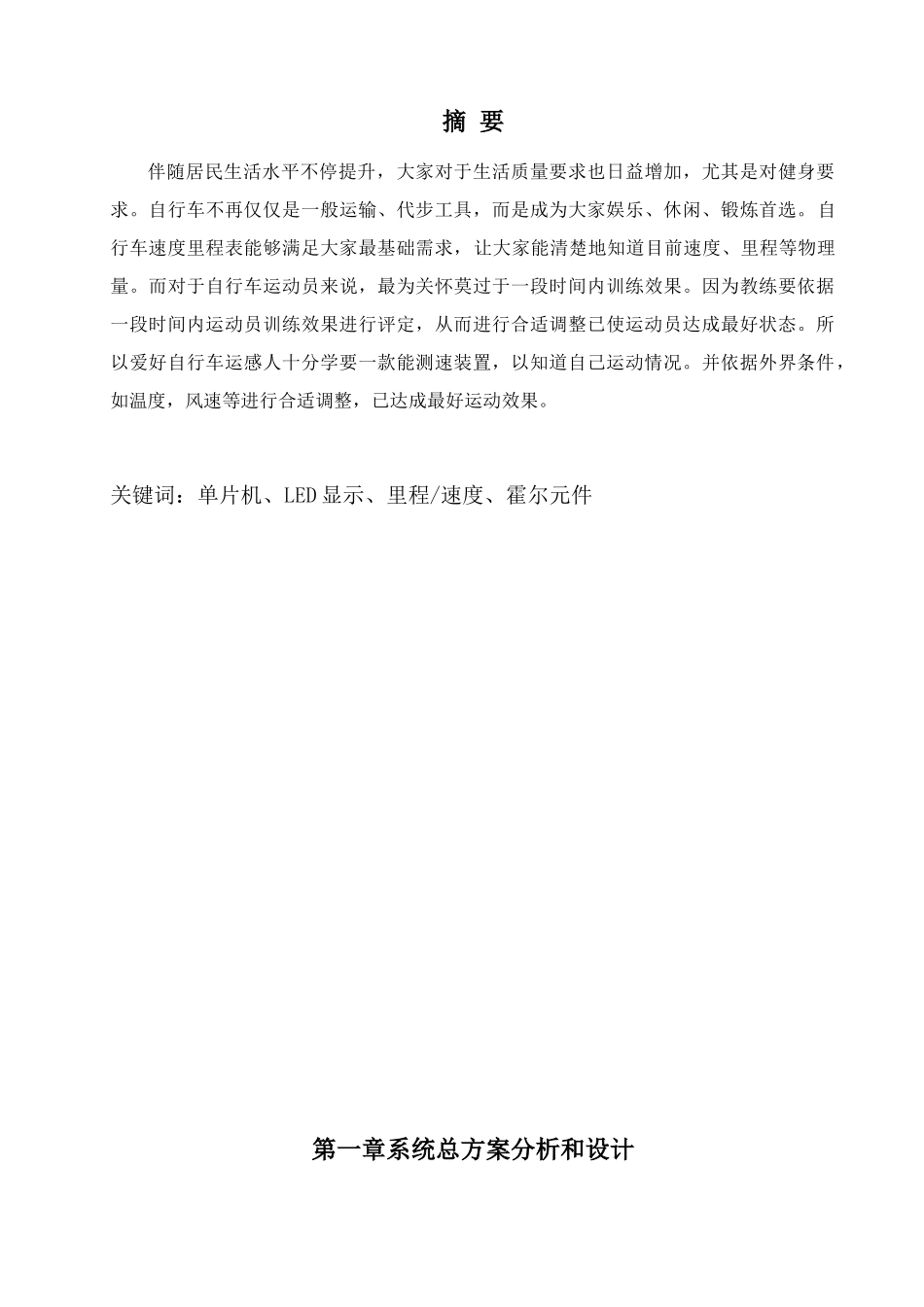

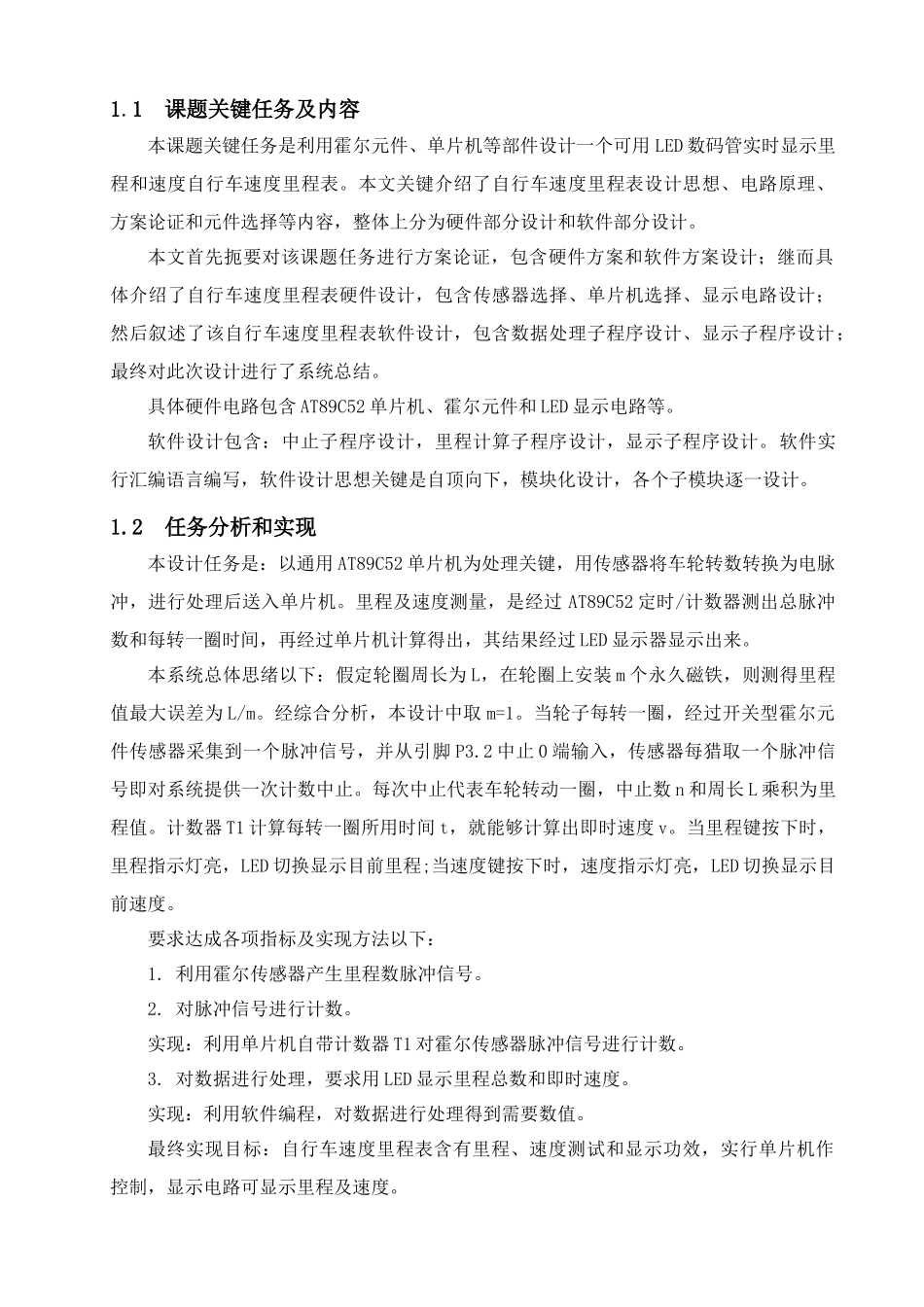

摘 要伴随居民生活水平不停提升，大家对于生活质量要求也日益增加，尤其是对健身要求。自行车不再仅仅是一般运输、代步工具，而是成为大家娱乐、休闲、锻炼首选。自行车速度里程表能够满足大家最基础需求，让大家能清楚地知道目前速度、里程等物理量。而对于自行车运动员来说，最为关怀莫过于一段时间内训练效果。因为教练要依据一段时间内运动员训练效果进行评定，从而进行合适调整已使运动员达成最好状态。所以爱好自行车运感人十分学要一款能测速装置，以知道自己运动情况。并依据外界条件，如温度，风速等进行合适调整，已达成最好运动效果。 关键词：单片机、LED 显示、里程/速度、霍尔元件第一章系统总方案分析和设计1.1 课题关键任务及内容本课题关键任务是利用霍尔元件、单片机等部件设计一个可用 LED 数码管实时显示里程和速度自行车速度里程表。本文关键介绍了自行车速度里程表设计思想、电路原理、方案论证和元件选择等内容，整体上分为硬件部分设计和软件部分设计。本文首先扼要对该课题任务进行方案论证，包含硬件方案和软件方案设计；继而具体介绍了自行车速度里程表硬件设计，包含传感器选择、单片机选择、显示电路设计；然后叙述了该自行车速度里程表软件设计，包含数据处理子程序设计、显示子程序设计；最终对此次设计进行了系统总结。具体硬件电路包含 AT89C52 单片机、霍尔元件和 LED 显示电路等。软件设计包含：中止子程序设计，里程计算子程序设计，显示子程序设计。软件实行汇编语言编写，软件设计思想关键是自顶向下，模块化设计，各个子模块逐一设计。 1.2 任务分析和实现本设计任务是：以通用 AT89C52 单片机为处理关键，用传感器将车轮转数转换为电脉冲，进行处理后送入单片机。里程及速度测量，是经过 AT89C52 定时/计数器测出总脉冲数和每转一圈时间，再经过单片机计算得出，其结果经过 LED 显示器显示出来。本系统总体思绪以下：假定轮圈周长为 L，在轮圈上安装 m 个永久磁铁，则测得里程值最大误差为 L/m。经综合分析，本设计中取 m=1。当轮子每转一圈，经过开关型霍尔元件传感器采集到一个脉冲信号，并从引脚 P3.2 中止 0 端输入，传感器每猎取一个脉冲信号即对系统提供一次计数中止。每次中止代表车轮转动一圈，中止数 n 和周长 L 乘积为里程值。计数器 T1 计算每转一圈所用时间 t，就能够计算出即时速度 v。当里程键按下时，里程指示灯亮，LED 切换显示目前里程;当速度键按...
