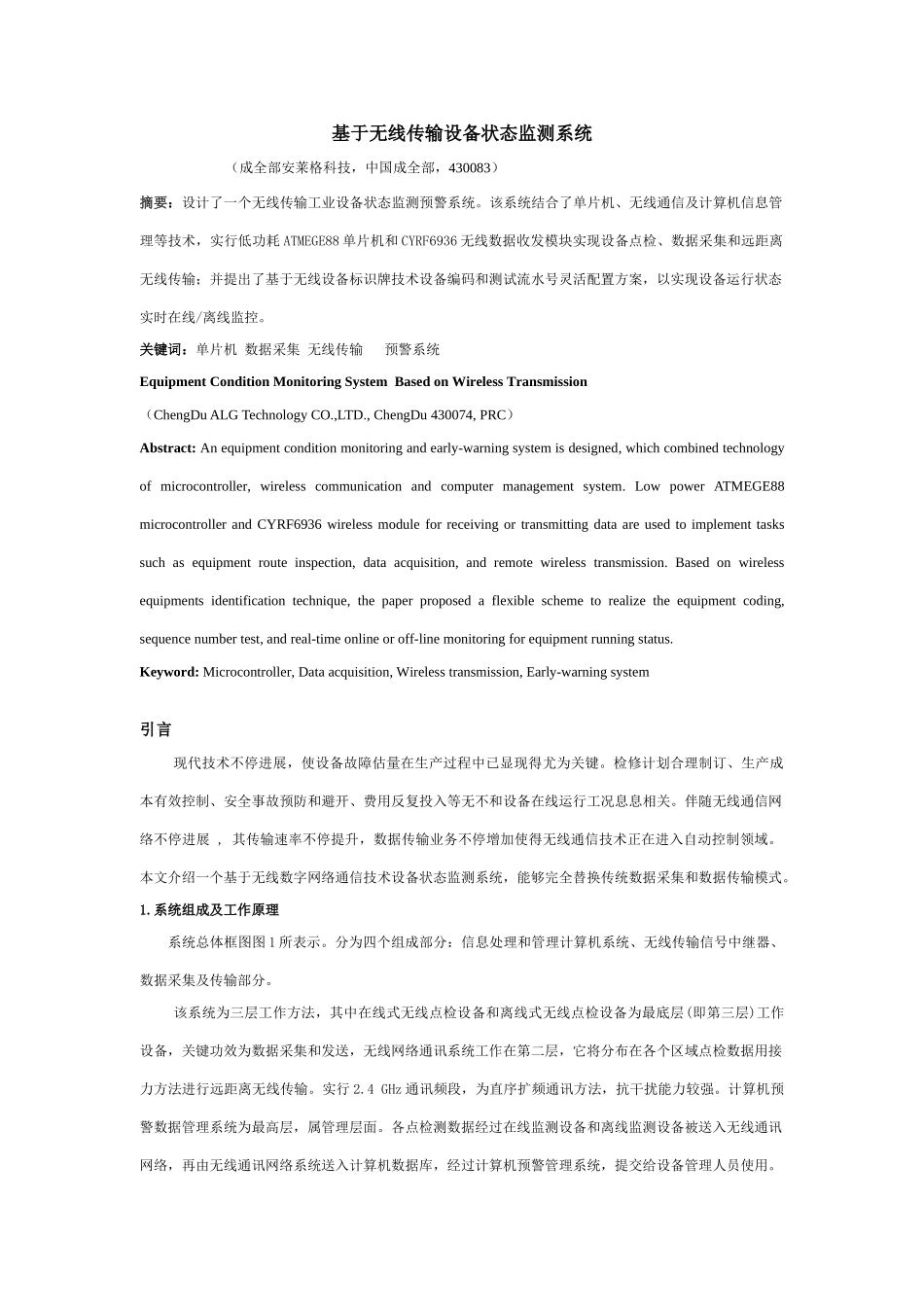

基于无线传输设备状态监测系统 （成全部安莱格科技，中国成全部，430083）摘要：设计了一个无线传输工业设备状态监测预警系统。该系统结合了单片机、无线通信及计算机信息管理等技术，实行低功耗 ATMEGE88 单片机和 CYRF6936 无线数据收发模块实现设备点检、数据采集和远距离无线传输；并提出了基于无线设备标识牌技术设备编码和测试流水号灵活配置方案，以实现设备运行状态实时在线/离线监控。关键词：单片机 数据采集 无线传输 预警系统Equipment Condition Monitoring System Based on Wireless Transmission（ChengDu ALG Technology CO.,LTD., ChengDu 430074, PRC）Abstract: An equipment condition monitoring and early-warning system is designed, which combined technology of microcontroller, wireless communication and computer management system. Low power ATMEGE88 microcontroller and CYRF6936 wireless module for receiving or transmitting data are used to implement tasks such as equipment route inspection, data acquisition, and remote wireless transmission. Based on wireless equipments identification technique, the paper proposed a flexible scheme to realize the equipment coding, sequence number test, and real-time online or off-line monitoring for equipment running status.Keyword: Microcontroller, Data acquisition, Wireless transmission, Early-warning system引言现代技术不停进展，使设备故障估量在生产过程中已显现得尤为关键。检修计划合理制订、生产成本有效控制、安全事故预防和避开、费用反复投入等无不和设备在线运行工况息息相关。伴随无线通信网络不停进展 , 其传输速率不停提升，数据传输业务不停增加使得无线通信技术正在进入自动控制领域。本文介绍一个基于无线数字网络通信技术设备状态监测系统，能够完全替换传统数据采集和数据传输模式。1.系统组成及工作原理系统总体框图图 1 所表示。分为四个组成部分：信息处理和管理计算机系统、无线传输信号中继器、数据采集及传输部分。该系统为三层工作方法，其中在线式无线点检设备和离线式无线点检设备为最底层(即第三层)工作设备，关键功效为数据采集和发送，无线网络通讯系统工作在第二层，它将分...
