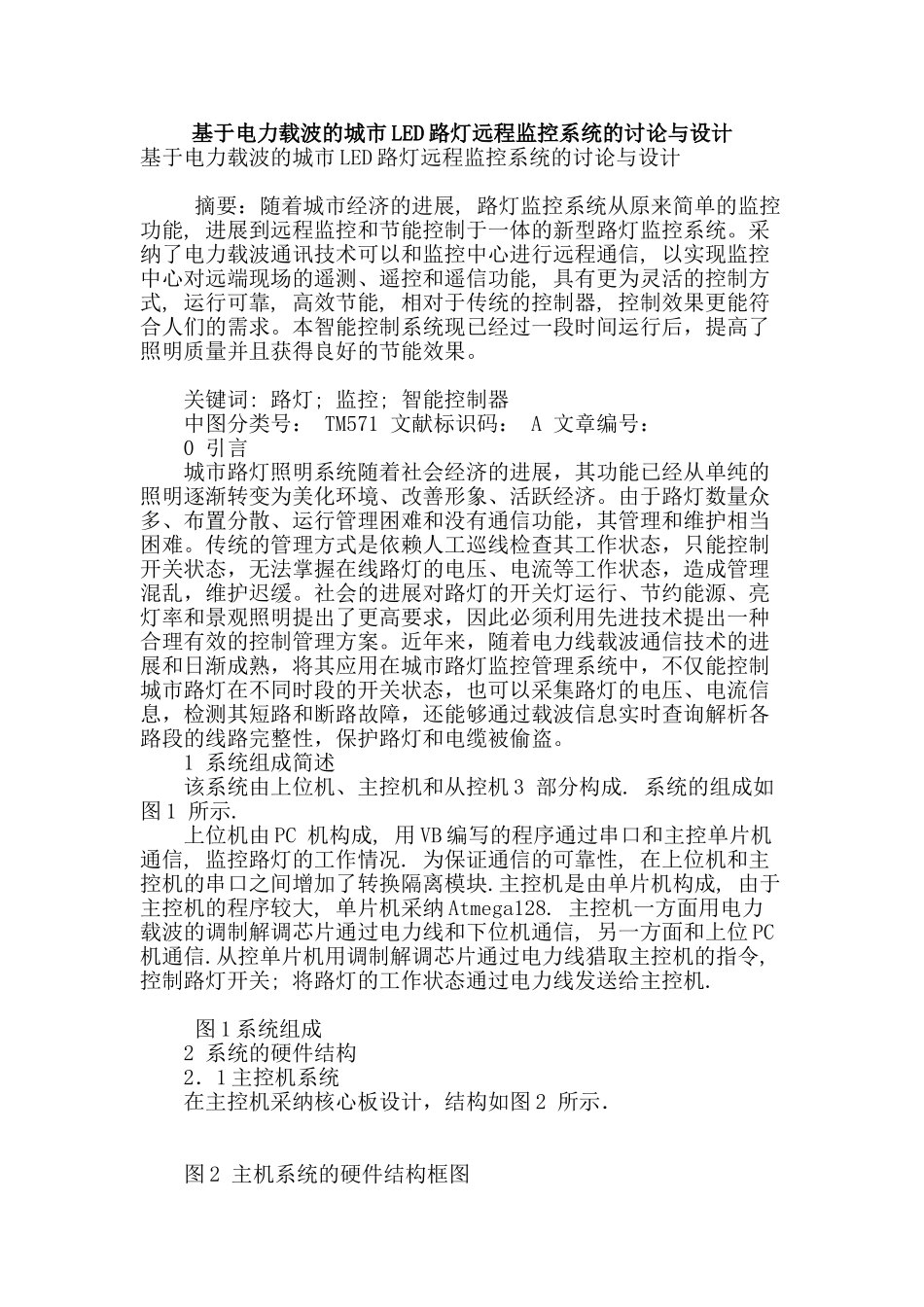

基于电力载波的城市 LED 路灯远程监控系统的讨论与设计基于电力载波的城市 LED 路灯远程监控系统的讨论与设计 摘要：随着城市经济的进展, 路灯监控系统从原来简单的监控功能, 进展到远程监控和节能控制于一体的新型路灯监控系统。采纳了电力载波通讯技术可以和监控中心进行远程通信, 以实现监控中心对远端现场的遥测、遥控和遥信功能, 具有更为灵活的控制方式, 运行可靠, 高效节能, 相对于传统的控制器, 控制效果更能符合人们的需求。本智能控制系统现已经过一段时间运行后，提高了照明质量并且获得良好的节能效果。 关键词: 路灯; 监控; 智能控制器 中图分类号： TM571 文献标识码： A 文章编号： 0 引言 城市路灯照明系统随着社会经济的进展，其功能已经从单纯的照明逐渐转变为美化环境、改善形象、活跃经济。由于路灯数量众多、布置分散、运行管理困难和没有通信功能，其管理和维护相当困难。传统的管理方式是依赖人工巡线检查其工作状态，只能控制开关状态，无法掌握在线路灯的电压、电流等工作状态，造成管理混乱，维护迟缓。社会的进展对路灯的开关灯运行、节约能源、亮灯率和景观照明提出了更高要求，因此必须利用先进技术提出一种合理有效的控制管理方案。近年来，随着电力线载波通信技术的进展和日渐成熟，将其应用在城市路灯监控管理系统中，不仅能控制城市路灯在不同时段的开关状态，也可以采集路灯的电压、电流信息，检测其短路和断路故障，还能够通过载波信息实时查询解析各路段的线路完整性，保护路灯和电缆被偷盗。 1 系统组成简述 该系统由上位机、主控机和从控机 3 部分构成. 系统的组成如图 1 所示. 上位机由 PC 机构成, 用 VB 编写的程序通过串口和主控单片机通信, 监控路灯的工作情况. 为保证通信的可靠性, 在上位机和主控机的串口之间增加了转换隔离模块.主控机是由单片机构成, 由于主控机的程序较大, 单片机采纳 Atmega128. 主控机一方面用电力载波的调制解调芯片通过电力线和下位机通信, 另一方面和上位 PC 机通信.从控单片机用调制解调芯片通过电力线猎取主控机的指令, 控制路灯开关; 将路灯的工作状态通过电力线发送给主控机. 图 1 系统组成 2 系统的硬件结构 2．1 主控机系统 在主控机采纳核心板设计，结构如图 2 所示． 图 2 主机系统的硬件结构框图 主控芯片采纳 AVR ATmega128 芯片． ATmega128 是高性能、低功耗的 8 位微处理器，它的运行...
