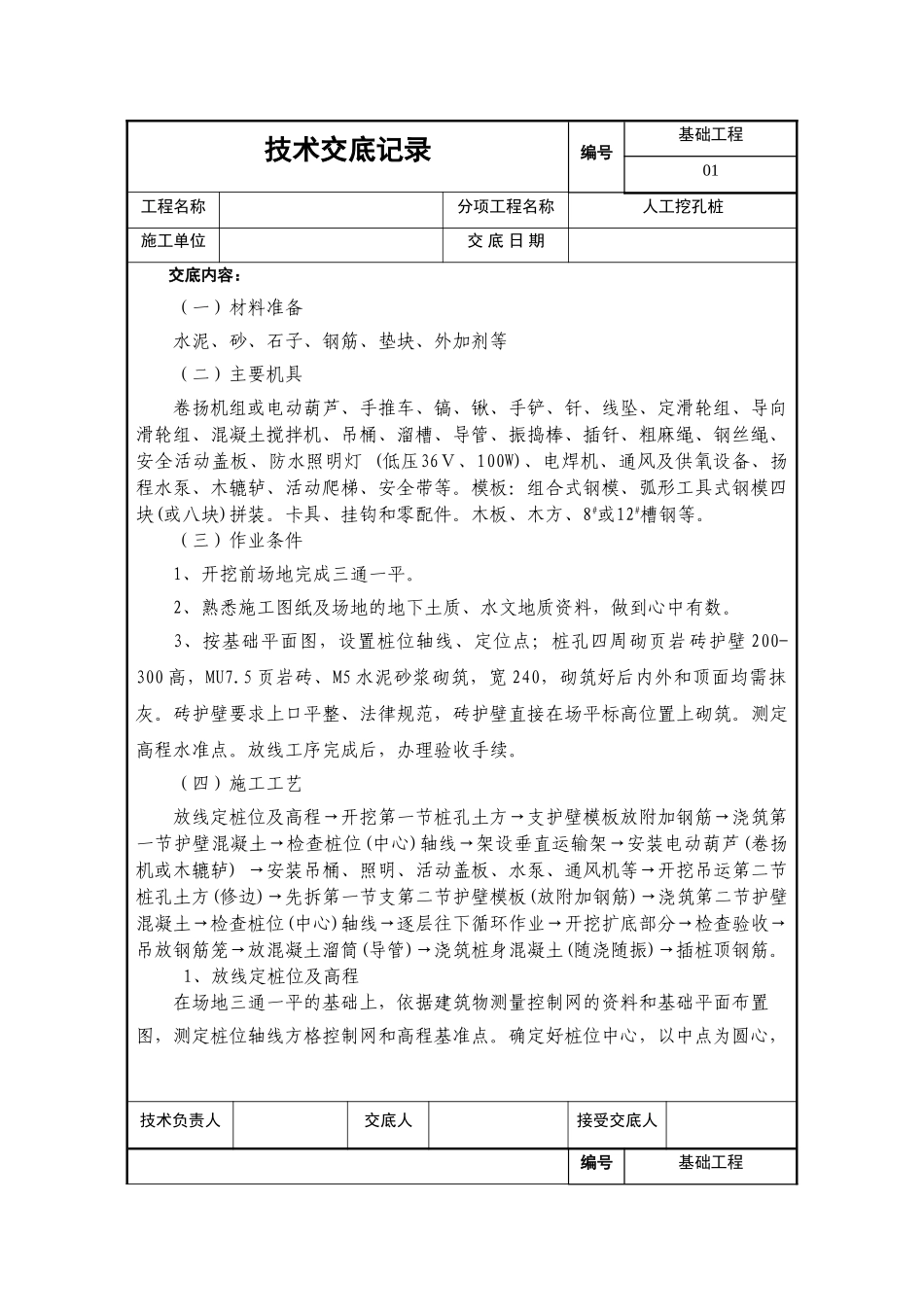

技术交底记录编号基础工程01工程名称分项工程名称人工挖孔桩施工单位交 底 日 期交底内容：（一）材料准备水泥、砂、石子、钢筋、垫块、外加剂等（二）主要机具卷扬机组或电动葫芦、手推车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯 (低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方、8#或12#槽钢等。（三）作业条件1、开挖前场地完成三通一平。2、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。3、按基础平面图，设置桩位轴线、定位点；桩孔四周砌页岩砖护壁 200-300 高，MU7.5 页岩砖、M5 水泥砂浆砌筑，宽 240，砌筑好后内外和顶面均需抹灰。砖护壁要求上口平整、法律规范，砖护壁直接在场平标高位置上砌筑。测定高程水准点。放线工序完成后，办理验收手续。（四）施工工艺放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳) →安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。1、放线定桩位及高程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，技术负责人交底人接受交底人编号基础工程技术交底记录01工程名称重庆消防总队训练基地二期工程分项工程名称人工挖孔桩施工单位重庆建工集团股份有限公司交 底 日 期交底内容：以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。2、开挖第一节桩孔土方开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定，一般0.9～1.2m为宜。3、支护壁模板(放附加钢筋)为防止桩孔壁坍方，确保安全施工，成孔要设置钢筋混凝土(或混凝土)井圈...
