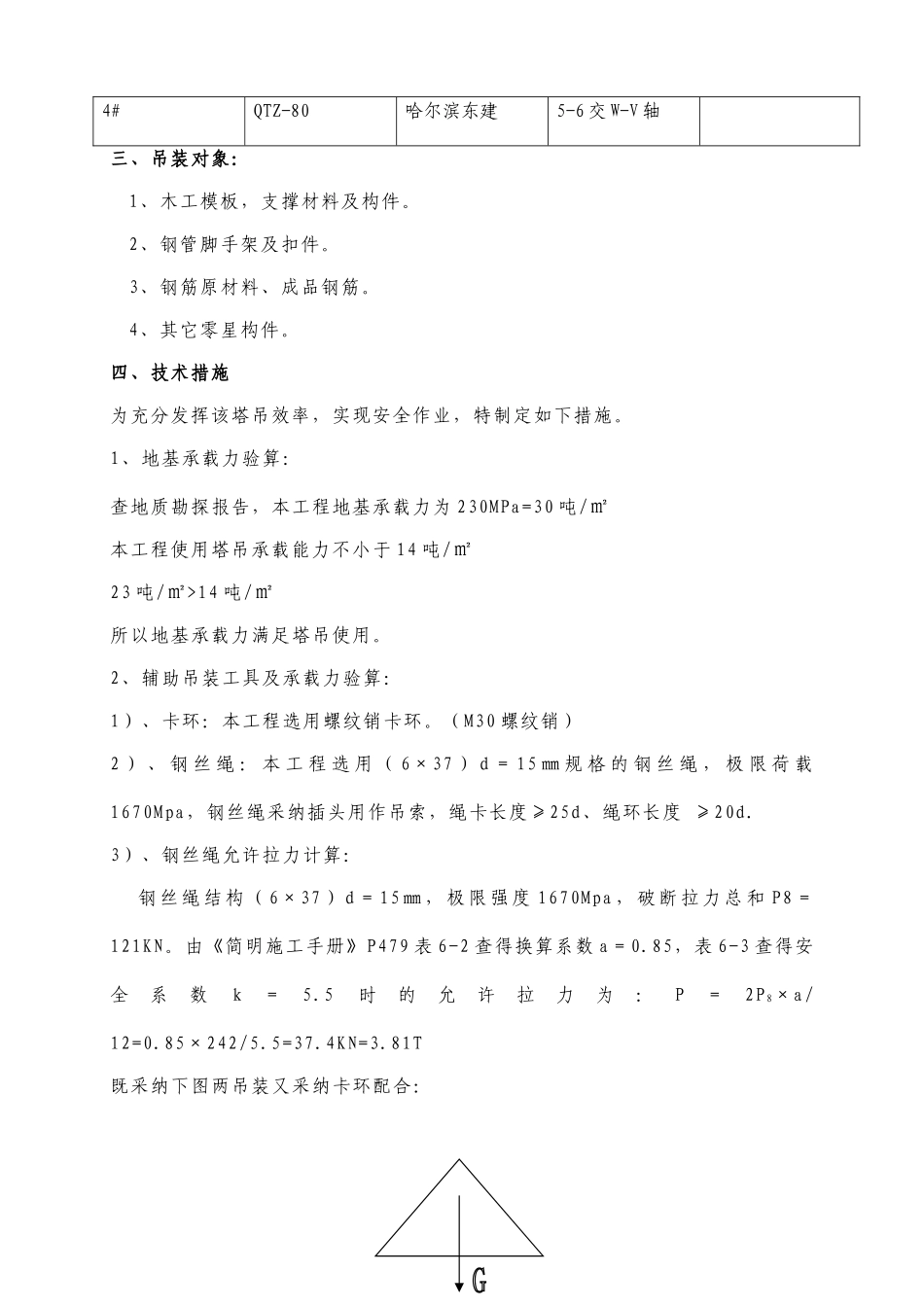

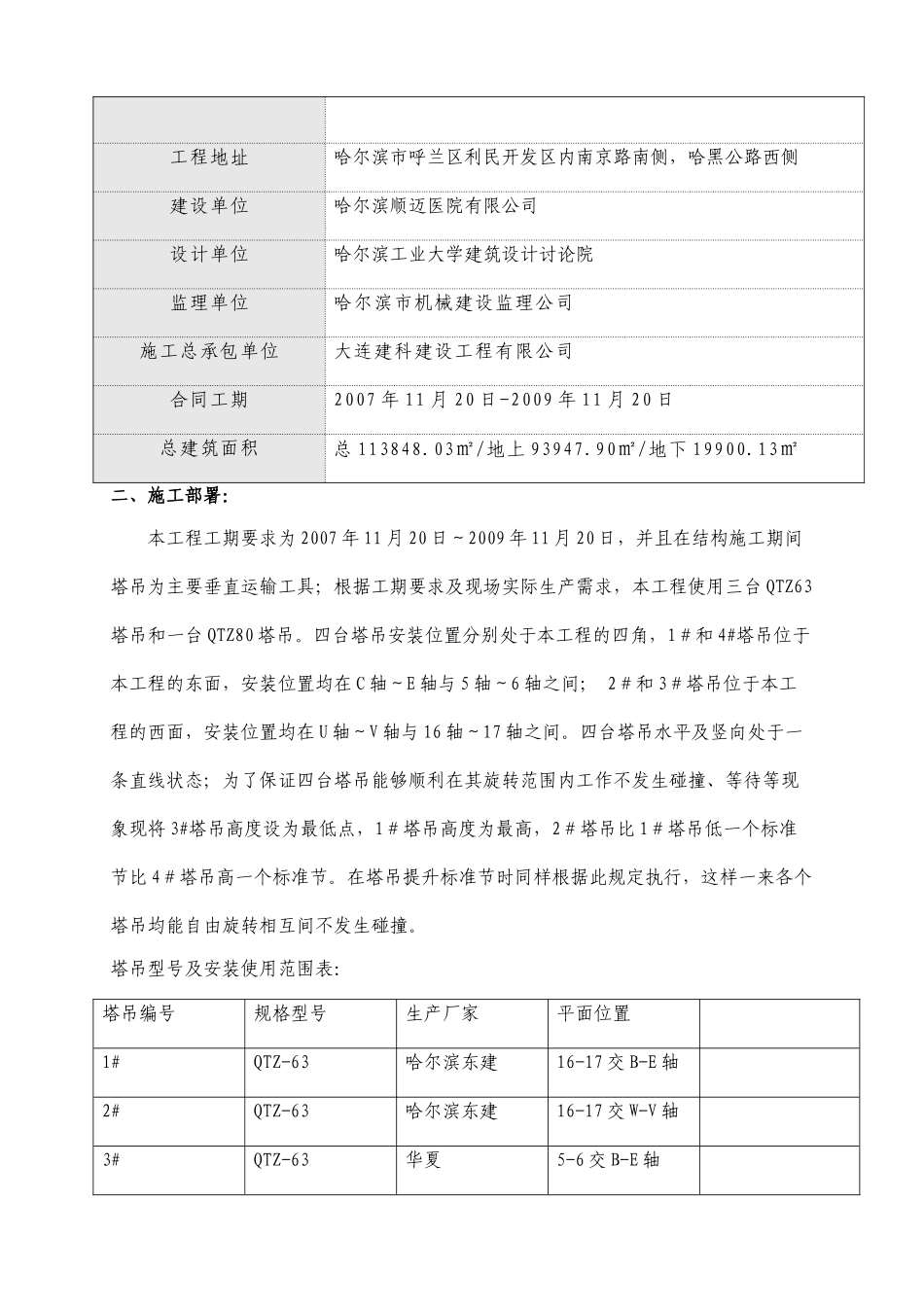

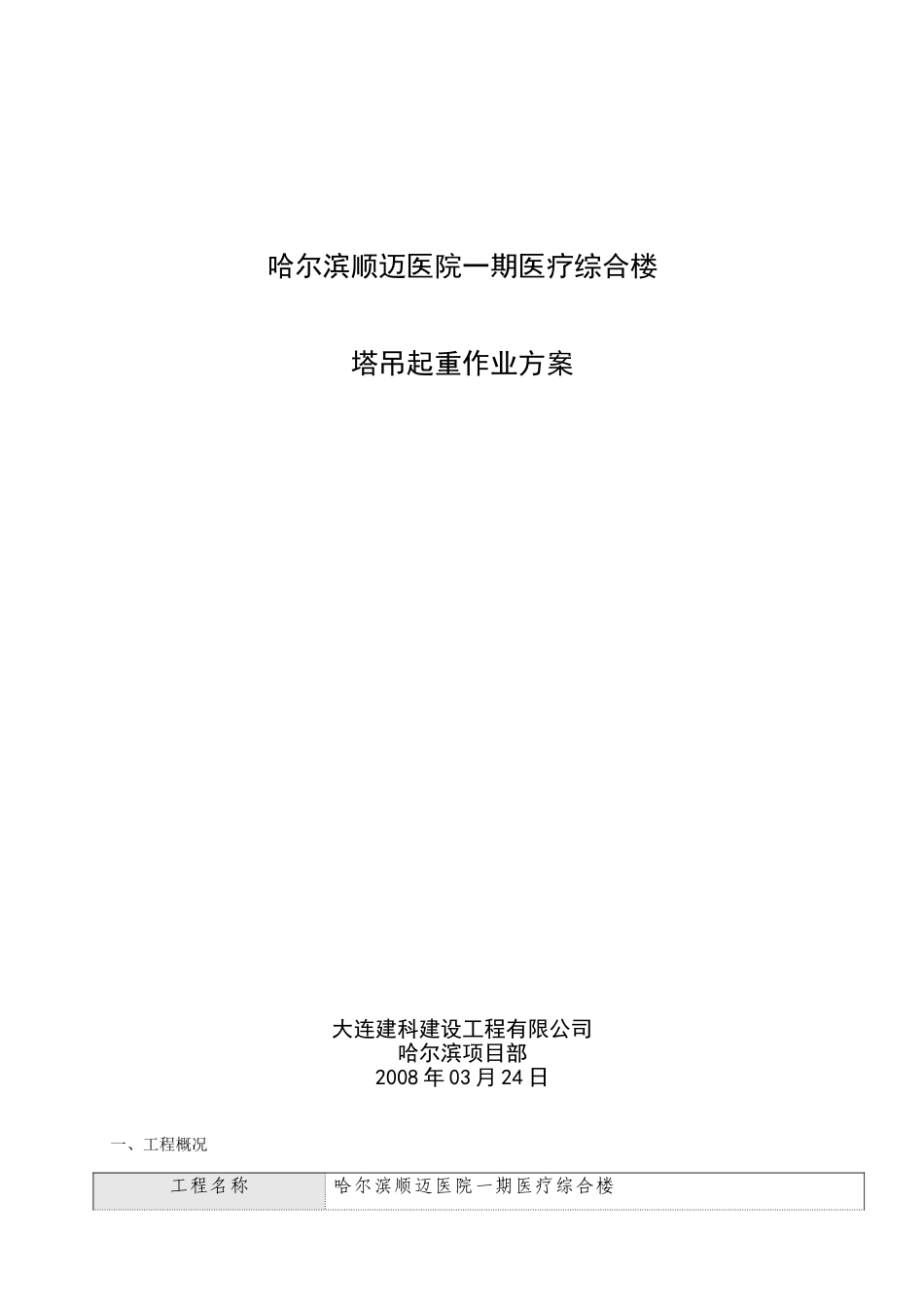

哈尔滨顺迈医院一期医疗综合楼塔吊起重作业方案大连建科建设工程有限公司哈尔滨项目部2008 年 03 月 24 日一、工程概况工程名称哈尔滨顺迈医院一期医疗综合楼工程地址哈尔滨市呼兰区利民开发区内南京路南侧，哈黑公路西侧建设单位哈尔滨顺迈医院有限公司设计单位哈尔滨工业大学建筑设计讨论院监理单位哈尔滨市机械建设监理公司施工总承包单位大连建科建设工程有限公司合同工期2007 年 11 月 20 日-2009 年 11 月 20 日总建筑面积总 113848.03㎡/地上 93947.90㎡/地下 19900.13㎡二、施工部署：本工程工期要求为 2007 年 11 月 20 日～2009 年 11 月 20 日，并且在结构施工期间塔吊为主要垂直运输工具；根据工期要求及现场实际生产需求，本工程使用三台 QTZ63塔吊和一台 QTZ80 塔吊。四台塔吊安装位置分别处于本工程的四角，1＃和 4#塔吊位于本工程的东面，安装位置均在 C 轴～E 轴与 5 轴～6 轴之间； 2＃和 3＃塔吊位于本工程的西面，安装位置均在 U 轴～V 轴与 16 轴～17 轴之间。四台塔吊水平及竖向处于一条直线状态；为了保证四台塔吊能够顺利在其旋转范围内工作不发生碰撞、等待等现象现将 3#塔吊高度设为最低点，1＃塔吊高度为最高，2＃塔吊比 1＃塔吊低一个标准节比 4＃塔吊高一个标准节。在塔吊提升标准节时同样根据此规定执行，这样一来各个塔吊均能自由旋转相互间不发生碰撞。塔吊型号及安装使用范围表：塔吊编号规格型号生产厂家平面位置1#QTZ-63哈尔滨东建16-17 交 B-E 轴2#QTZ-63哈尔滨东建16-17 交 W-V 轴3#QTZ-63华夏5-6 交 B-E 轴4#QTZ-80哈尔滨东建5-6 交 W-V 轴三、吊装对象：1、木工模板，支撑材料及构件。2、钢管脚手架及扣件。3、钢筋原材料、成品钢筋。4、其它零星构件。四、技术措施为充分发挥该塔吊效率，实现安全作业，特制定如下措施。1、地基承载力验算：查地质勘探报告，本工程地基承载力为 230MPa=30 吨/㎡ 本工程使用塔吊承载能力不小于 14 吨/㎡23 吨/㎡>14 吨/㎡所以地基承载力满足塔吊使用。2、辅助吊装工具及承载力验算：1）、卡环：本工程选用螺纹销卡环。（M30 螺纹销）2 ） 、 钢 丝 绳 ： 本 工 程 选 用 （ 6×37 ） d ＝ 15 ㎜ 规 格 的 钢 丝 绳 ， 极 限 荷 载1670Mpa，钢丝绳采纳插头用作吊索，绳卡长度≥25d、绳环长度 ≥20d.3）、钢丝绳允许拉力计算：钢 丝 绳 结 构 （ 6×37 ） d ...
