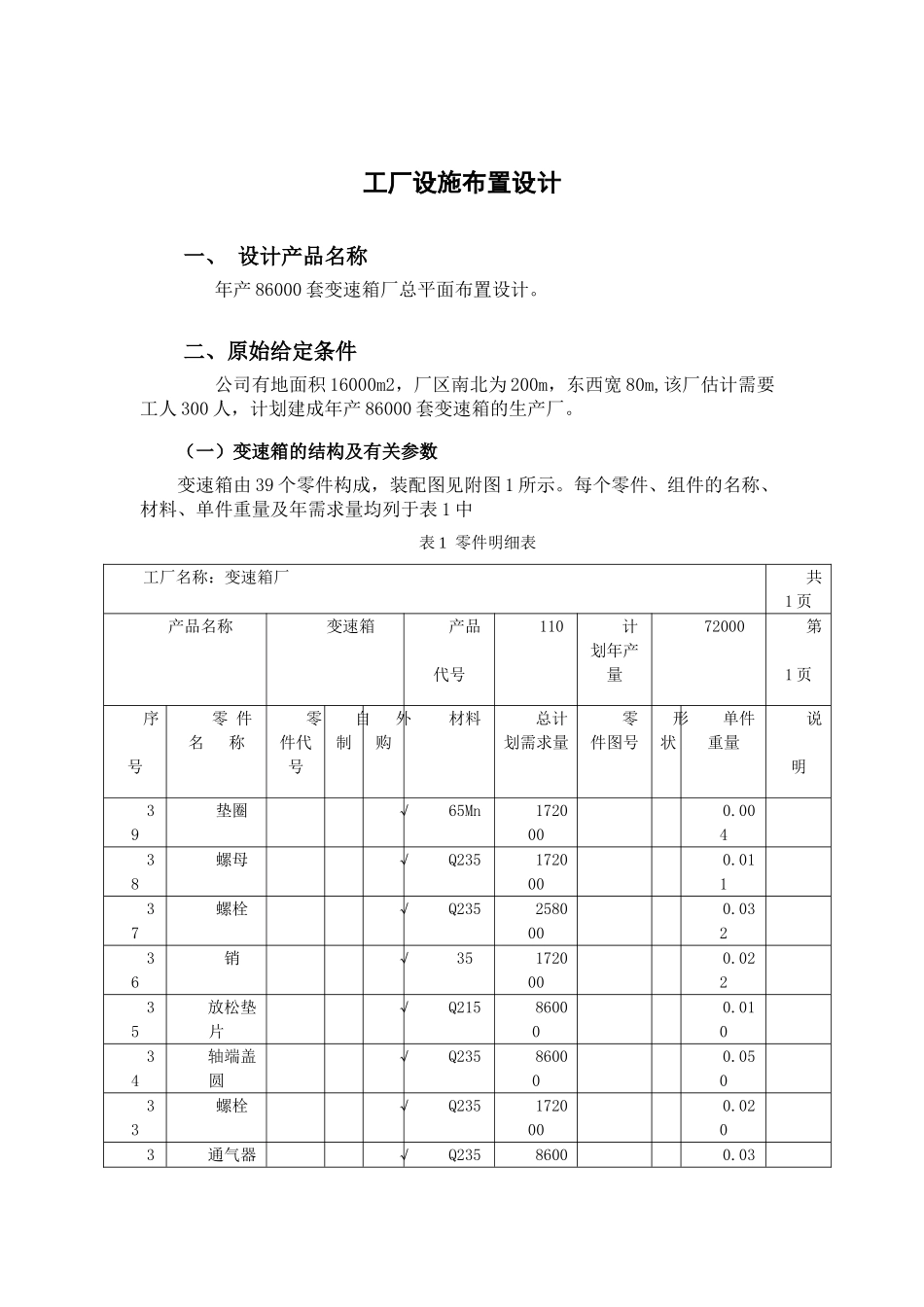

夏林愚变速箱厂总平面设施布置设计

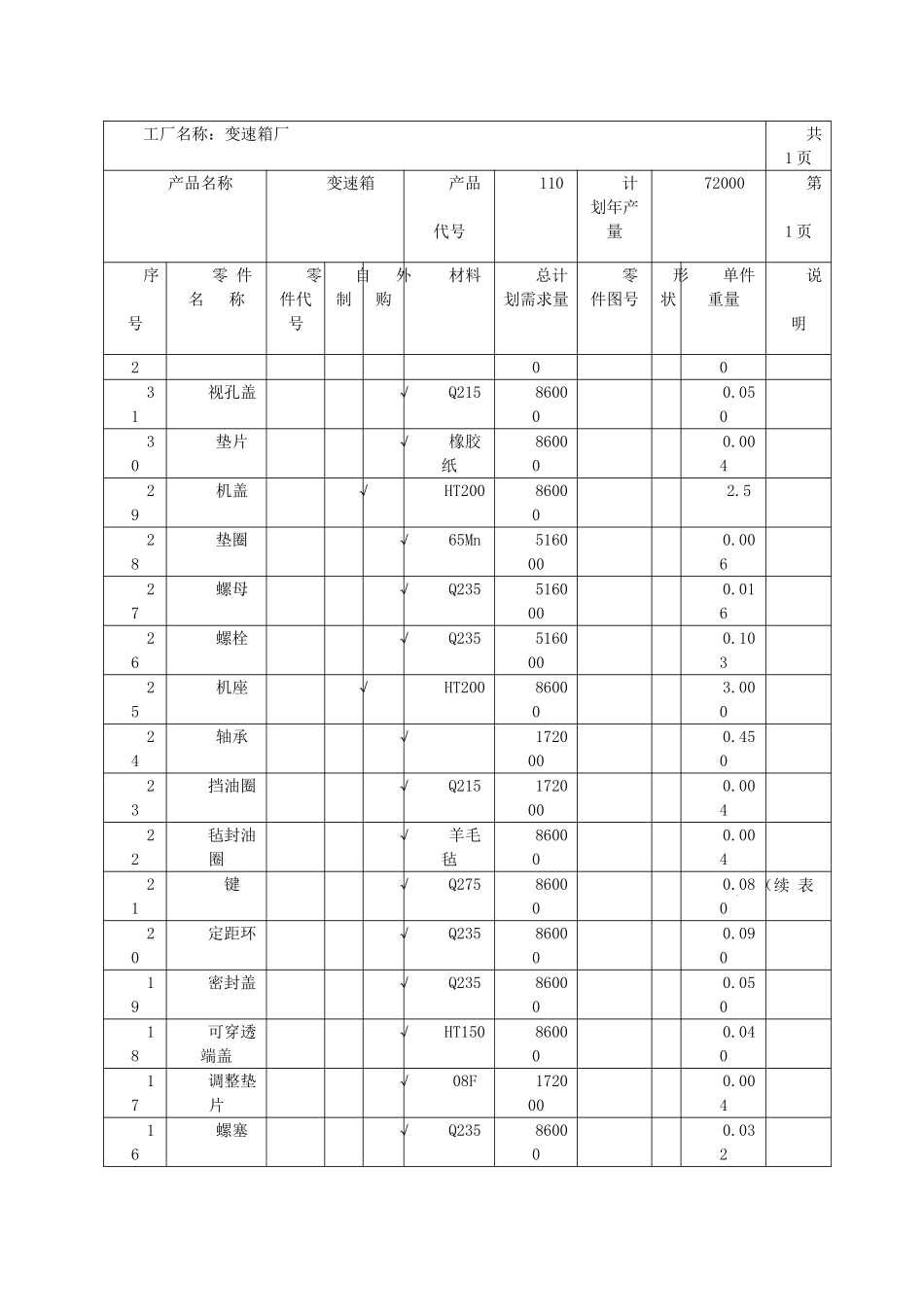

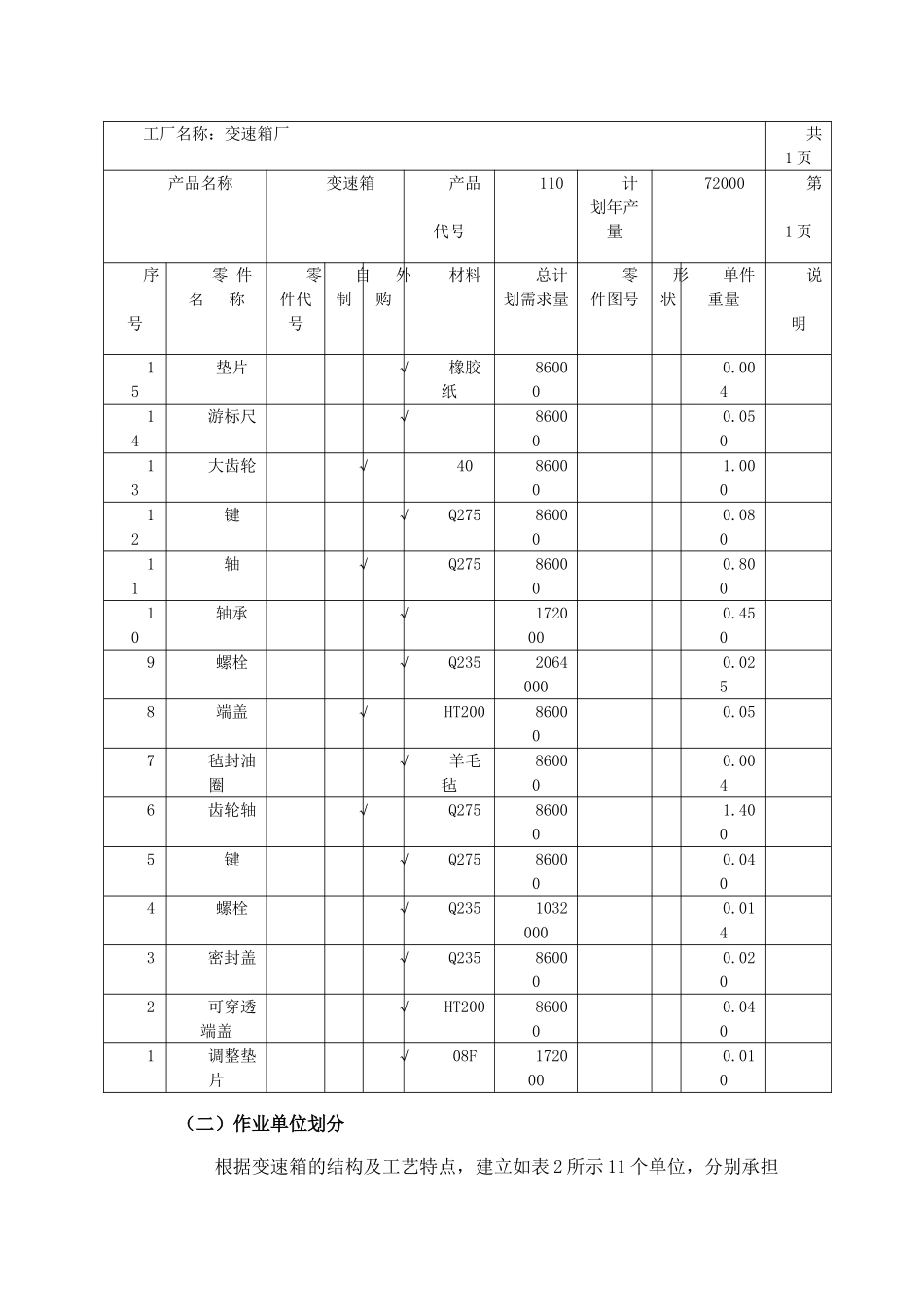

工厂设施布置设计一、 设计产品名称 年产 86000 套变速箱厂总平面布置设计。二、原始给定条件 公司有地面积 16000m2，厂区南北为 200m，东西宽 80m,该厂估计需要工人 300 人，计划建成年产 86000 套变速箱的生产厂。（一）变速箱的结构及有关参数变速箱由 39 个零件构成，装配图见附图 1 所示。每个零件、组件的名称、材料、单件重量及年需求量均列于表 1 中表 1 零件明细表工厂名称：变速箱厂共1 页产品名称变速箱产品代号110计划年产量72000第1 页序号零 件 名 称零件代号自制外购材料总计划需求量零件图号形状单件重量说明39垫圈√65Mn1720000.00438螺母√Q2351720000.01137螺栓√Q2352580000.03236销√351720000.02235放松垫片√Q215860000.01034轴端盖圆√Q235860000.05033螺栓√Q2351720000.0203通气器√Q23586000.03工厂名称：变速箱厂共1 页产品名称变速箱产品代号110计划年产量72000第1 页序号零 件 名 称零件代号自制外购材料总计划需求量零件图号形状单件重量说明20031视孔盖√Q215860000.05030垫片√橡胶纸860000.00429机盖√HT200860002.528垫圈√65Mn5160000.00627螺母√Q2355160000.01626螺栓√Q2355160000.10325机座√HT200860003.00024轴承√1720000.45023挡油圈√Q2151720000.00422毡封油圈√羊毛毡860000.00421键√Q275860000.08020定距环√Q235860000.09019密封盖√Q235860000.05018可穿透端盖√HT150860000.04017调整垫片√08F1720000.00416螺塞√Q235860000.032（续 表1）工厂名称：变速箱厂共1 页产品名称变速箱产品代号110计划年产量72000第1 页序号零 件 名 称零件代号自制外购材料总计划需求量零件图号形状单件重量说明15垫片√橡胶纸860000.00414游标尺√860000.05013大齿轮√40860001.00012键√Q275860000.08011轴√Q275860000.80010轴承√1720000.4509螺栓√Q23520640000.0258端盖√HT200860000.057毡封油圈√羊毛毡860000.0046齿轮轴√Q275860001.4005键√Q275860000.0404螺栓√Q23510320000.0143密封盖√Q235860000.0202可穿透端盖√HT200860000.0401调整垫片√08F1720000.010（二）作业单位划分 根据变速箱的结构及工艺特点，建立如表 2 所示 11 个单位，分别承担原材料储存、备料、热处理、加工与装配、产品性能试验、生产管理等各项生产任务。表 2 作业单位建筑汇总表 序号作业单位名称用途建筑面积/(m×m）备注1原材料库储存钢材、铸锭20×30露天2铸造车间铸造12...
