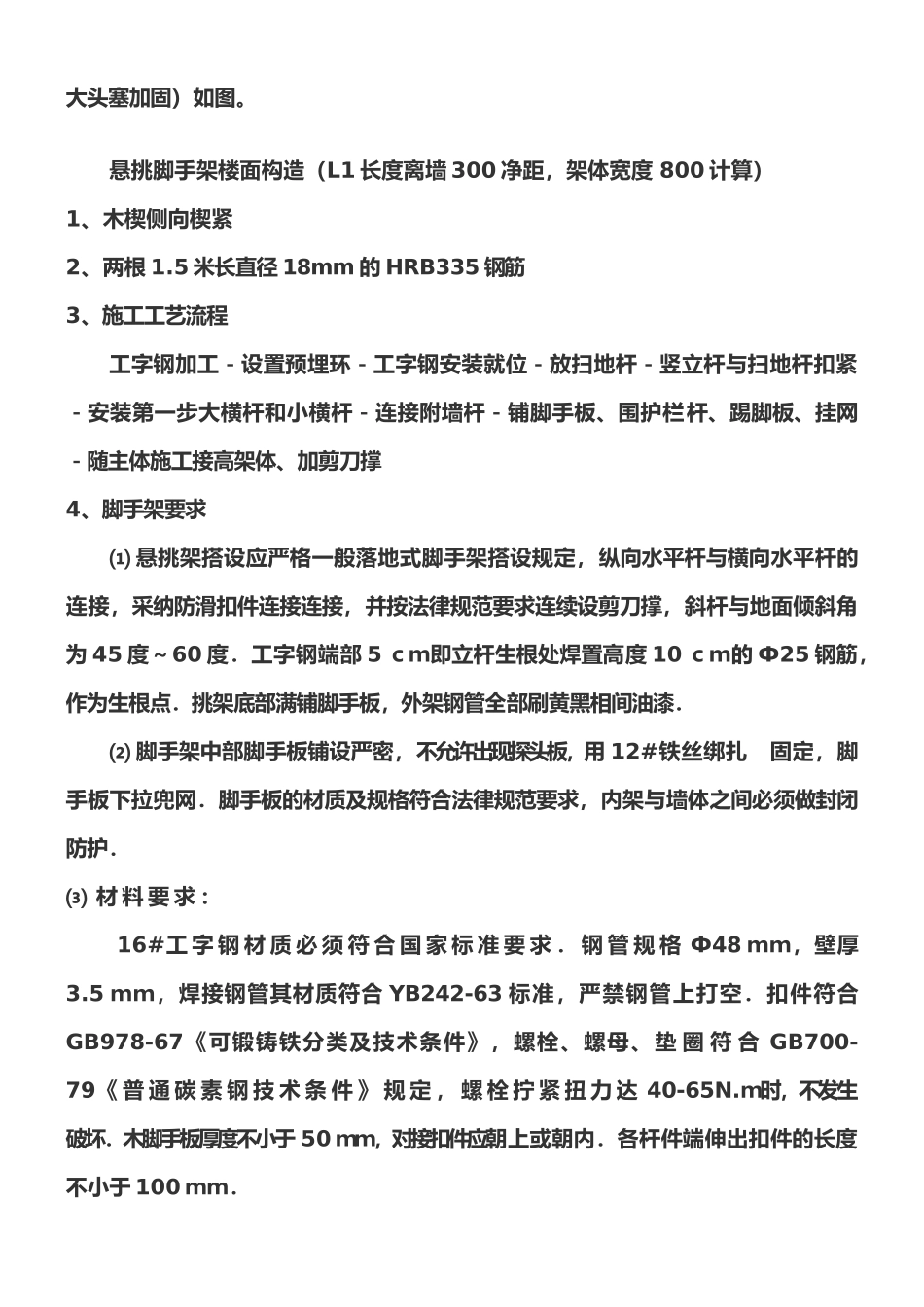

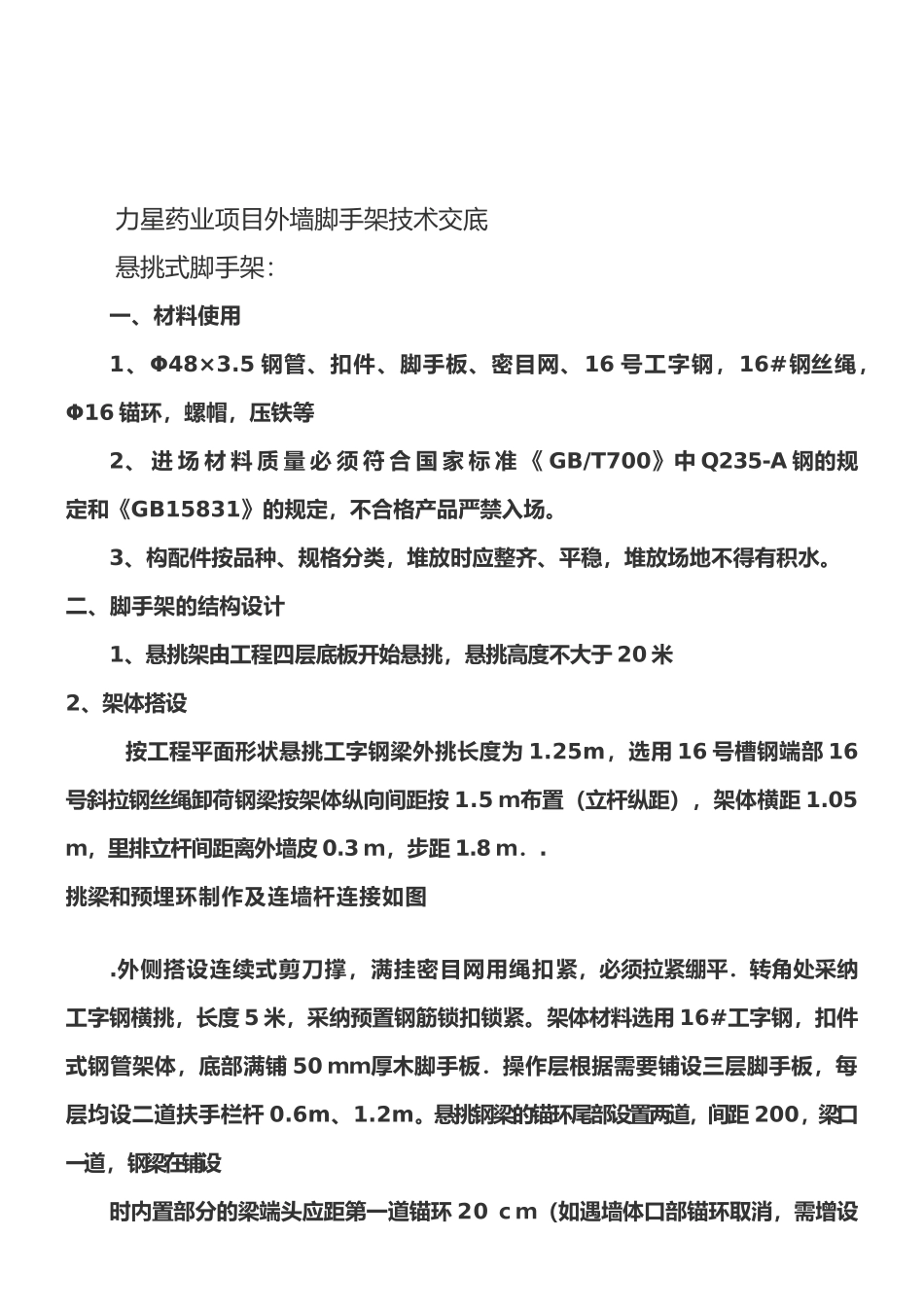

力星药业项目外墙脚手架技术交底悬挑式脚手架：一、材料使用1、Φ48×3.5 钢管、扣件、脚手板、密目网、16 号工字钢，16#钢丝绳，Φ16 锚环，螺帽，压铁等 2、 进 场 材 料 质 量 必 须 符 合 国 家 标 准 《 GB/T700》中 Q235-A 钢的规定和《GB15831》的规定，不合格产品严禁入场。3、构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。二、脚手架的结构设计1、悬挑架由工程四层底板开始悬挑，悬挑高度不大于 20 米2、架体搭设 按工程平面形状悬挑工字钢梁外挑长度为 1.25m，选用 16 号槽钢端部 16号斜拉钢丝绳卸荷钢梁按架体纵向间距按 1.5 ｍ布置（立杆纵距），架体横距 1.05ｍ，里排立杆间距离外墙皮 0.3 ｍ，步距 1.8 ｍ．.挑梁和预埋环制作及连墙杆连接如图.外侧搭设连续式剪刀撑，满挂密目网用绳扣紧，必须拉紧绷平．转角处采纳工字钢横挑，长度 5 米，采纳预置钢筋锁扣锁紧。架体材料选用 16#工字钢，扣件式钢管架体，底部满铺 50 ｍｍ厚木脚手板．操作层根据需要铺设三层脚手板，每层均设二道扶手栏杆 0.6m、1.2m。悬挑钢梁的锚环尾部设置两道，间距 200，梁口一道，钢梁在铺设 时内置部分的梁端头应距第一道锚环 20 ｃｍ（如遇墙体口部锚环取消，需增设大头塞加固）如图。悬挑脚手架楼面构造（L1 长度离墙 300 净距，架体宽度 800 计算）1、木楔侧向楔紧 2、两根 1.5 米长直径 18mm 的 HRB335 钢筋3、施工工艺流程工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑 4、脚手架要求⑴ 悬挑架搭设应严格一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接，采纳防滑扣件连接连接，并按法律规范要求连续设剪刀撑，斜杆与地面倾斜角为 45 度～60 度．工字钢端部 5 ｃｍ即立杆生根处焊置高度 10 ｃｍ的 Ф25 钢筋，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆． ⑵ 脚手架中部脚手板铺设严密，不允许出现探头板，用 12#铁丝绑扎 固定，脚手板下拉兜网．脚手板的材质及规格符合法律规范要求，内架与墙体之间必须做封闭防护．⑶ 材 料 要 求 ： 16#工 字 钢 材 质 必 须 符 合 国 家 标 准 要 求 ． 钢 管 规 格 Ф48 ｍｍ，壁厚3.5 ｍｍ，焊接钢管其材质符合 YB...
