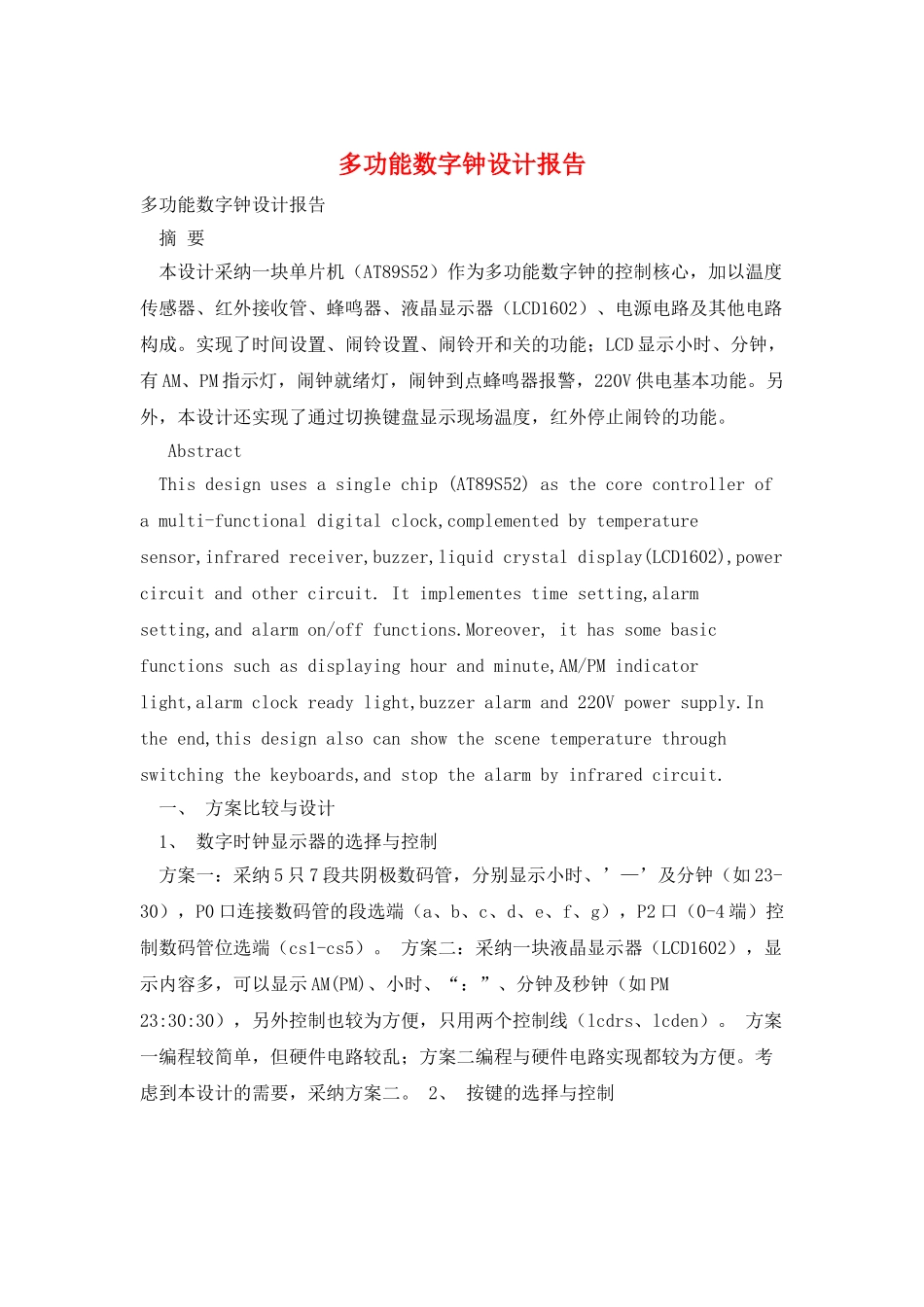

多功能数字钟设计报告

多功能数字钟设计报告多功能数字钟设计报告 摘 要 本设计采纳一块单片机（AT89S52）作为多功能数字钟的控制核心，加以温度传感器、红外接收管、蜂鸣器、液晶显示器（LCD1602）、电源电路及其他电路构成。实现了时间设置、闹铃设置、闹铃开和关的功能；LCD 显示小时、分钟，有 AM、PM 指示灯，闹钟就绪灯，闹钟到点蜂鸣器报警，220V 供电基本功能。另外，本设计还实现了通过切换键盘显示现场温度，红外停止闹铃的功能。 Abstract This design uses a single chip (AT89S52) as the core controller of a multi-functional digital clock,complemented by temperature sensor,infrared receiver,buzzer,liquid crystal display(LCD1602),power circuit and other circuit. It implementes time setting,alarm setting,and alarm on/off functions.Moreover, it has some basic functions such as displaying hour and minute,AM/PM indicator light,alarm clock ready light,buzzer alarm and 220V power supply.In the end,this design also can show the scene temperature through switching the keyboards,and stop the alarm by infrared circuit. 一、 方案比较与设计 1、 数字时钟显示器的选择与控制 方案一：采纳 5 只 7 段共阴极数码管，分别显示小时、’—’及分钟（如 23-30），P0 口连接数码管的段选端（a、b、c、d、e、f、g），P2 口（0-4 端）控制数码管位选端（cs1-cs5）。 方案二：采纳一块液晶显示器（LCD1602），显示内容多，可以显示 AM(PM)、小时、“：”、分钟及秒钟（如 PM 23:30:30），另外控制也较为方便，只用两个控制线（lcdrs、lcden）。 方案一编程较简单，但硬件电路较乱；方案二编程与硬件电路实现都较为方便。考虑到本设计的需要，采纳方案二。 2、 按键的选择与控制 方案一：采纳 4 只轻触按键完成各项功能的设置，分别为功能键、增加键、减少键、开关闹铃键，采纳按键复用的设计思路。此种方案硬件简单，软件实现困难。 方案二：采纳 6 只轻触按键完成各项功能的设置，分别为设置时间、设置闹铃、调整小时、调整分钟、开闹铃、关闹铃，采纳分模块的设计思路。此种方案必第一种只多 2 只按键，软件实现较为方便。所以采纳方案二。 二、 系统设计 1、 系统框图 AM、PM 闹铃就绪 LED 指示灯...
