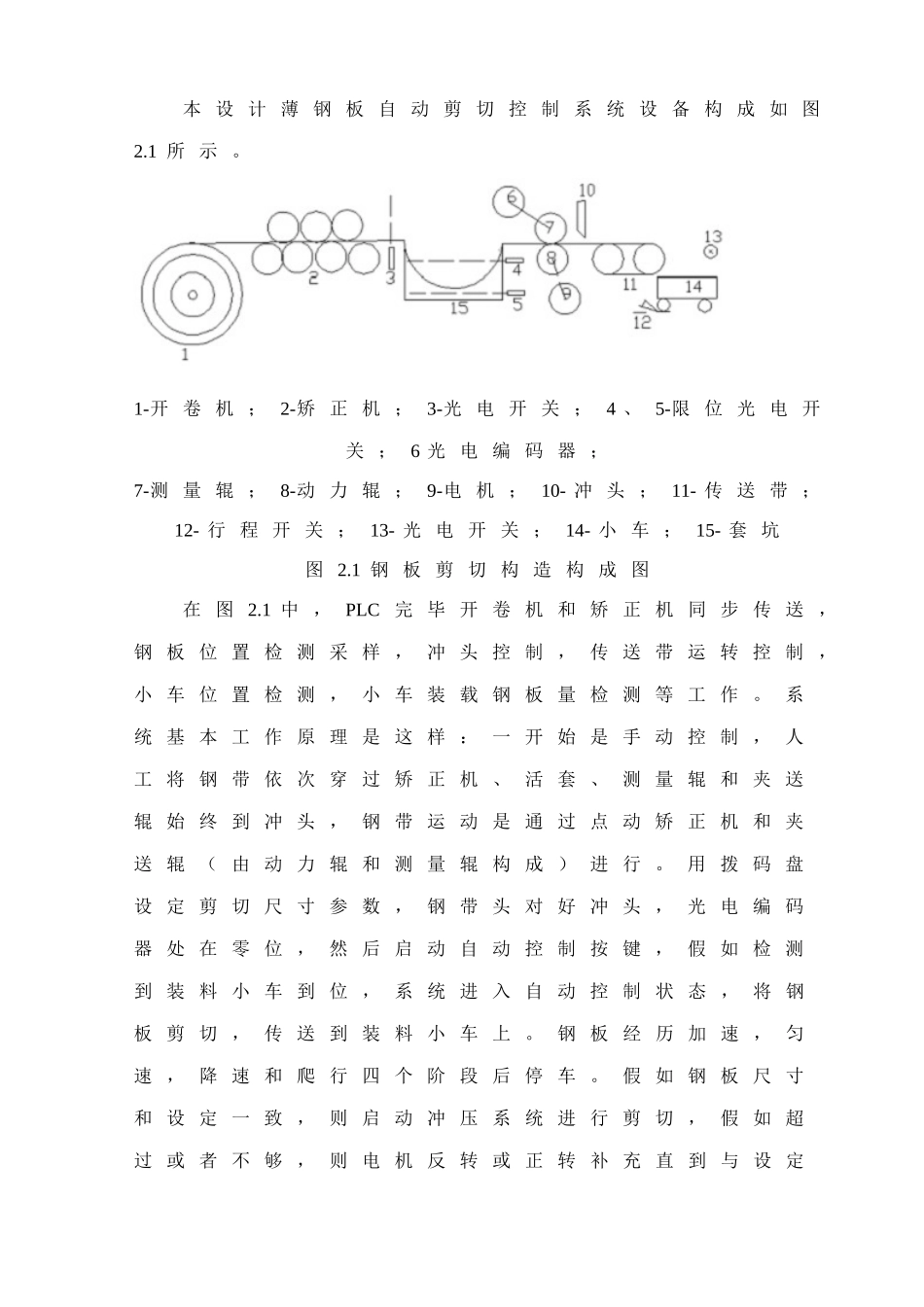

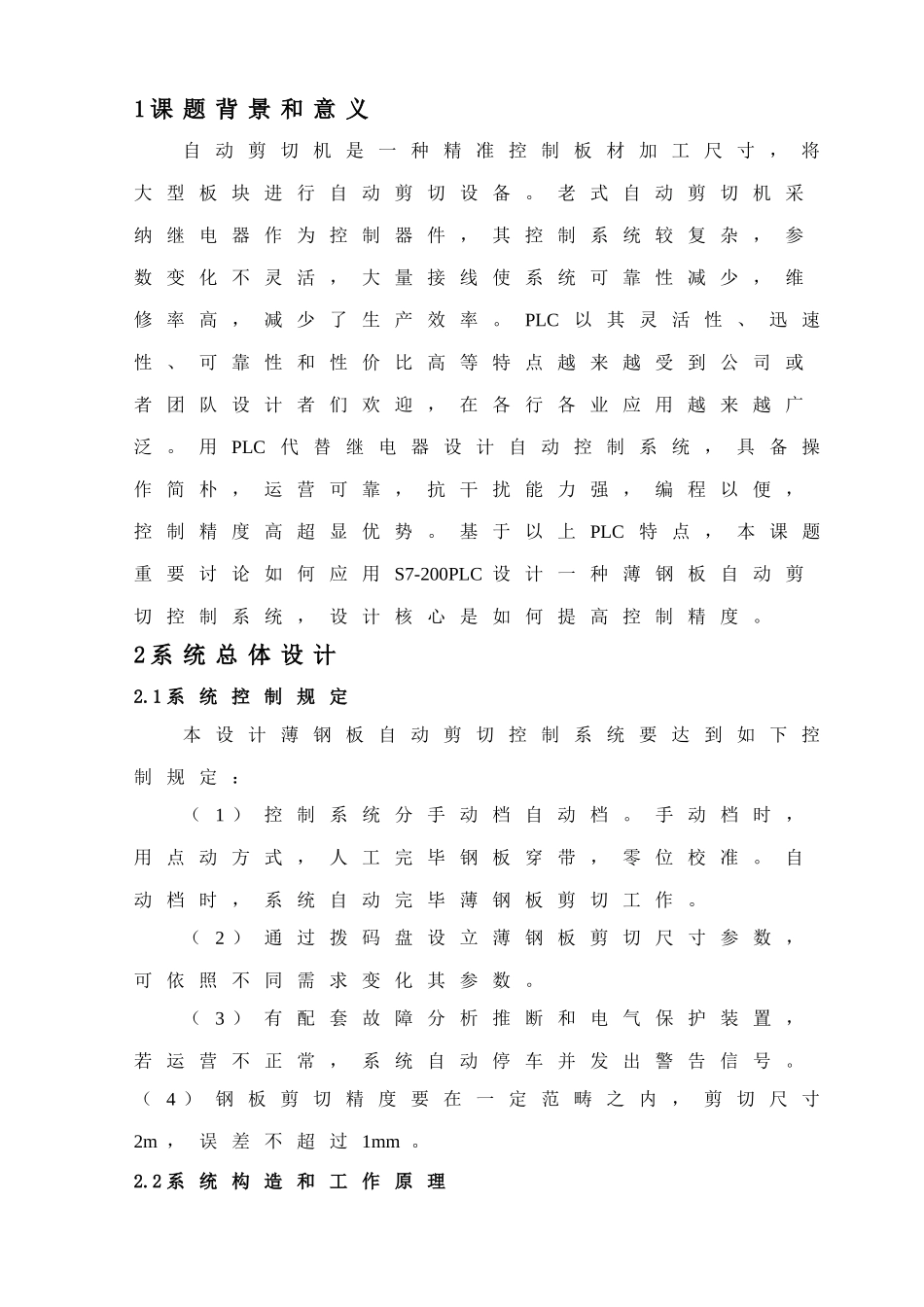

1 课 题 背 景 和 意 义自 动 剪 切 机 是 一 种 精 准 控 制 板 材 加 工 尺 寸 ， 将大 型 板 块 进 行 自 动 剪 切 设 备 。 老 式 自 动 剪 切 机 采纳 继 电 器 作 为 控 制 器 件 ， 其 控 制 系 统 较 复 杂 ， 参数 变 化 不 灵 活 ， 大 量 接 线 使 系 统 可 靠 性 减 少 ， 维修 率 高 ， 减 少 了 生 产 效 率 。 PLC 以 其 灵 活 性 、 迅 速性 、 可 靠 性 和 性 价 比 高 等 特 点 越 来 越 受 到 公 司 或者 团 队 设 计 者 们 欢 迎 ， 在 各 行 各 业 应 用 越 来 越 广泛 。 用 PLC 代 替 继 电 器 设 计 自 动 控 制 系 统 ， 具 备 操作 简 朴 ， 运 营 可 靠 ， 抗 干 扰 能 力 强 ， 编 程 以 便 ，控 制 精 度 高 超 显 优 势 。 基 于 以 上 PLC 特 点 ， 本 课 题重 要 讨 论 如 何 应 用 S7-200PLC 设 计 一 种 薄 钢 板 自 动 剪切 控 制 系 统 ， 设 计 核 心 是 如 何 提 高 控 制 精 度 。2 系 统 总 体 设 计2.1 系 统 控 制 规 定本 设 计 薄 钢 板 自 动 剪 切 控 制 系 统 要 达 到 如 下 控制 规 定 ：（ 1 ） 控 制 系 统 分 手 动 档 自 动 档 。 手 动 档 时 ，用 点 动 方 式 ， 人 工 完 毕 钢 板 穿 带 ， 零 位 校 准 。 自动 档 时 ， 系 统 自 动 完 毕 薄 钢 板 剪 切 工 作 。（ 2 ） 通 过 拨 码 盘 设 立 薄 钢 板 剪 切 尺 寸 参 数 ，可 依 照 不 同 需 求 变 化 其 参 数 。（ 3 ） 有 配 套 故 障 分 析 推 断 和 电 气 保 护 装 置 ，若 运 营 不 正 常 ， 系 统 自 动 停 车 并 发 出 警 告 信 号 。（ 4 ） 钢 板 剪 切 精 度 要 在 一 定 范 畴 之 内 ， 剪 切 尺 寸2m ， 误 差 不 超 过 1mm 。2.2 系 统 构 造 和 工 作 原 理本 设 计 薄 钢 板 自 动 剪 切 控 制 系 统 设 备 构 成 如 图2.1 所 示 。1-开 卷 机 ； 2-矫 正 机 ； 3-光 电 开 关 ； 4 、 5-限 位 光 ...
