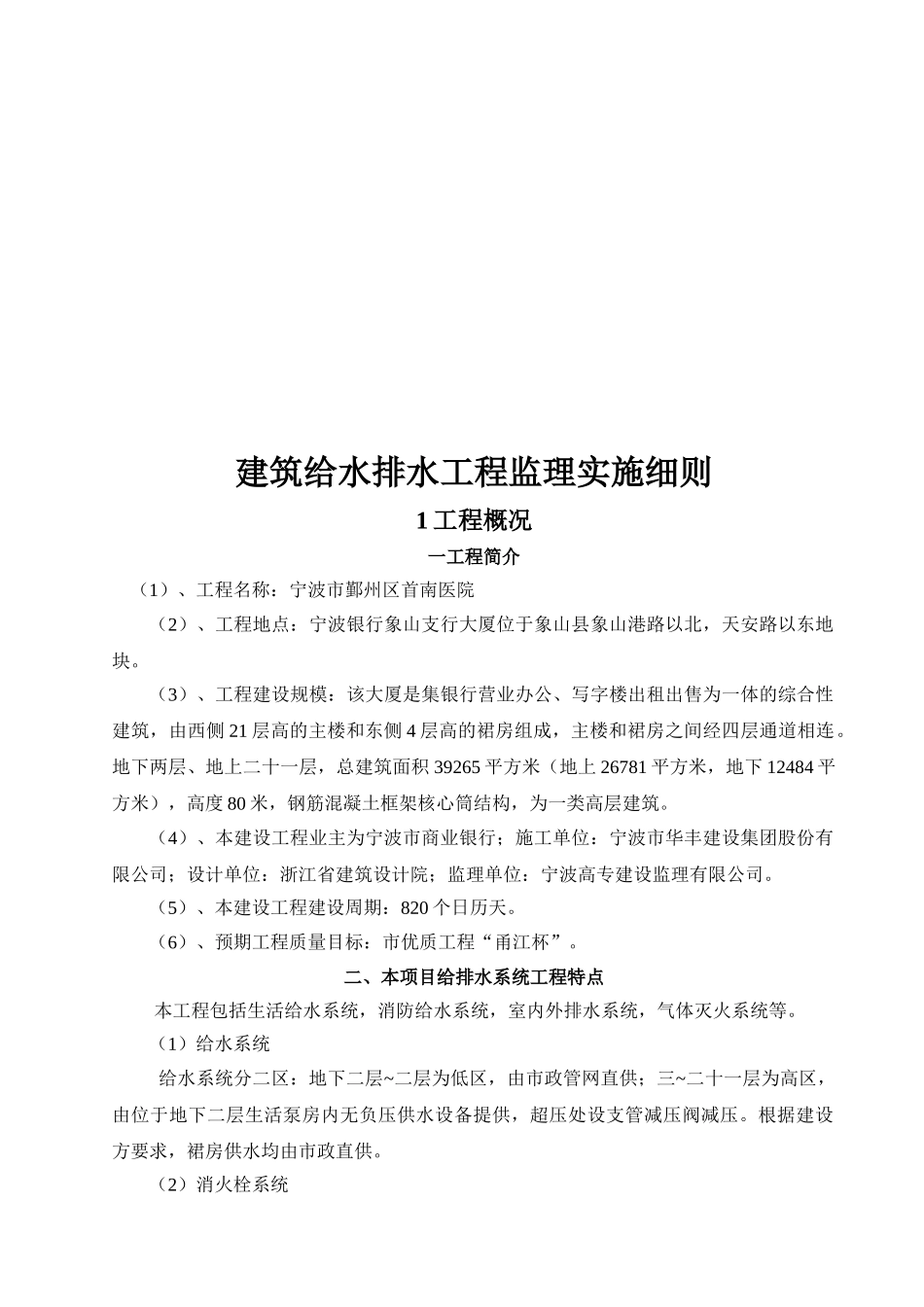

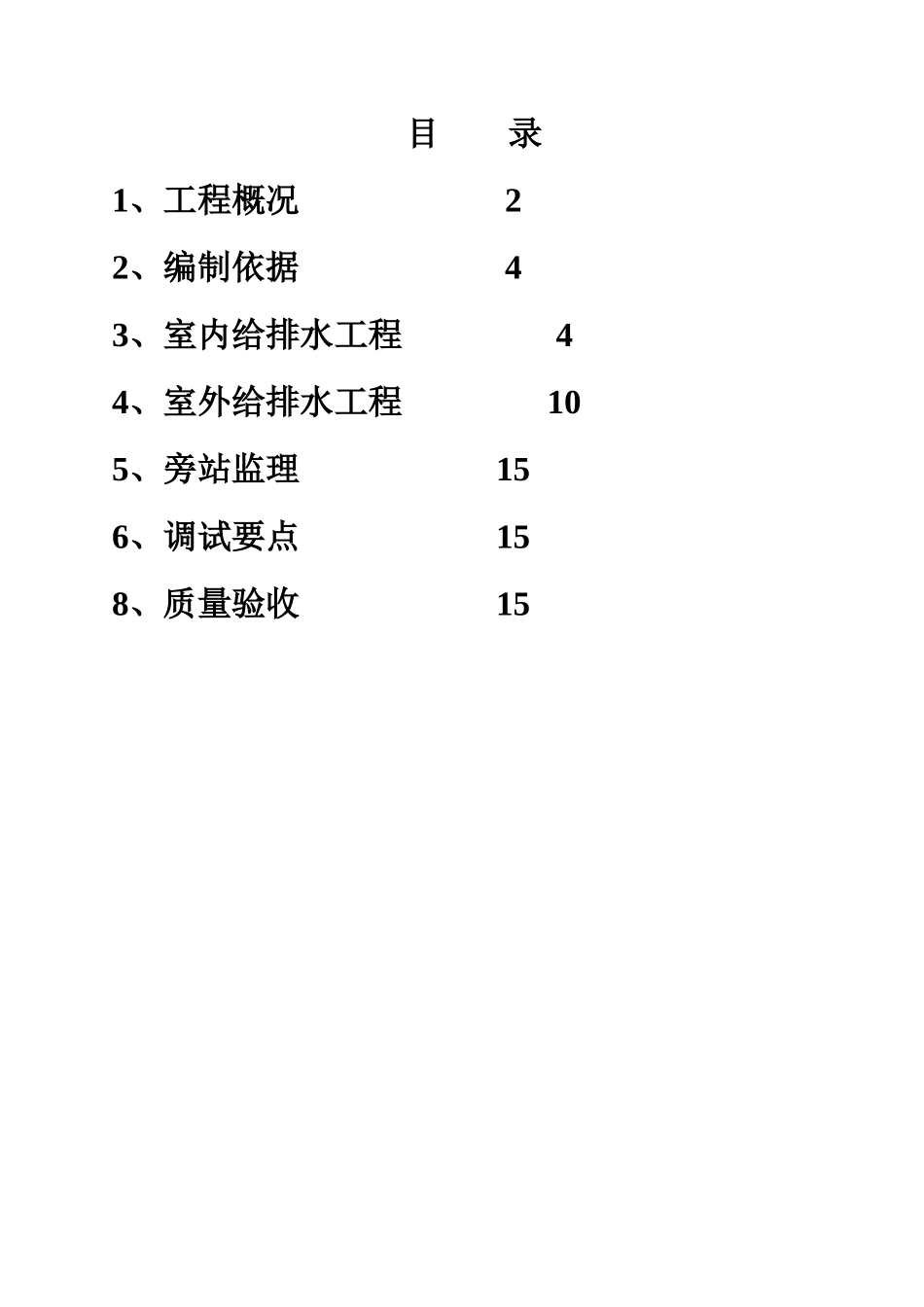

目 录1、工程概况 22、编制依据 43、室内给排水工程 44、室外给排水工程 105、旁站监理 156、调试要点 158、质量验收 15建筑给水排水工程监理实施细则1 工程概况一工程简介 （1）、工程名称：宁波市鄞州区首南医院（2）、工程地点：宁波银行象山支行大厦位于象山县象山港路以北，天安路以东地块。（3）、工程建设规模：该大厦是集银行营业办公、写字楼出租出售为一体的综合性建筑，由西侧 21 层高的主楼和东侧 4 层高的裙房组成，主楼和裙房之间经四层通道相连。地下两层、地上二十一层，总建筑面积 39265 平方米（地上 26781 平方米，地下 12484 平方米），高度 80 米，钢筋混凝土框架核心筒结构，为一类高层建筑。（4）、本建设工程业主为宁波市商业银行；施工单位：宁波市华丰建设集团股份有限公司；设计单位：浙江省建筑设计院；监理单位：宁波高专建设监理有限公司。（5）、本建设工程建设周期：820 个日历天。（6）、预期工程质量目标：市优质工程“甬江杯”。二、本项目给排水系统工程特点本工程包括生活给水系统，消防给水系统，室内外排水系统，气体灭火系统等。（1）给水系统给水系统分二区：地下二层~二层为低区，由市政管网直供；三~二十一层为高区，由位于地下二层生活泵房内无负压供水设备提供，超压处设支管减压阀减压。根据建设方要求，裙房供水均由市政直供。（2）消火栓系统在地下车库、塔楼及裙房内设置了室内消防栓系统，室内消火栓用水量 40L/S。消火栓系统位于地下层消防泵房内，选用 XBD12/40-SLH 型沟通恒压泵（Q=40L/S.H=120m。N=90KW）二台，一用一备。消火栓泵由单体内消火栓处的启动按钮通过消防控制中心启动，也可在消防控制中心人工启动。地下车库、塔楼及裙房内消火栓管道布置成环状管网，设两条进水管与环状消防管相连。室内消火栓布置保证任何部位均有两个消火栓的水枪充实水柱同时到达。消火栓系统设有三个室外地上式水泵接合器。消火栓系统设二个分区，地下二层~四层为低区；五~二十一层为高区。超压处消火栓采纳 RFHX 调压型消火栓减压阀阀后压力设定 0.3MPa（3）喷淋系统A、地下车库、塔楼及裙房内设置有自动喷淋系统，按中危险级Ⅱ级设置，设计水量为 30L/S.。B、自动喷淋泵位于地下二层消防泵房内，选用 XBD12/30-SLH 型沟通恒压泵（Q=30L/S.H=120m。N=75KW）二台，一用一备。C、自动喷淋系统设湿式报警阀 7 套，位于地下二层水泵房内。不同防火分区及各层各设有水流指...
