安装工程施工组织设计

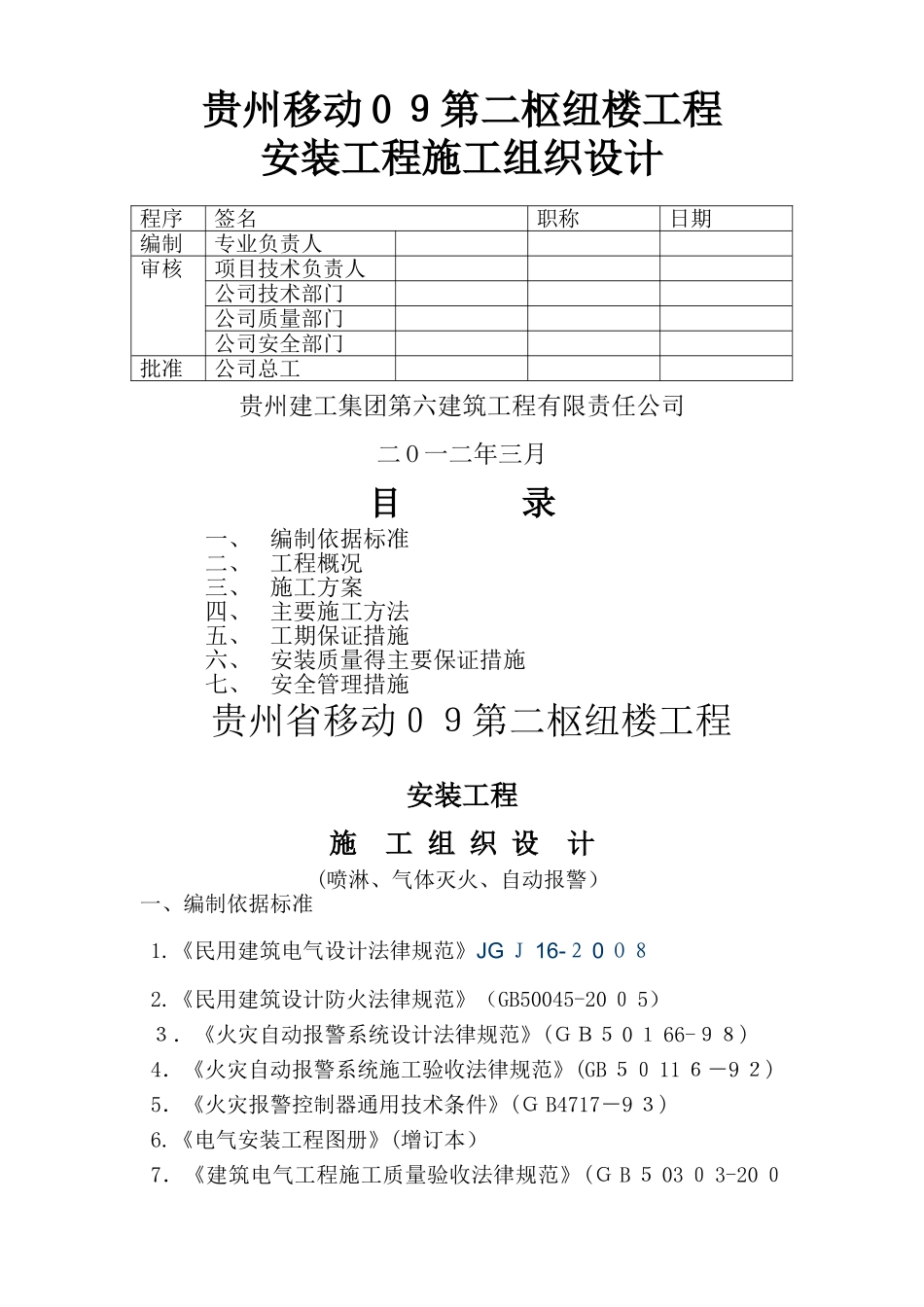

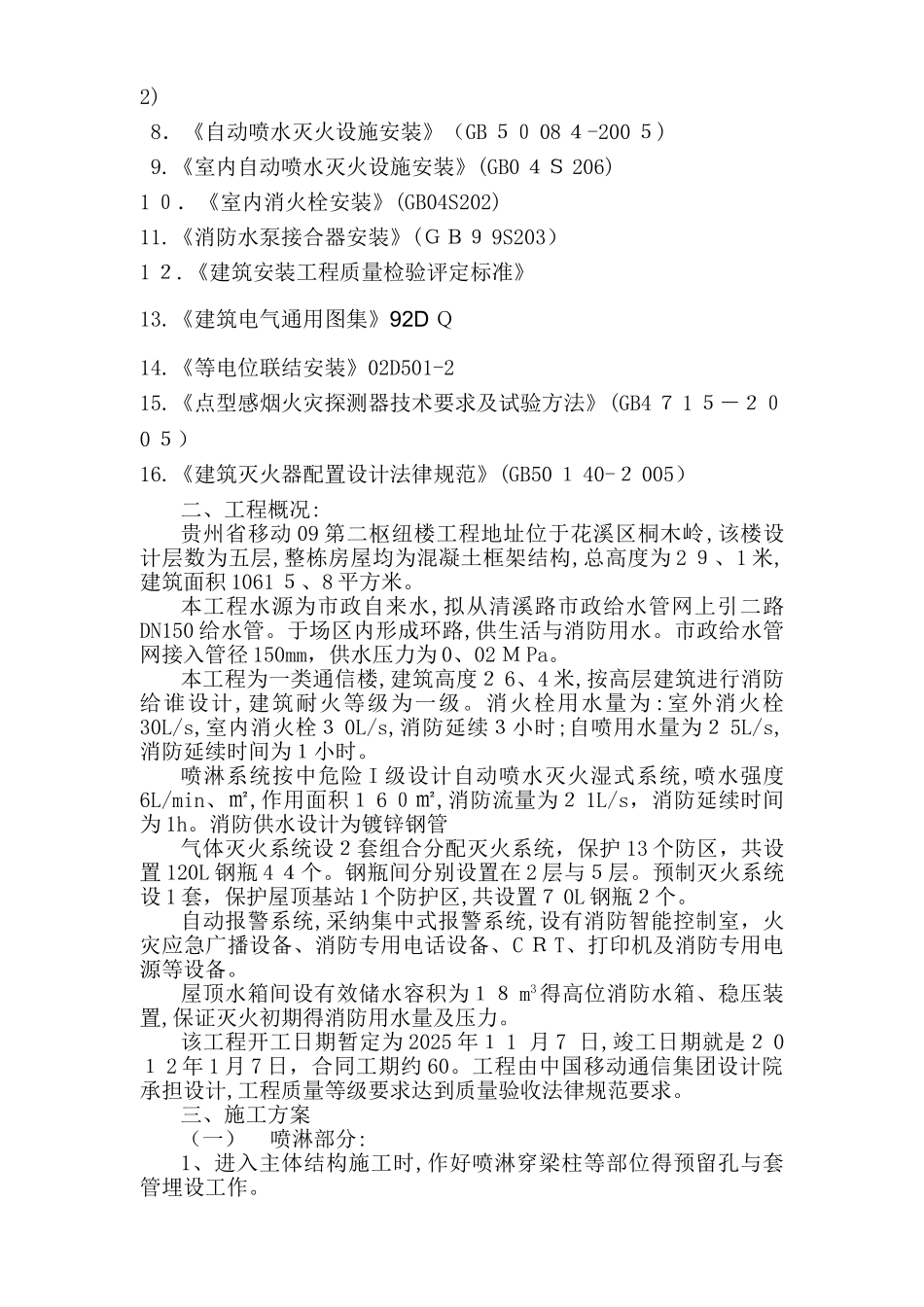

贵州移动 0 ９第二枢纽楼工程安装工程施工组织设计程序签名职称日期编制专业负责人审核项目技术负责人公司技术部门公司质量部门公司安全部门批准公司总工贵州建工集团第六建筑工程有限责任公司 二 O 一二年三月目 录一、 编制依据标准二、 工程概况三、 施工方案四、 主要施工方法五、 工期保证措施六、 安装质量得主要保证措施七、 安全管理措施贵州省移动０９第二枢纽楼工程安装工程施 工 组 织 设 计(喷淋、气体灭火、自动报警）一、编制依据标准 1.《民用建筑电气设计法律规范》JG Ｊ 16-２ 0 ０８ 2.《民用建筑设计防火法律规范》（GB50045-20 ０ 5）３．《火灾自动报警系统设计法律规范》(ＧＢ５ 0 １ 66-９８)4．《火灾自动报警系统施工验收法律规范》(GB ５０ 11 ６－9 ２)5．《火灾报警控制器通用技术条件》(Ｇ B4717－9 ３)6.《电气安装工程图册》(增订本）7．《建筑电气工程施工质量验收法律规范》(Ｇ B ５ 03 ０ 3-20 ０2)8．《自动喷水灭火设施安装》（GB ５０ 08 ４-200 ５)9.《室内自动喷水灭火设施安装》(GB0 ４Ｓ 206)1 ０．《室内消火栓安装》(GB04S202)11.《消防水泵接合器安装》(ＧＢ９ 9S203）1 ２.《建筑安装工程质量检验评定标准》13.《建筑电气通用图集》92D Ｑ14.《等电位联结安装》02D501-215.《点型感烟火灾探测器技术要求及试验方法》(GB4 ７ 1 ５－２０0 ５）16.《建筑灭火器配置设计法律规范》(GB50 １ 40-２ 005）二、工程概况:贵州省移动 09 第二枢纽楼工程地址位于花溪区桐木岭,该楼设计层数为五层,整栋房屋均为混凝土框架结构,总高度为 2 ９、1 米,建筑面积 1061 ５、8 平方米。本工程水源为市政自来水,拟从清溪路市政给水管网上引二路DN150 给水管。于场区内形成环路,供生活与消防用水。市政给水管网接入管径 150mm，供水压力为 0、02 Ｍ Pa。本工程为一类通信楼,建筑高度２ 6、4 米,按高层建筑进行消防给谁设计,建筑耐火等级为一级。消火栓用水量为 :室外消火栓30L/s,室内消火栓３ 0L/s,消防延续３小时;自喷用水量为２ 5L/s,消防延续时间为１小时。喷淋系统按中危险 I 级设计自动喷水灭火湿式系统,喷水强度6L/min、㎡,作用面积１ 6 ０㎡,消防流量为２ 1L/s，消防延续时间为 1h。消防供水设计为镀锌钢管气体灭火系统设２套组合分配灭火系统，保护 13 个防区，共设置 120L 钢瓶 4 ４个。钢瓶间分别设置在 2 层与５...
