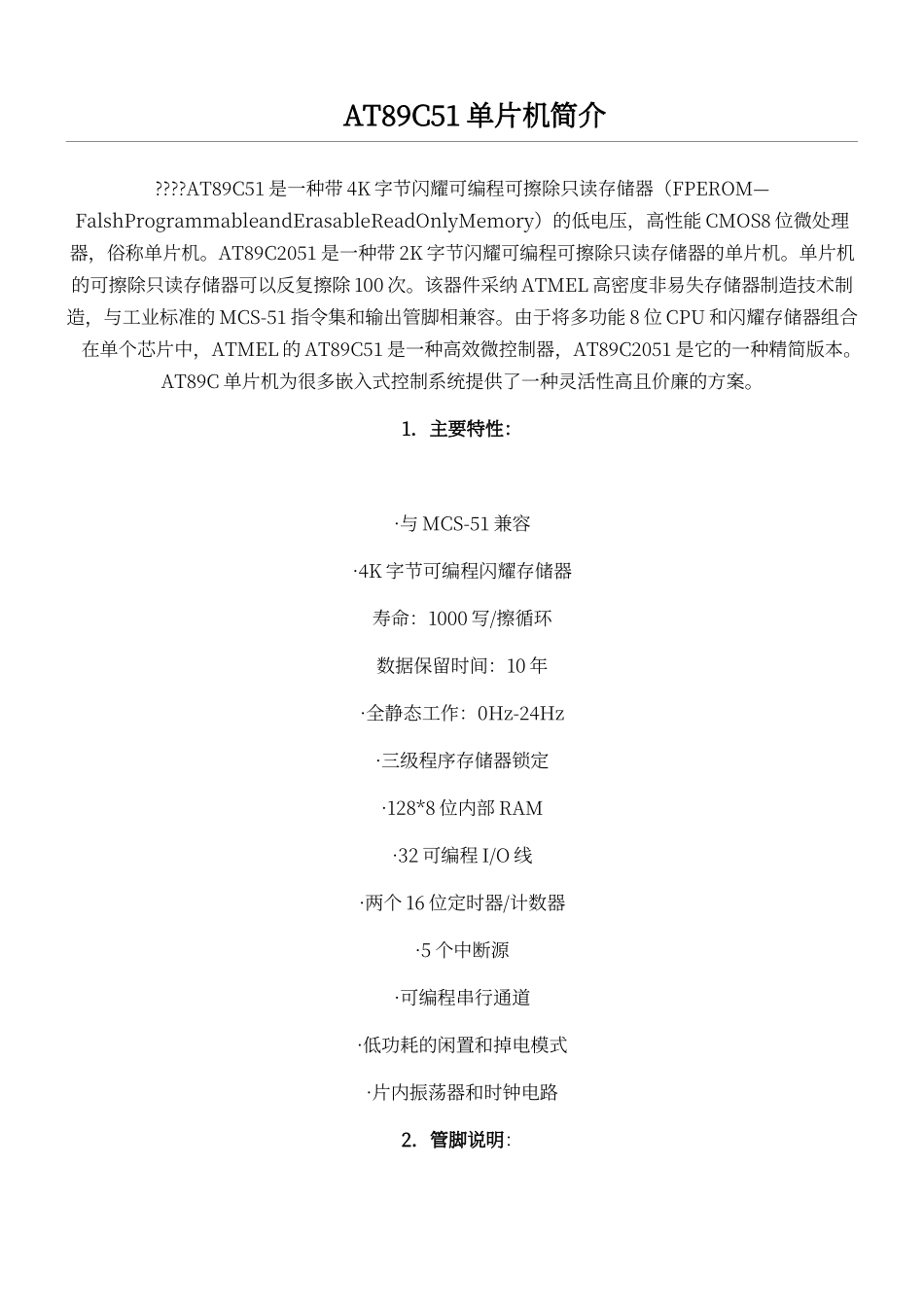

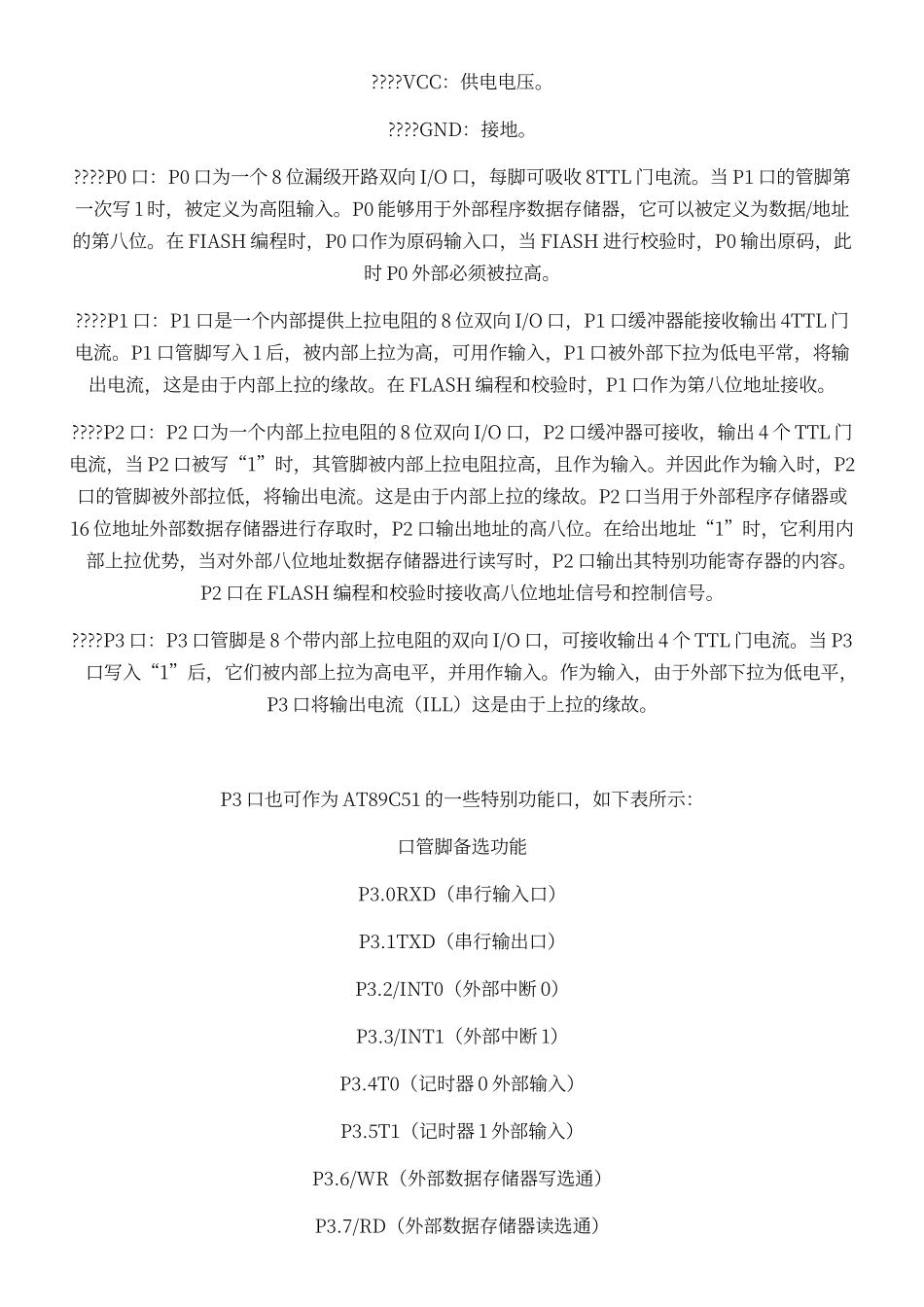

AT89C51 单片机简介????AT89C51 是一种带 4K 字节闪耀可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能 CMOS8 位微处理器，俗称单片机。AT89C2051 是一种带 2K 字节闪耀可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除 100 次。该器件采纳 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51 指令集和输出管脚相兼容。由于将多功能 8 位 CPU 和闪耀存储器组合在单个芯片中，ATMEL 的 AT89C51 是一种高效微控制器，AT89C2051 是它的一种精简版本。AT89C 单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。1．主要特性：·与 MCS-51 兼容·4K 字节可编程闪耀存储器寿命：1000 写/擦循环数据保留时间：10 年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8 位内部 RAM·32 可编程 I/O 线·两个 16 位定时器/计数器·5 个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2．管脚说明：????VCC：供电电压。????GND：接地。????P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收 8TTL 门电流。当 P1 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在 FIASH 编程时，P0 口作为原码输入口，当 FIASH 进行校验时，P0 输出原码，此时 P0 外部必须被拉高。????P1 口：P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口，P1 口缓冲器能接收输出 4TTL 门电流。P1 口管脚写入 1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平常，将输出电流，这是由于内部上拉的缘故。在 FLASH 编程和校验时，P1 口作为第八位地址接收。????P2 口：P2 口为一个内部上拉电阻的 8 位双向 I/O 口，P2 口缓冲器可接收，输出 4 个 TTL 门电流，当 P2 口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2 口当用于外部程序存储器或16 位地址外部数据存储器进行存取时，P2 口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2 口输出其特别功能寄存器的内容。P2 口在 FLASH 编程和校验时接收高八位地址信号和控制信号。????P3 口：P3 口...
