完整word版-CW6136B卧式车床PLC改造设计

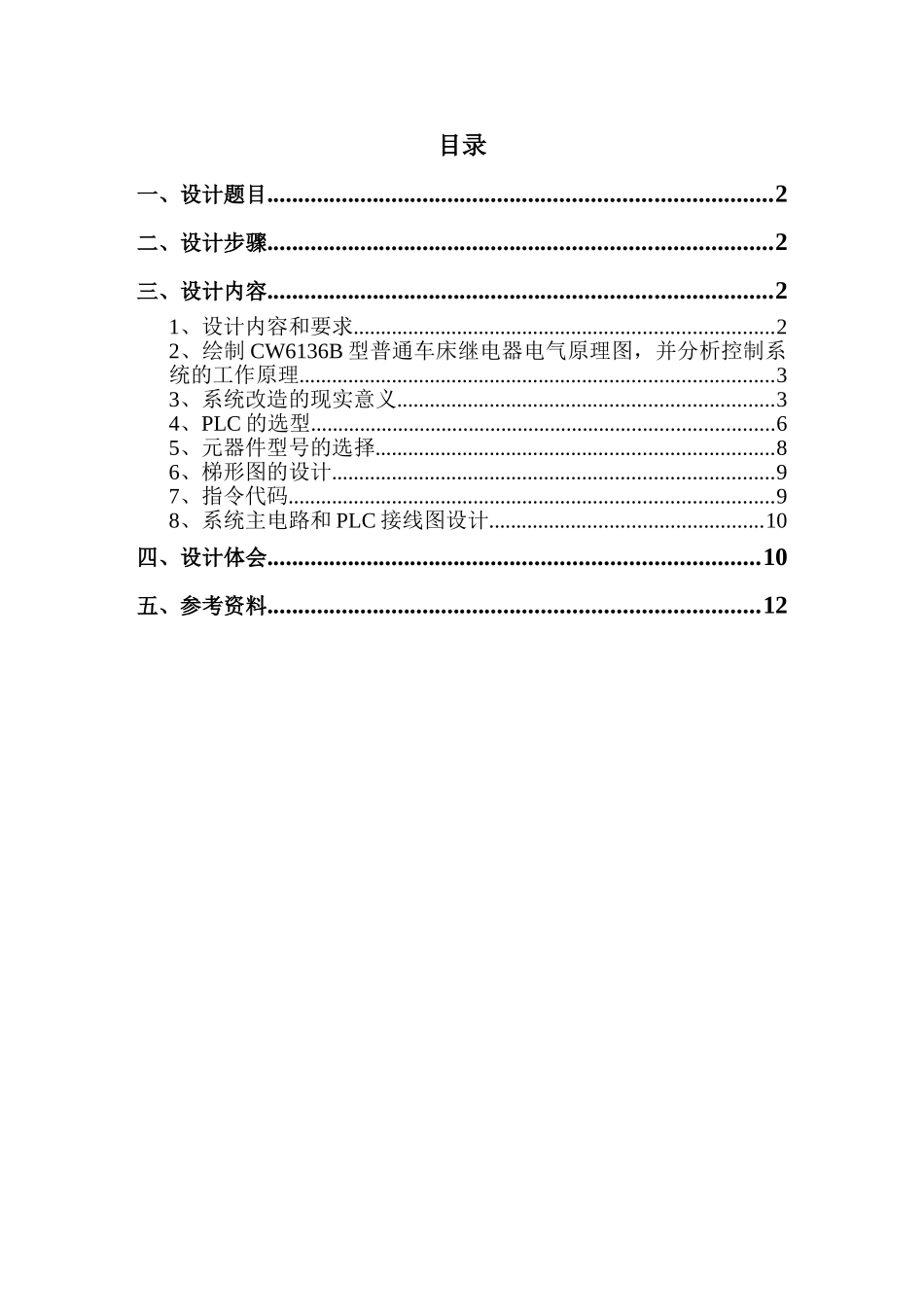

目录一、设计题目.................................................................................2二、设计步骤.................................................................................2三、设计内容.................................................................................21、设计内容和要求.............................................................................22、绘制 CW6136B 型普通车床继电器电气原理图，并分析控制系统的工作原理.......................................................................................33、系统改造的现实意义.....................................................................34、PLC 的选型.....................................................................................65、元器件型号的选择.........................................................................86、梯形图的设计.................................................................................97、指令代码.........................................................................................98、系统主电路和 PLC 接线图设计..................................................10四、设计体会...............................................................................10五、参考资料...............................................................................12一、设计题目CW6136B 卧式车床 PLC 改造设计二、设计步骤1、了解和熟悉 CW6136B 型普通车床的工艺过程和机械动作情况，根据已知的继电器电器原理图分析和掌握控制系统的工作原理。2、根据 CW6136B 型普通车床电气原理图统计 PLC 的输入信号和输出信号，并确定这些信号的性质（开关量还是模拟量，直流量还是沟通量，电压的大小等等）。3、根据系统复杂程度，I/O 点数以及所需存储器的容量等因素确定所需的PLC 型号。4、主要元器件型号的选择。5、通过列表给输入/输出信号分配元件号。表中体现各信号的意义和符号。此步骤即为设计硬件接线图做好了准备，也为设计梯形图做好了准备。6、设计 PLC 的外部硬件接线图。7、设计梯形图程序。三、设计内容1、设计内容和要求CW6136B 型普通车床由主轴电动机 M1，冷却泵电动机 M2，快速进给电动机M3 三台...
