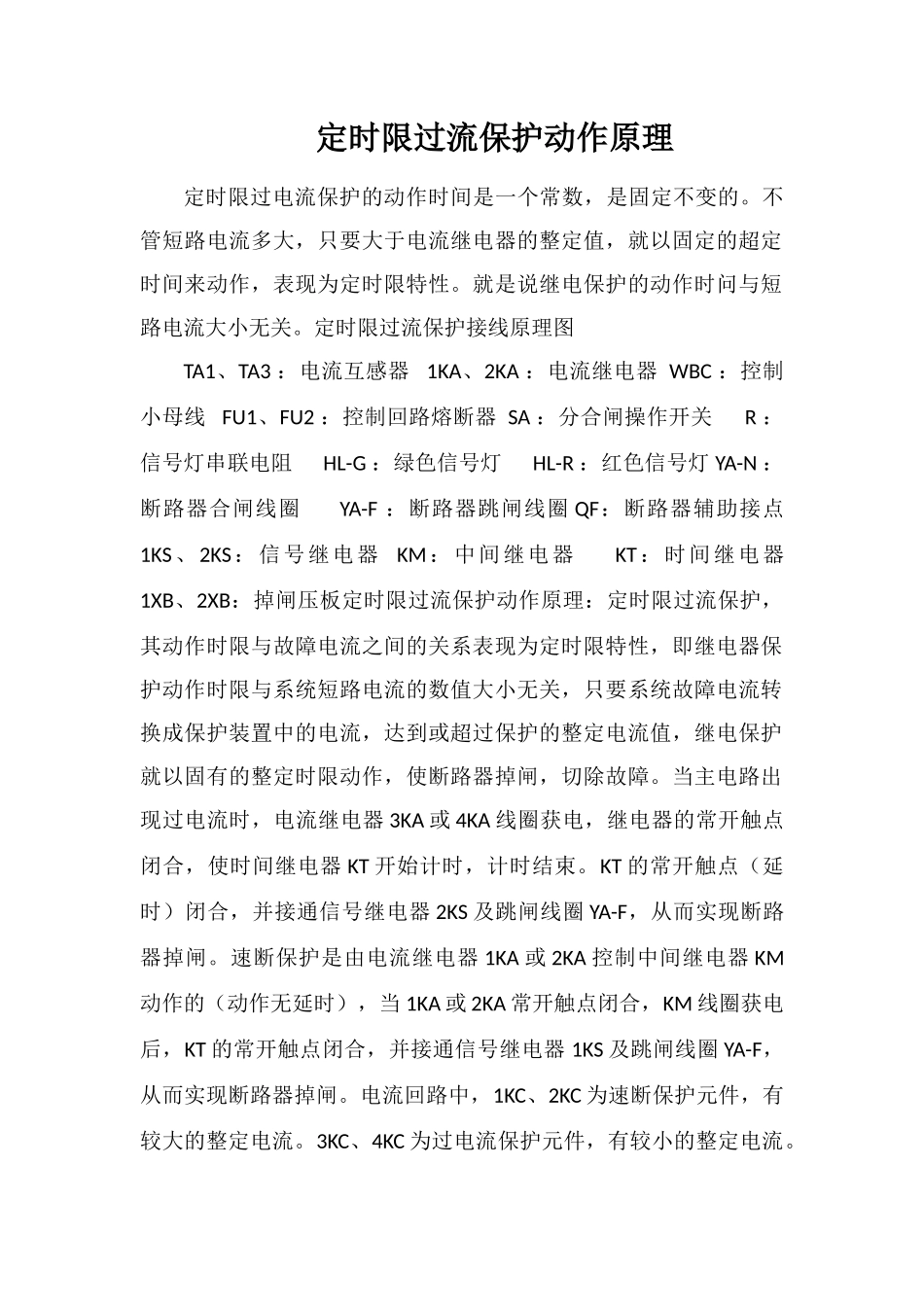

定时限过流保护动作原理定时限过电流保护的动作时间是一个常数，是固定不变的
不管短路电流多大，只要大于电流继电器的整定值，就以固定的超定时间来动作，表现为定时限特性
就是说继电保护的动作时问与短路电流大小无关
定时限过流保护接线原理图TA1、TA3 ：电流互感器 1KA、2KA ：电流继电器 WBC ：控制小母线 FU1、FU2 ：控制回路熔断器 SA ：分合闸操作开关 R ：信号灯串联电阻 HL-G ：绿色信号灯 HL-R ：红色信号灯 YA-N ：断路器合闸线圈 YA-F ：断路器跳闸线圈 QF：断路器辅助接点 1KS、2KS：信号继电器 KM：中间继电器 KT：时间继电器 1XB、2XB：掉闸压板定时限过流保护动作原理：定时限过流保护，其动作时限与故障电流之间的关系表现为定时限特性，即继电器保护动作时限与系统短路电流的数值大小无关，只要系统故障电流转换成保护装置中的电流，达到或超过保护的整定电流值，继电保护就以固有的整定时限动作，使断路器掉闸，切除故障
当主电路出现过电流时，电流继电器 3KA 或 4KA 线圈获电，继电器的常开触点闭合，使时间继电器 KT 开始计时，计时结束
KT 的常开触点（延时）闭合，并接通信号继电器 2KS 及跳闸线圈 YA-F，从而实现断路器掉闸
速断保护是由电流继电器 1KA 或 2KA 控制中间继电器 KM动作的（动作无延时），当 1KA 或 2KA 常开触点闭合，KM 线圈获电后，KT 的常开触点闭合，并接通信号继电器 1KS 及跳闸线圈 YA-F，从而实现断路器掉闸
电流回路中，1KC、2KC 为速断保护元件，有较大的整定电流
3KC、4KC 为过电流保护元件，有较小的整定电流

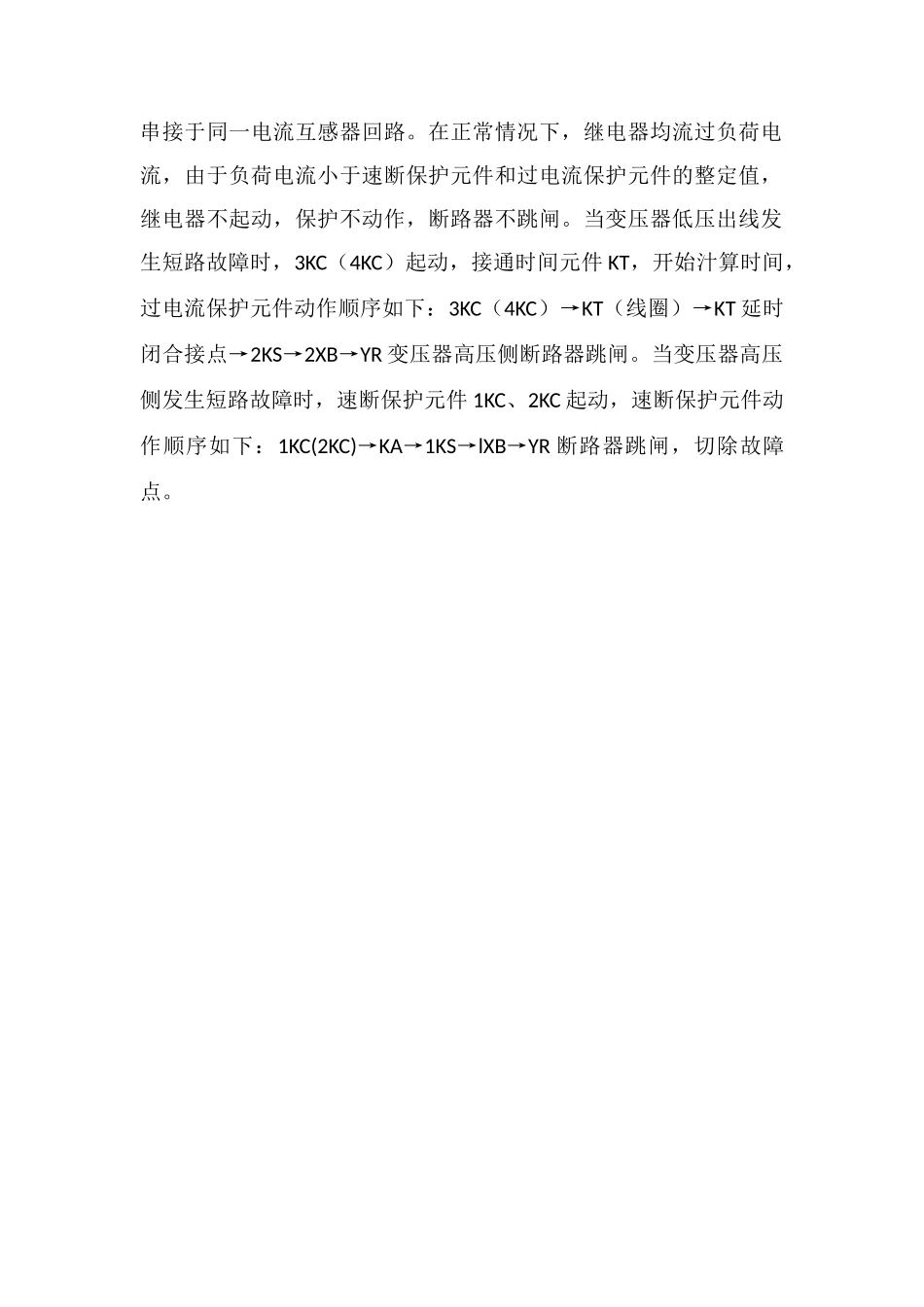

串接于同一电流互感器回路
在正常情况下，继电器均流过负荷电流，由于负荷电流小于速断保护元件和过电流保护元件的整定值，继电器不起动，保护不动作，断路器不跳闸
