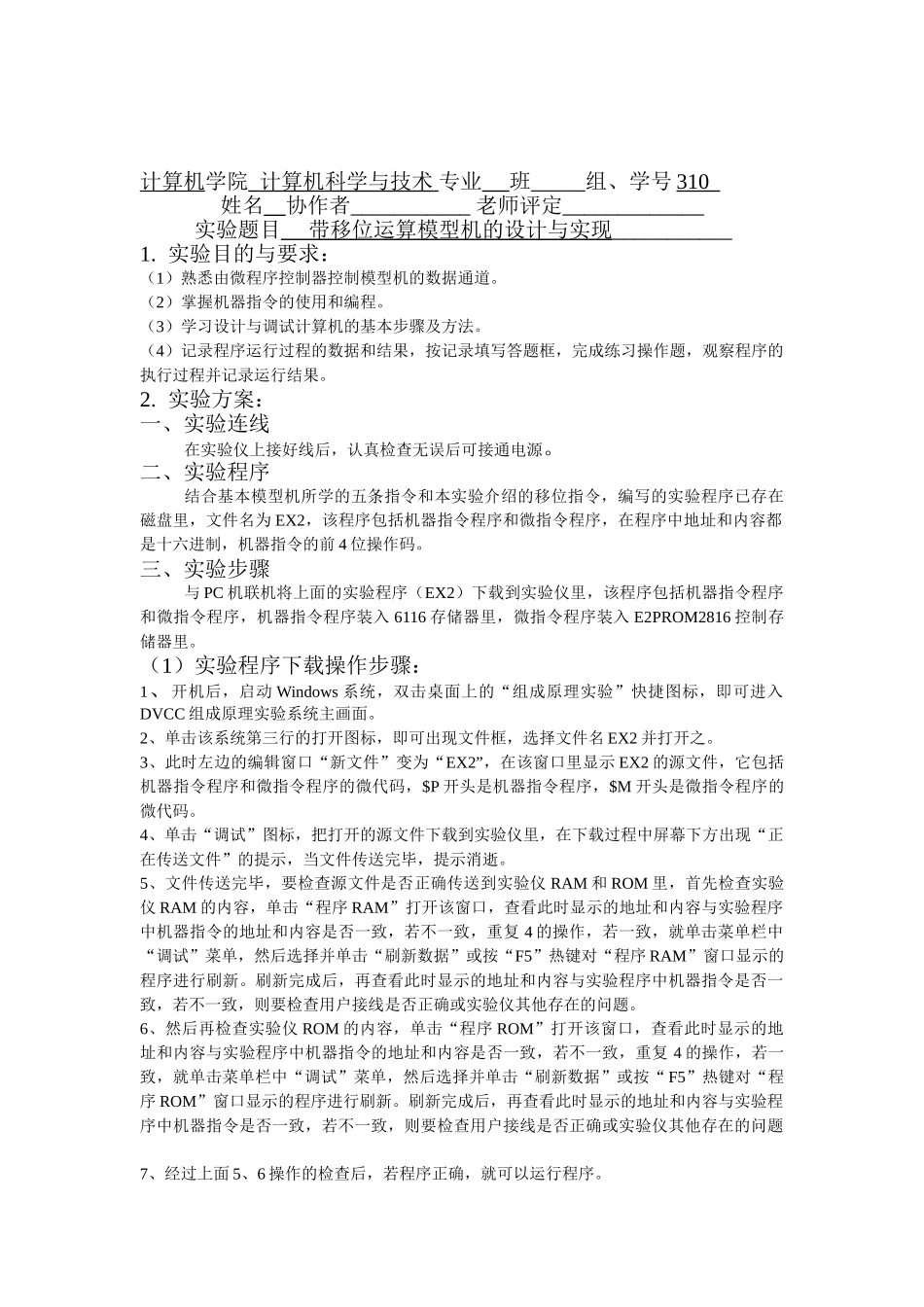

计算机学院 计算机科学与技术 专业 班_____组、学号 310 姓名 协作者___________ 老师评定_____________实验题目 带移位运算模型机的设计与实现 ___________1. 实验目的与要求：（1）熟悉由微程序控制器控制模型机的数据通道。（2）掌握机器指令的使用和编程。（3）学习设计与调试计算机的基本步骤及方法。（4）记录程序运行过程的数据和结果，按记录填写答题框，完成练习操作题，观察程序的执行过程并记录运行结果。2. 实验方案：一、实验连线在实验仪上接好线后，认真检查无误后可接通电源。二、实验程序结合基本模型机所学的五条指令和本实验介绍的移位指令，编写的实验程序已存在磁盘里，文件名为 EX2，该程序包括机器指令程序和微指令程序，在程序中地址和内容都是十六进制，机器指令的前 4 位操作码。三、实验步骤与 PC 机联机将上面的实验程序（EX2）下载到实验仪里，该程序包括机器指令程序和微指令程序，机器指令程序装入 6116 存储器里，微指令程序装入 E2PROM2816 控制存储器里。（1）实验程序下载操作步骤：1、开机后，启动 Windows 系统，双击桌面上的“组成原理实验”快捷图标，即可进入DVCC 组成原理实验系统主画面。2、单击该系统第三行的打开图标，即可出现文件框，选择文件名 EX2 并打开之。3、此时左边的编辑窗口“新文件”变为“EX2”，在该窗口里显示 EX2 的源文件，它包括机器指令程序和微指令程序的微代码，$P 开头是机器指令程序，$M 开头是微指令程序的微代码。4、单击“调试”图标，把打开的源文件下载到实验仪里，在下载过程中屏幕下方出现“正在传送文件”的提示，当文件传送完毕，提示消逝。5、文件传送完毕，要检查源文件是否正确传送到实验仪 RAM 和 ROM 里，首先检查实验仪 RAM 的内容，单击“程序 RAM”打开该窗口，查看此时显示的地址和内容与实验程序中机器指令的地址和内容是否一致，若不一致，重复 4 的操作，若一致，就单击菜单栏中“调试”菜单，然后选择并单击“刷新数据”或按“F5”热键对“程序 RAM”窗口显示的程序进行刷新。刷新完成后，再查看此时显示的地址和内容与实验程序中机器指令是否一致，若不一致，则要检查用户接线是否正确或实验仪其他存在的问题。6、然后再检查实验仪 ROM 的内容，单击“程序 ROM”打开该窗口，查看此时显示的地址和内容与实验程序中机器指令的地址和内容是否一致，若不一致，重复 4 的操作，若一致，就单击菜单栏中“调试...
