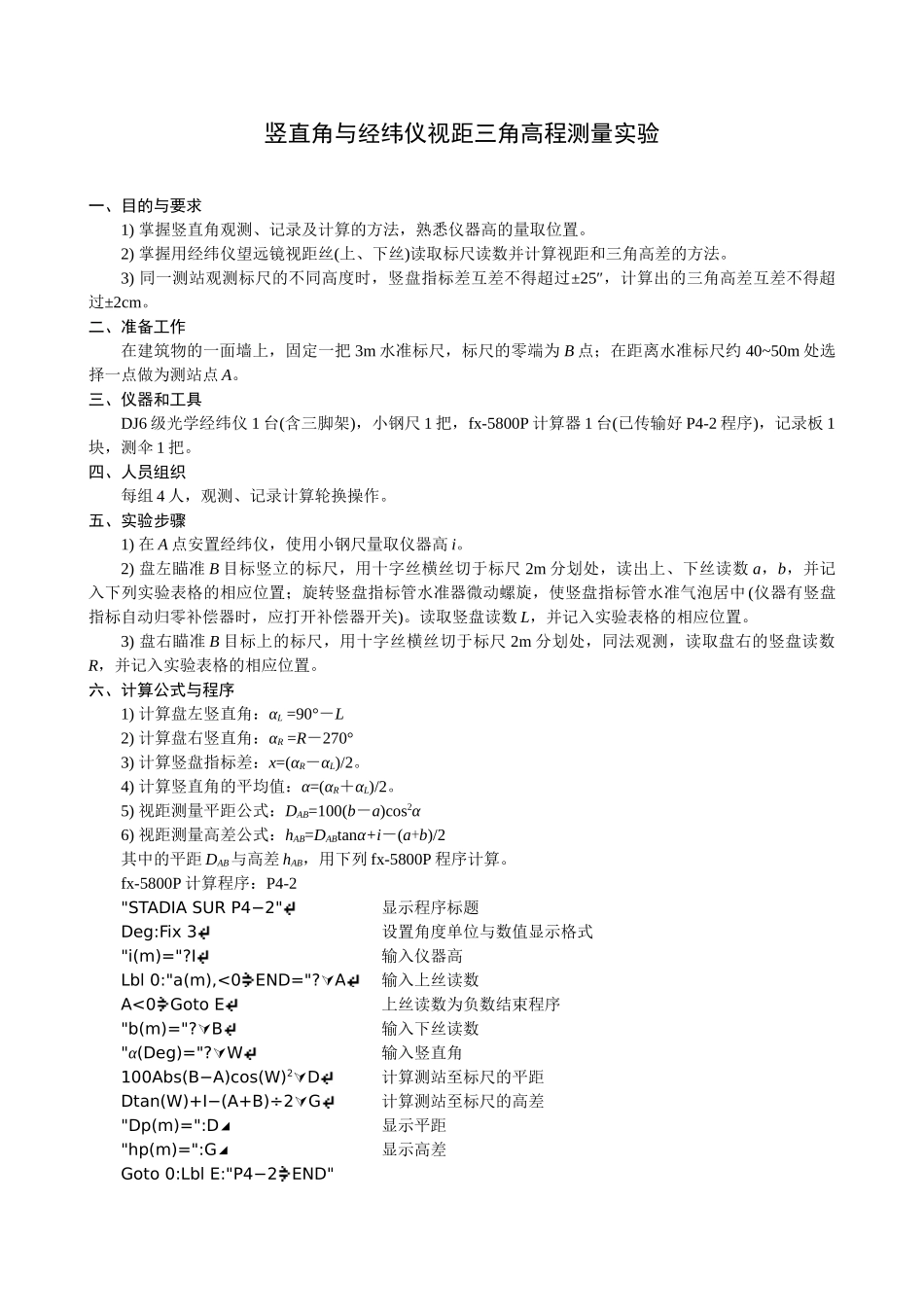

实验竖直角与经纬仪视距三角高程测量

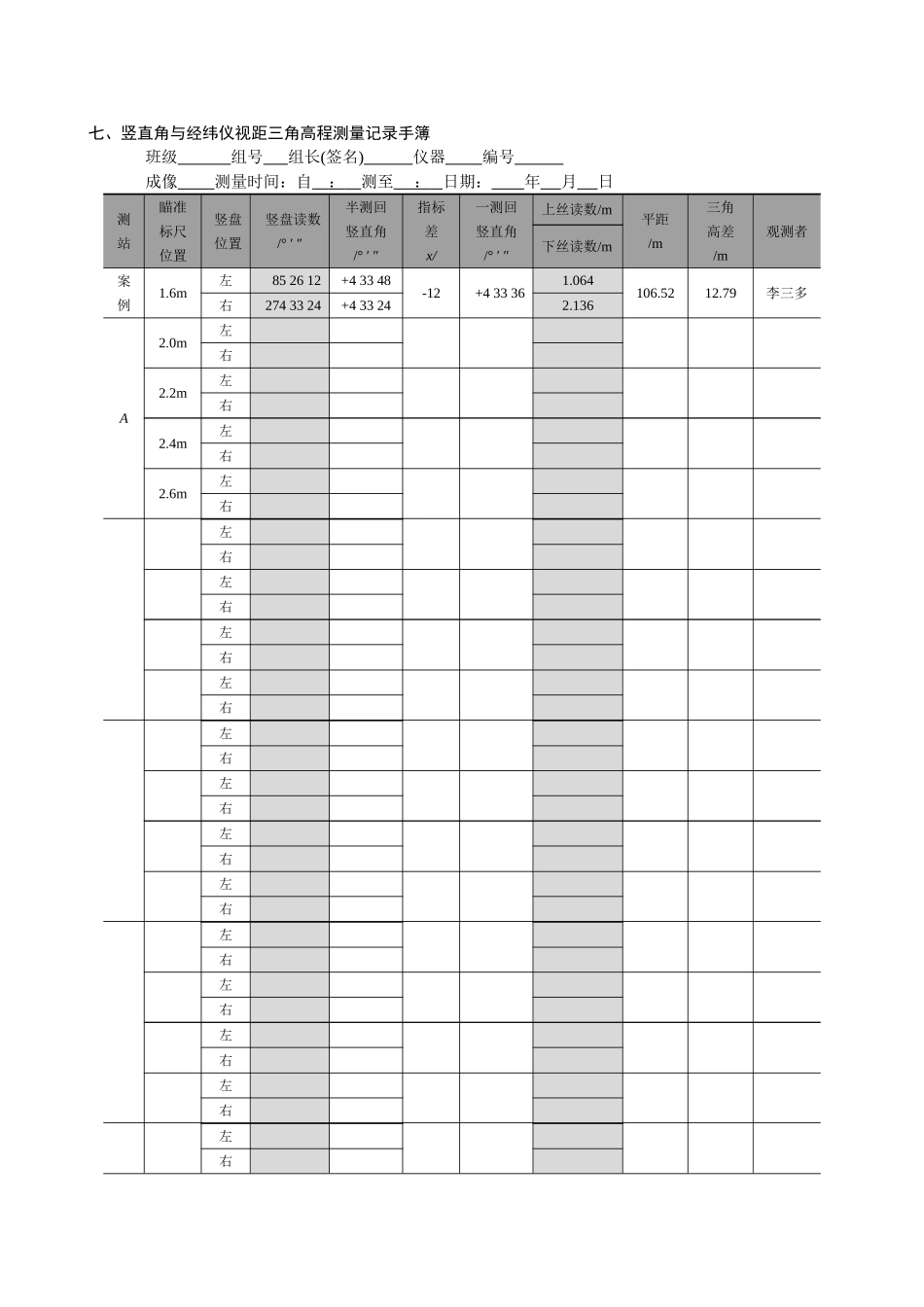

竖直角与经纬仪视距三角高程测量实验一、目的与要求1) 掌握竖直角观测、记录及计算的方法，熟悉仪器高的量取位置。2) 掌握用经纬仪望远镜视距丝(上、下丝)读取标尺读数并计算视距和三角高差的方法。3) 同一测站观测标尺的不同高度时，竖盘指标差互差不得超过±25″，计算出的三角高差互差不得超过±2cm。二、准备工作在建筑物的一面墙上，固定一把 3m 水准标尺，标尺的零端为 B 点；在距离水准标尺约 40~50m 处选择一点做为测站点 A。三、仪器和工具DJ6 级光学经纬仪 1 台(含三脚架)，小钢尺 1 把，fx-5800P 计算器 1 台(已传输好 P4-2 程序)，记录板 1块，测伞 1 把。四、人员组织每组 4 人，观测、记录计算轮换操作。五、实验步骤1) 在 A 点安置经纬仪，使用小钢尺量取仪器高 i。2) 盘左瞄准 B 目标竖立的标尺，用十字丝横丝切于标尺 2m 分划处，读出上、下丝读数 a，b，并记入下列实验表格的相应位置；旋转竖盘指标管水准器微动螺旋，使竖盘指标管水准气泡居中(仪器有竖盘指标自动归零补偿器时，应打开补偿器开关)。读取竖盘读数 L，并记入实验表格的相应位置。3) 盘右瞄准 B 目标上的标尺，用十字丝横丝切于标尺 2m 分划处，同法观测，读取盘右的竖盘读数R，并记入实验表格的相应位置。六、计算公式与程序1) 计算盘左竖直角：αL =90°－L2) 计算盘右竖直角：αR =R－270°3) 计算竖盘指标差：x=(αR－αL)/2。4) 计算竖直角的平均值：α=(αR＋αL)/2。5) 视距测量平距公式：DAB=100(b－a)cos2α6) 视距测量高差公式：hAB=DABtanα+i－(a+b)/2其中的平距 DAB与高差 hAB，用下列 fx-5800P 程序计算。fx-5800P 计算程序：P4-2"STADIA SUR P4−2"显示程序标题Deg:Fix 3设置角度单位与数值显示格式"i(m)="?I输入仪器高Lbl 0:"a(m),<0END="?A输入上丝读数A<0Goto E上丝读数为负数结束程序"b(m)="?B输入下丝读数"α(Deg)="?W输入竖直角100Abs(B−A)cos(W)2D计算测站至标尺的平距Dtan(W)+I−(A+B)÷2G计算测站至标尺的高差"Dp(m)=":D◢显示平距"hp(m)=":G◢显示高差Goto 0:Lbl E:"P4−2END"七、竖直角与经纬仪视距三角高程测量记录手簿班级 组号 组长(签名) 仪器 编号 成像 测量时间：自 ： 测至 ： 日期： 年 月 日测站瞄准标尺位置竖盘位置竖盘读数/° ′ ″半测回竖直角/° ′ ″指标差x/一测回竖直角/° ′ ″上丝读数/m平距/m三角高差/m观测者下丝读数/m案例1.6m左85 26 12+4 33 48-12+4 33 361.064106.5212.79李三多右274 33 24+4 33 242.136A2.0m左右2.2m左右2.4m左右2.6m左右左右左右左右左右左右左右左右左右左右左右左右左右左右左右左右
