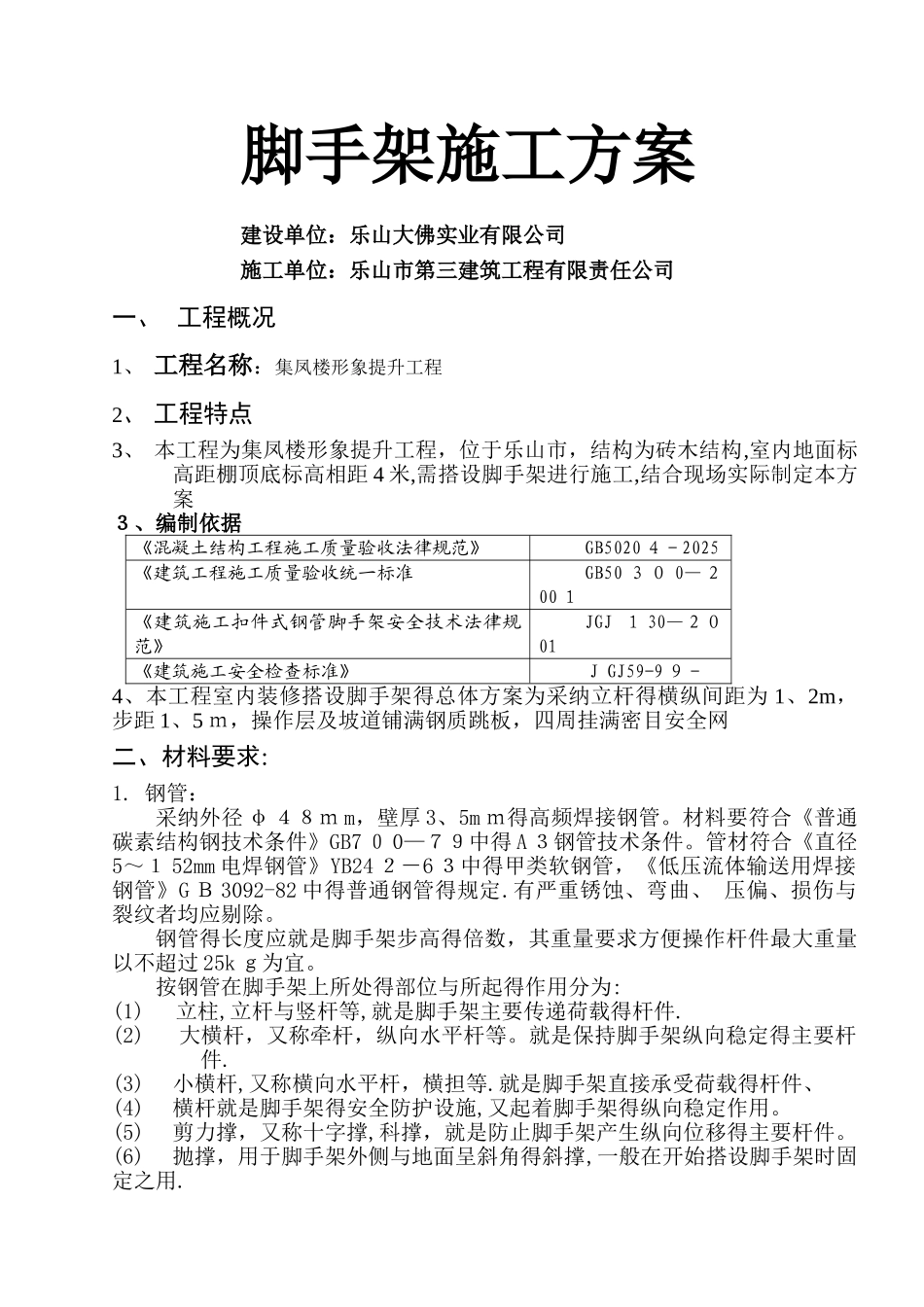

脚手架施工方案建设单位：乐山大佛实业有限公司施工单位：乐山市第三建筑工程有限责任公司一、 工程概况1、 工程名称：集凤楼形象提升工程2、 工程特点3、 本工程为集凤楼形象提升工程，位于乐山市，结构为砖木结构,室内地面标高距棚顶底标高相距 4 米,需搭设脚手架进行施工,结合现场实际制定本方案３、编制依据《混凝土结构工程施工质量验收法律规范》GB5020 ４－2025《建筑工程施工质量验收统一标准GB50 ３０ 0—２00 １《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ １ 30—２０01 《建筑施工安全检查标准》Ｊ GJ59-9 ９－4、本工程室内装修搭设脚手架得总体方案为采纳立杆得横纵间距为 1、2m，步距 1、5 ｍ，操作层及坡道铺满钢质跳板，四周挂满密目安全网二、材料要求:1. 钢管：采纳外径 φ ４８ｍ m，壁厚 3、5m ｍ得高频焊接钢管。材料要符合《普通碳素结构钢技术条件》GB7 ０ 0—７９中得 A ３钢管技术条件。管材符合《直径5～１ 52mm 电焊钢管》YB24 ２－6 ３中得甲类软钢管，《低压流体输送用焊接钢管》G Ｂ 3092-82 中得普通钢管得规定.有严重锈蚀、弯曲、 压偏、损伤与裂纹者均应剔除。钢管得长度应就是脚手架步高得倍数，其重量要求方便操作杆件最大重量以不超过 25k ｇ为宜。按钢管在脚手架上所处得部位与所起得作用分为:(1) 立柱,立杆与竖杆等,就是脚手架主要传递荷载得杆件.(2) 大横杆，又称牵杆，纵向水平杆等。就是保持脚手架纵向稳定得主要杆件.(3)小横杆,又称横向水平杆，横担等.就是脚手架直接承受荷载得杆件、(4)横杆就是脚手架得安全防护设施,又起着脚手架得纵向稳定作用。(5)剪力撑，又称十字撑,科撑，就是防止脚手架产生纵向位移得主要杆件。(6)抛撑，用于脚手架外侧与地面呈斜角得斜撑,一般在开始搭设脚手架时固定之用.2. 扣件：扣件式钢管脚手架，所用得扣件，应符合 JGJ22－85《钢管脚手架扣件》得规定，材质应符合 G Ｂ 78-67《可锻铸铁分类及技术条件》中 K Ｔ３ 3－８得技术条件.(1)直角扣件，用于两根垂直交叉钢管得连接。(2)旋转扣件,用于两根任意交叉钢管得连接。(3)对接扣件,用于两根钢管对接连接。3底座: 用于承受脚手架立杆传递下来得荷载。(4)铸铁底座，应符合Ｊ GJ2 ２—85《钢管脚手架扣件》中得规定。(5)焊接底座。4连接杆:又称固定件，附墙杆、连接点、拉结点、拉撑点、附墙点等。 5、立杆地基承载力:由于立杆立在室内钢筋砼地面上所以不需要...
