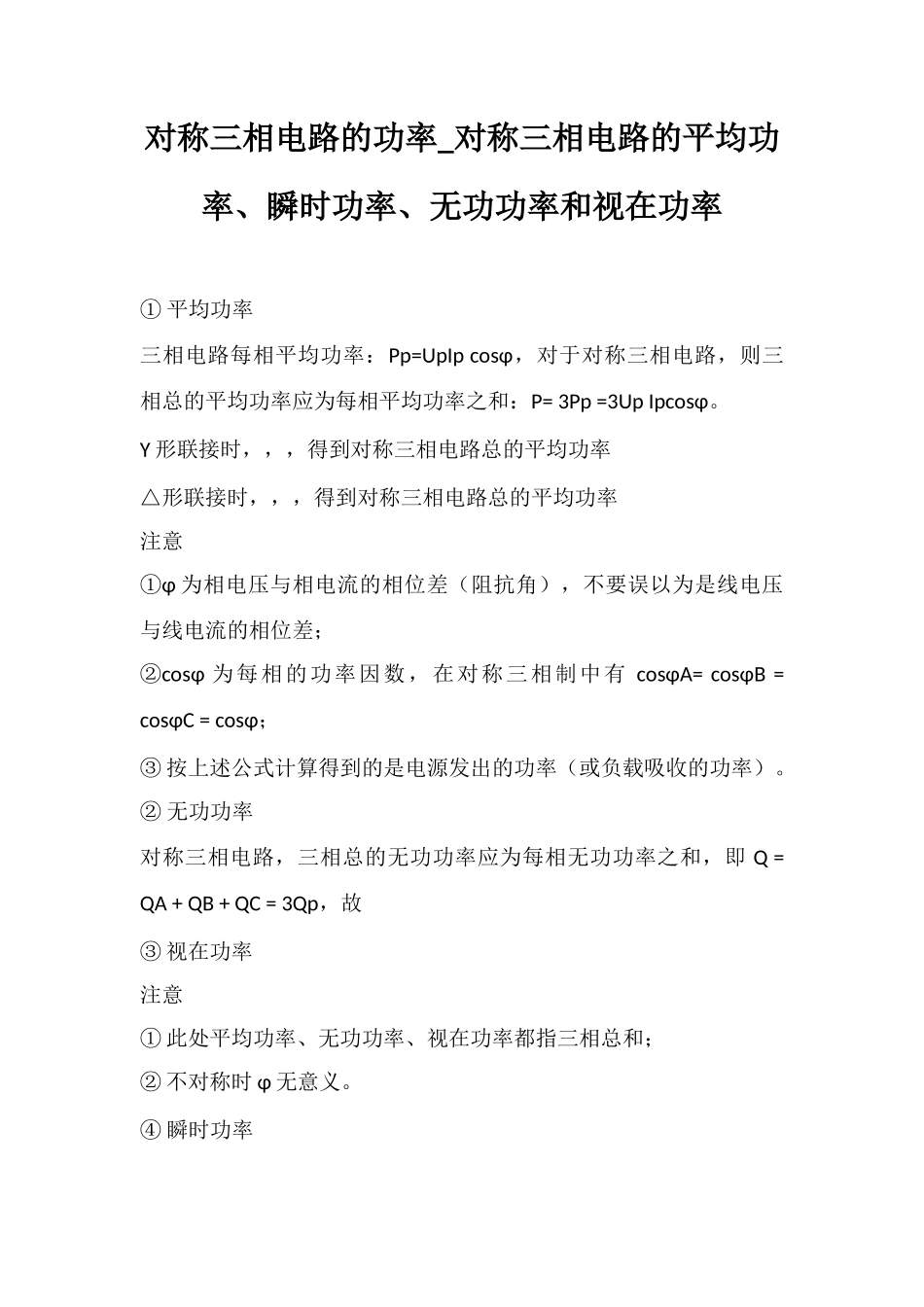

对称三相电路的功率_对称三相电路的平均功率、瞬时功率、无功功率和视在功率① 平均功率三相电路每相平均功率：Pp=UpIp cosφ，对于对称三相电路，则三相总的平均功率应为每相平均功率之和：P= 3Pp =3Up Ipcosφ。Y 形联接时，，，得到对称三相电路总的平均功率△形联接时，，，得到对称三相电路总的平均功率注意①φ 为相电压与相电流的相位差（阻抗角），不要误以为是线电压与线电流的相位差；②cosφ 为每相的功率因数，在对称三相制中有 cosφA= cosφB = cosφC = cosφ；③ 按上述公式计算得到的是电源发出的功率（或负载吸收的功率）。② 无功功率对称三相电路，三相总的无功功率应为每相无功功率之和，即 Q = QA + QB + QC = 3Qp，故③ 视在功率注意① 此处平均功率、无功功率、视在功率都指三相总和；② 不对称时 φ 无意义。④ 瞬时功率设，则，根据瞬时功率定义，得到所以，三相总的瞬时功率为图 1(a)、(b)所示分别单相和三相的瞬时功率，表明单相瞬时功率随时间呈正弦规律变化，而三相瞬时功率不随时间变化，即瞬时功率恒定。(a)(b)图 1 三相电路的瞬时功率随时间变化曲线
