局电缆钢架安装及电缆围护

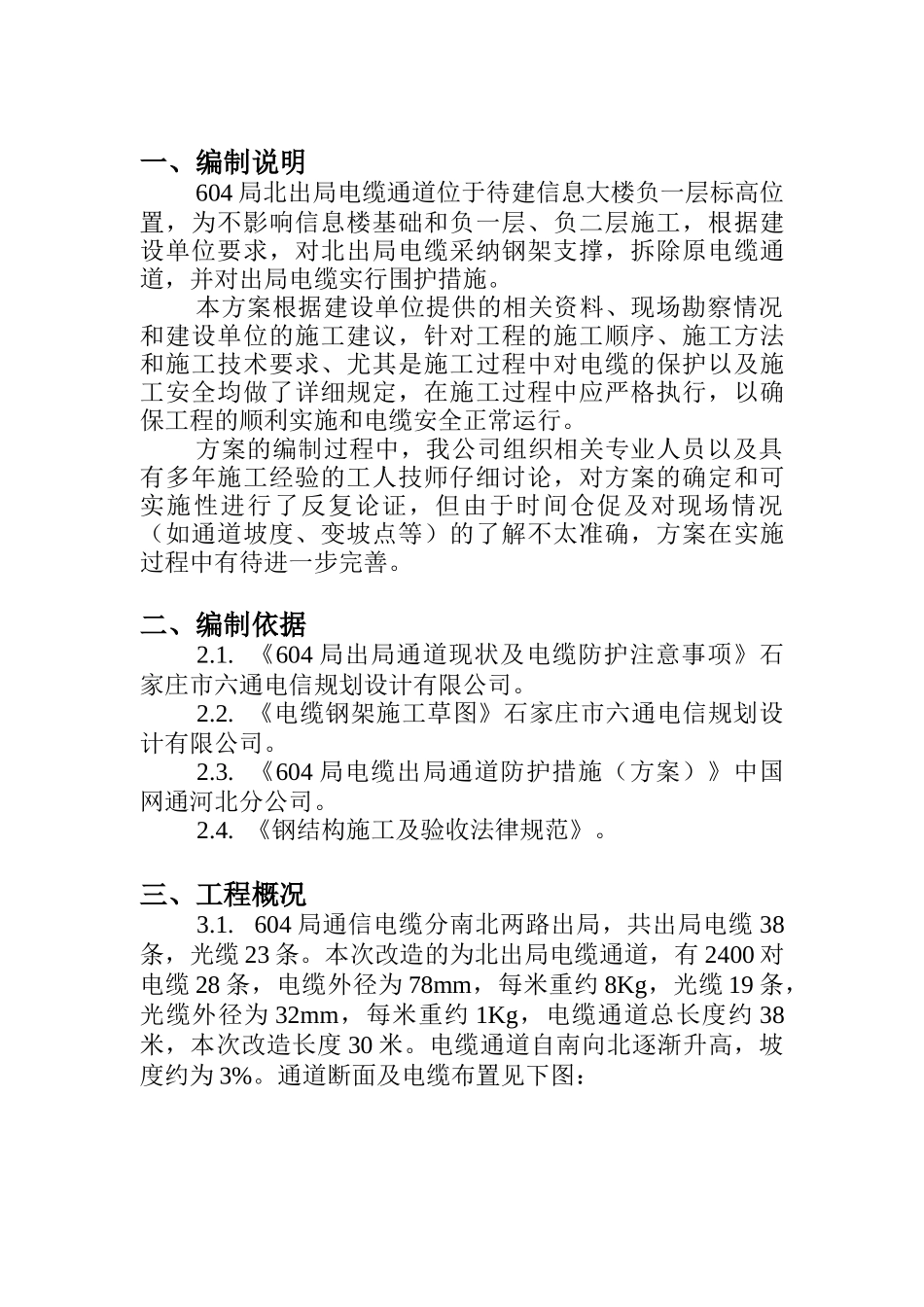

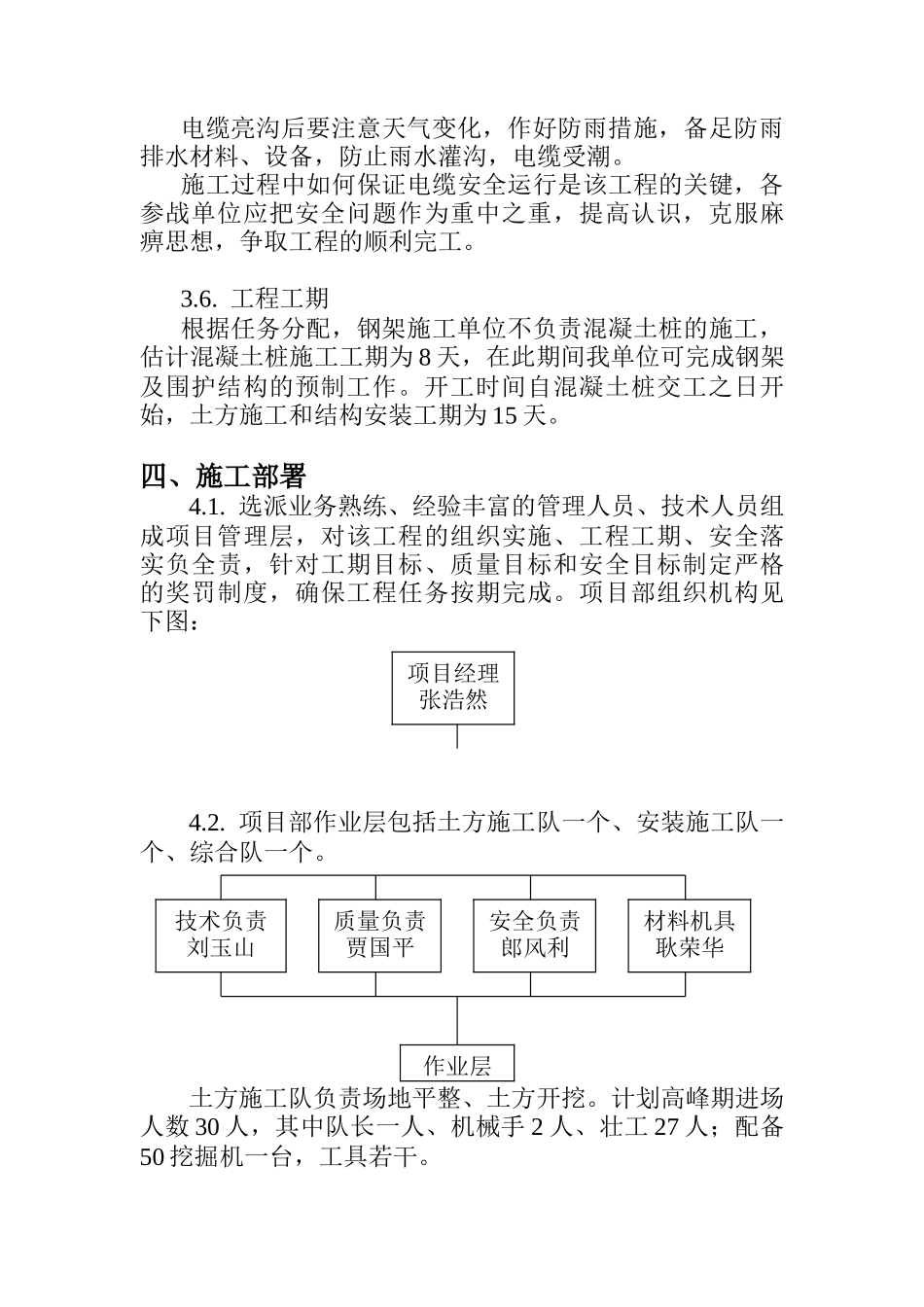

一、编制说明604 局北出局电缆通道位于待建信息大楼负一层标高位置，为不影响信息楼基础和负一层、负二层施工，根据建设单位要求，对北出局电缆采纳钢架支撑，拆除原电缆通道，并对出局电缆实行围护措施。本方案根据建设单位提供的相关资料、现场勘察情况和建设单位的施工建议，针对工程的施工顺序、施工方法和施工技术要求、尤其是施工过程中对电缆的保护以及施工安全均做了详细规定，在施工过程中应严格执行，以确保工程的顺利实施和电缆安全正常运行。方案的编制过程中，我公司组织相关专业人员以及具有多年施工经验的工人技师仔细讨论，对方案的确定和可实施性进行了反复论证，但由于时间仓促及对现场情况（如通道坡度、变坡点等）的了解不太准确，方案在实施过程中有待进一步完善。二、编制依据2.1. 《604 局出局通道现状及电缆防护注意事项》石家庄市六通电信规划设计有限公司。2.2. 《电缆钢架施工草图》石家庄市六通电信规划设计有限公司。2.3. 《604 局电缆出局通道防护措施（方案）》中国网通河北分公司。2.4. 《钢结构施工及验收法律规范》。三、工程概况3.1. 604 局通信电缆分南北两路出局，共出局电缆 38条，光缆 23 条。本次改造的为北出局电缆通道，有 2400 对电缆 28 条，电缆外径为 78mm，每米重约 8Kg，光缆 19 条，光缆外径为 32mm，每米重约 1Kg，电缆通道总长度约 38米，本次改造长度 30 米。电缆通道自南向北逐渐升高，坡度约为 3%。通道断面及电缆布置见下图： 3.2. 主要实物工程量a、钢结构制作安装 约 10t；b、破水泥路面 150mm 厚 180 平方米；c、电缆围护 240 平方米；d、土方开挖 555 立方米；e、电缆通道拆除（断面 2×2m） 30 米。3.3 工程材料用量表（根据设计草图编制）序号名称规格型号材料单位数量备注1角钢∠50×5Q235A米372围护结构、横担2角钢∠100×6Q235A米237钢架斜撑3槽钢［20aQ235A米120钢架4槽钢［10Q235A米30通道侧壁支撑5工字钢工 20aQ235A米16钢架端部横梁6竹胶板δ10平方米265围护结构通道走台7镀锌铁皮δQ235A平方米240围护结构8螺栓M10×30套600电缆横担联结9钢板δ10Q235AKg500连接板10半圆头木螺丝φ4×10个2400围护结构3.4. 工程地点该工程地点位于石家庄市政府东侧，中山路与青园街十字路口的西南，处于繁华闹市区，该路段禁行货车，施工材料、车辆及工机具进场应在夜间进行。3.5. 工程特点该工程在施工工艺上没有太大难度，但工程工期较紧，...
