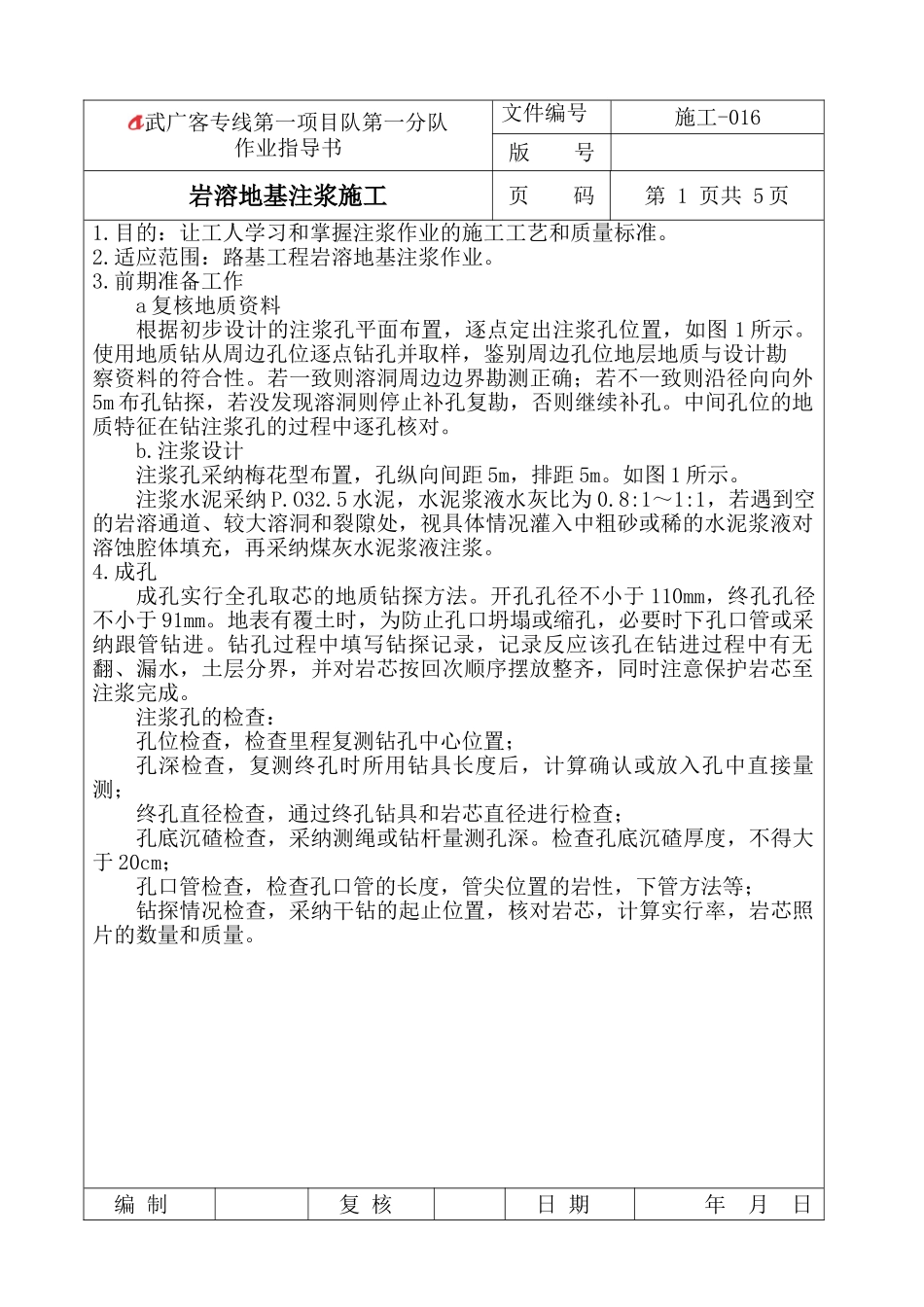

武广客专线第一项目队第一分队作业指导书文件编号施工-016版 号岩溶地基注浆施工页 码第 1 页共 5 页1.目的：让工人学习和掌握注浆作业的施工工艺和质量标准。2.适应范围：路基工程岩溶地基注浆作业。3.前期准备工作a 复核地质资料根据初步设计的注浆孔平面布置，逐点定出注浆孔位置，如图 1 所示。使用地质钻从周边孔位逐点钻孔并取样，鉴别周边孔位地层地质与设计勘察资料的符合性。若一致则溶洞周边边界勘测正确；若不一致则沿径向向外5m 布孔钻探，若没发现溶洞则停止补孔复勘，否则继续补孔。中间孔位的地质特征在钻注浆孔的过程中逐孔核对。b.注浆设计注浆孔采纳梅花型布置，孔纵向间距 5m，排距 5m。如图 1 所示。注浆水泥采纳 P.O32.5 水泥，水泥浆液水灰比为 0.8:1～1:1，若遇到空的岩溶通道、较大溶洞和裂隙处，视具体情况灌入中粗砂或稀的水泥浆液对溶蚀腔体填充，再采纳煤灰水泥浆液注浆。4.成孔成孔实行全孔取芯的地质钻探方法。开孔孔径不小于 110mm，终孔孔径不小于 91mm。地表有覆土时，为防止孔口坍塌或缩孔，必要时下孔口管或采纳跟管钻进。钻孔过程中填写钻探记录，记录反应该孔在钻进过程中有无翻、漏水，土层分界，并对岩芯按回次顺序摆放整齐，同时注意保护岩芯至注浆完成。注浆孔的检查：孔位检查，检查里程复测钻孔中心位置；孔深检查，复测终孔时所用钻具长度后，计算确认或放入孔中直接量测；终孔直径检查，通过终孔钻具和岩芯直径进行检查；孔底沉碴检查，采纳测绳或钻杆量测孔深。检查孔底沉碴厚度，不得大于 20cm；孔口管检查，检查孔口管的长度，管尖位置的岩性，下管方法等；钻探情况检查，采纳干钻的起止位置，核对岩芯，计算实行率，岩芯照片的数量和质量。编 制复 核日 期 年 月 日武广客专线第一项目队第一分队作业指导书文件编号施工-016版 号岩溶地基注浆施工页 码第 5 页共 5 页图 2 注浆工艺流程图编 制复 核日 期 年 月 日武广客专线第一项目队第一分队文件编号施工-016作业指导书版 号岩溶地基注浆施工页 码第 3 页共 5 页5. 注浆注浆设备主要有泥浆泵、搅拌机、混合器及相关的管件、仪器、仪表等。注浆时根据钻探记录和注浆试验结果选择适宜的浆液水灰比。注浆开始先进行自流注浆（注浆压力为零），直至浆液面到达孔口后进行有压注浆，注浆压力灰岩中为 0.1～0.3MPa。加压由小到大，根据注入率变化，到达岩土界面附近逐步加大至 0.3～0.5MPa。若需间...
