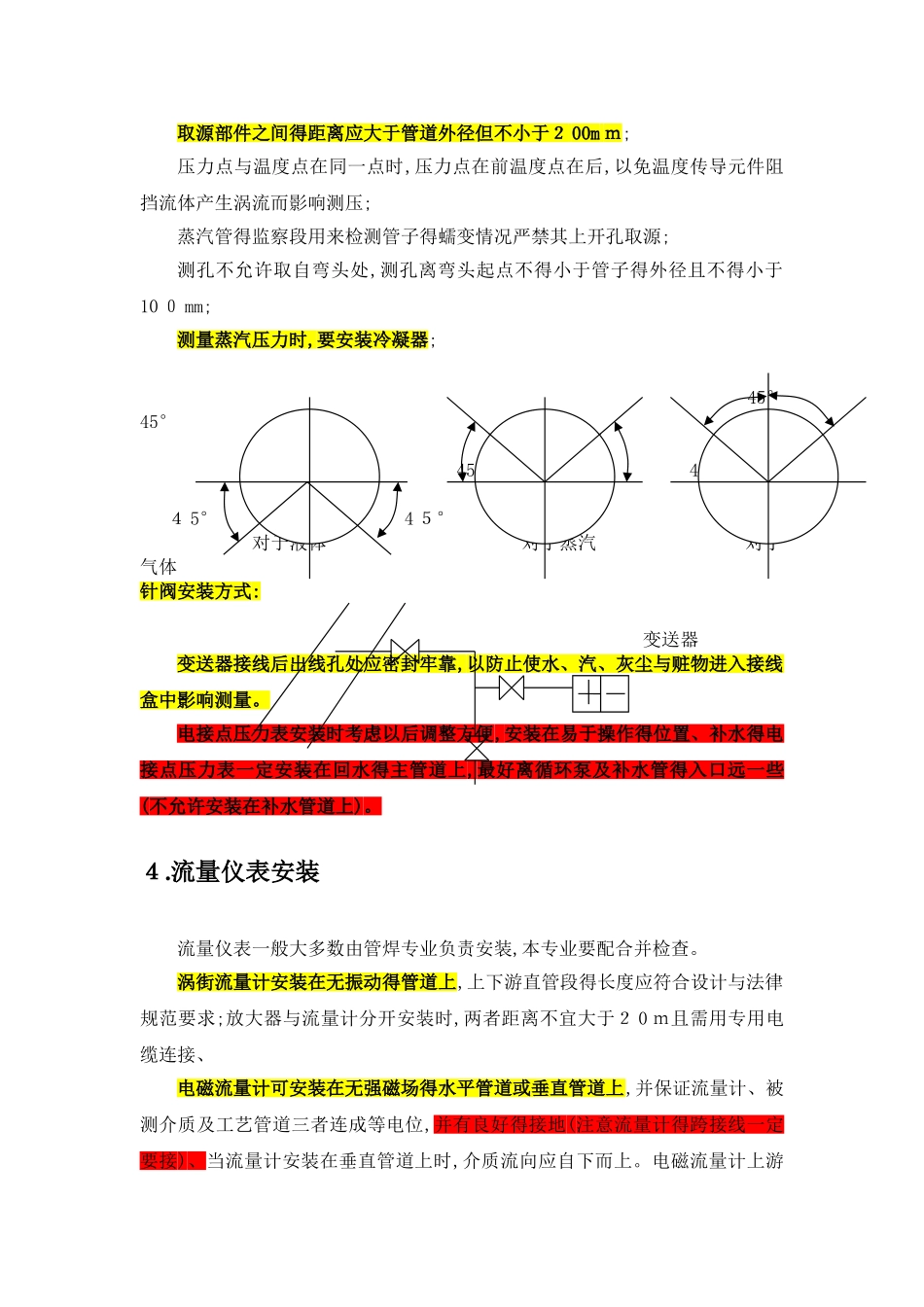

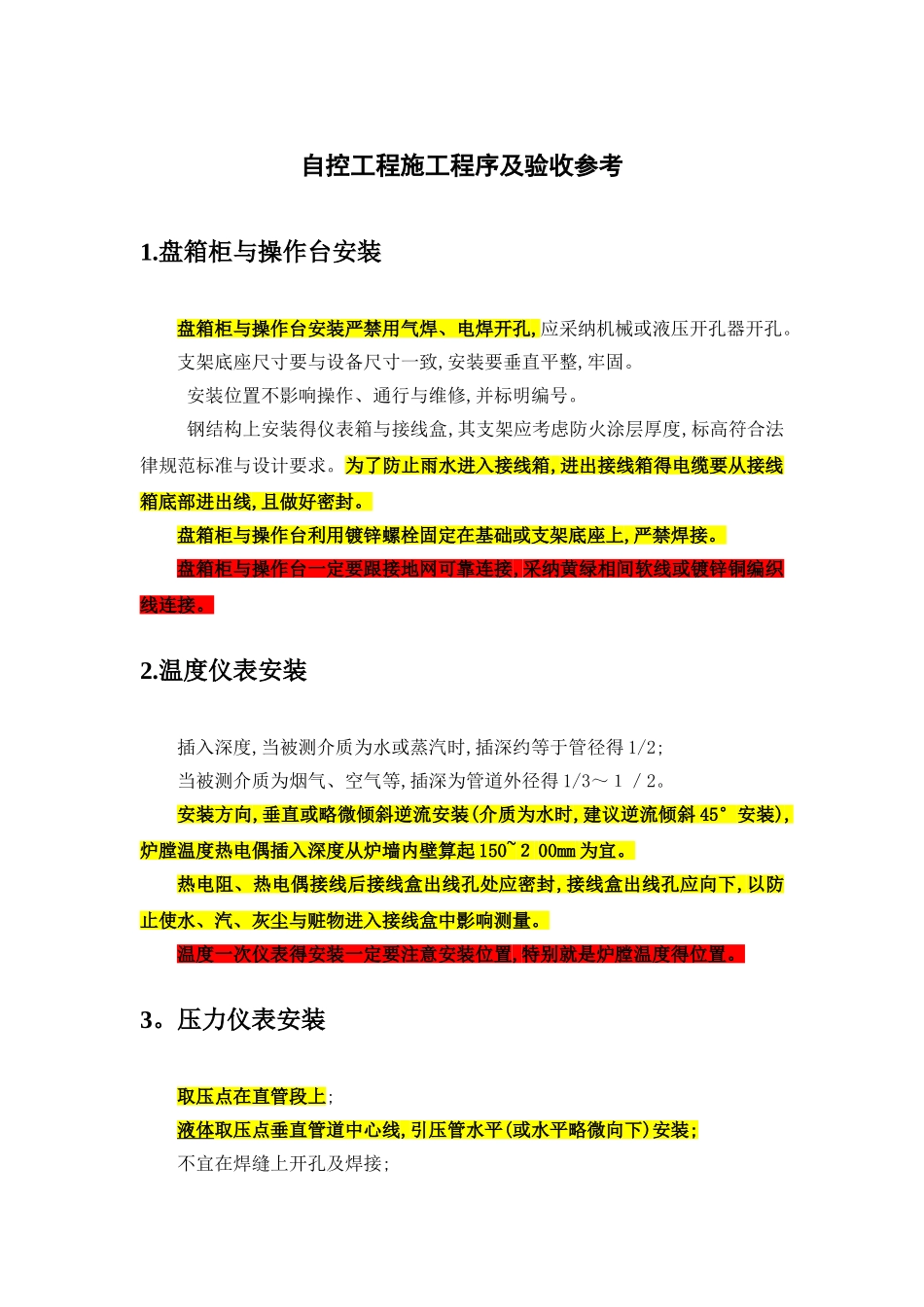

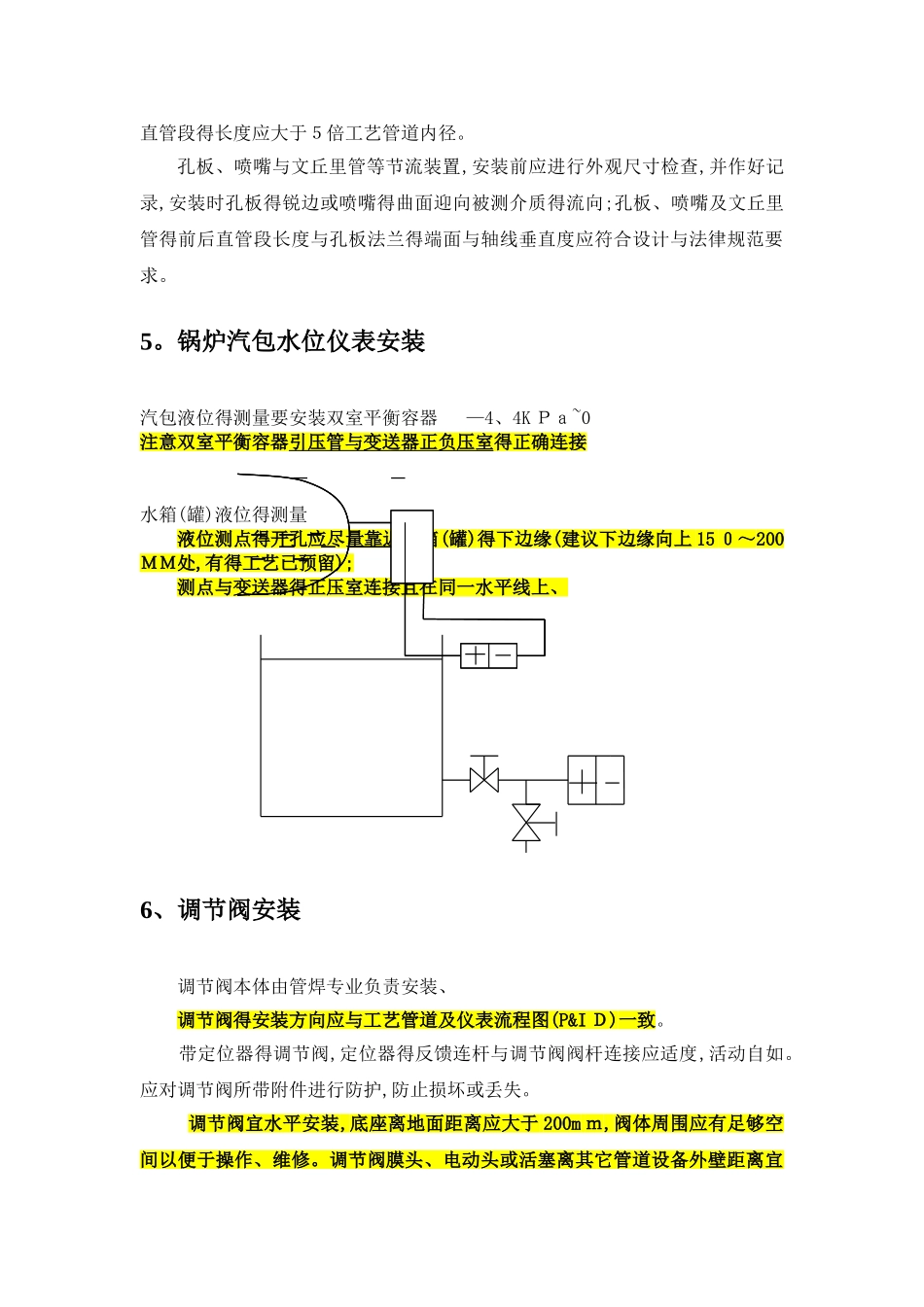

自控工程施工程序及验收参考1.盘箱柜与操作台安装盘箱柜与操作台安装严禁用气焊、电焊开孔,应采纳机械或液压开孔器开孔。支架底座尺寸要与设备尺寸一致,安装要垂直平整,牢固。 安装位置不影响操作、通行与维修,并标明编号。 钢结构上安装得仪表箱与接线盒,其支架应考虑防火涂层厚度,标高符合法律规范标准与设计要求。为了防止雨水进入接线箱,进出接线箱得电缆要从接线箱底部进出线,且做好密封。盘箱柜与操作台利用镀锌螺栓固定在基础或支架底座上,严禁焊接。盘箱柜与操作台一定要跟接地网可靠连接,采纳黄绿相间软线或镀锌铜编织线连接。2.温度仪表安装插入深度,当被测介质为水或蒸汽时,插深约等于管径得 1/2;当被测介质为烟气、空气等,插深为管道外径得 1/3～１／2。安装方向,垂直或略微倾斜逆流安装(介质为水时,建议逆流倾斜 45°安装),炉膛温度热电偶插入深度从炉墙内壁算起 150~２ 00mm 为宜。热电阻、热电偶接线后接线盒出线孔处应密封,接线盒出线孔应向下,以防止使水、汽、灰尘与赃物进入接线盒中影响测量。温度一次仪表得安装一定要注意安装位置,特别就是炉膛温度得位置。3。压力仪表安装取压点在直管段上;液体取压点垂直管道中心线,引压管水平(或水平略微向下)安装;不宜在焊缝上开孔及焊接;取源部件之间得距离应大于管道外径但不小于２ 00m ｍ;压力点与温度点在同一点时,压力点在前温度点在后,以免温度传导元件阻挡流体产生涡流而影响测压;蒸汽管得监察段用来检测管子得蠕变情况严禁其上开孔取源;测孔不允许取自弯头处,测孔离弯头起点不得小于管子得外径且不得小于10 ０ mm;测量蒸汽压力时,要安装冷凝器; 45° 45° 45° 4 ５° ４ 5° 4 ５° 对于液体 对于蒸汽 对于气体针阀安装方式: 变送器变送器接线后出线孔处应密封牢靠,以防止使水、汽、灰尘与赃物进入接线盒中影响测量。电接点压力表安装时考虑以后调整方便,安装在易于操作得位置、补水得电接点压力表一定安装在回水得主管道上,最好离循环泵及补水管得入口远一些(不允许安装在补水管道上)。４.流量仪表安装流量仪表一般大多数由管焊专业负责安装,本专业要配合并检查。涡街流量计安装在无振动得管道上,上下游直管段得长度应符合设计与法律规范要求;放大器与流量计分开安装时,两者距离不宜大于２ 0 ｍ且需用专用电缆连接、电磁流量计可安装在无强磁场得水平管道或垂直管道上,并保证流量计、被测介质及工艺管道三者连成等电位,并有良好得接地(注意流量计得...
