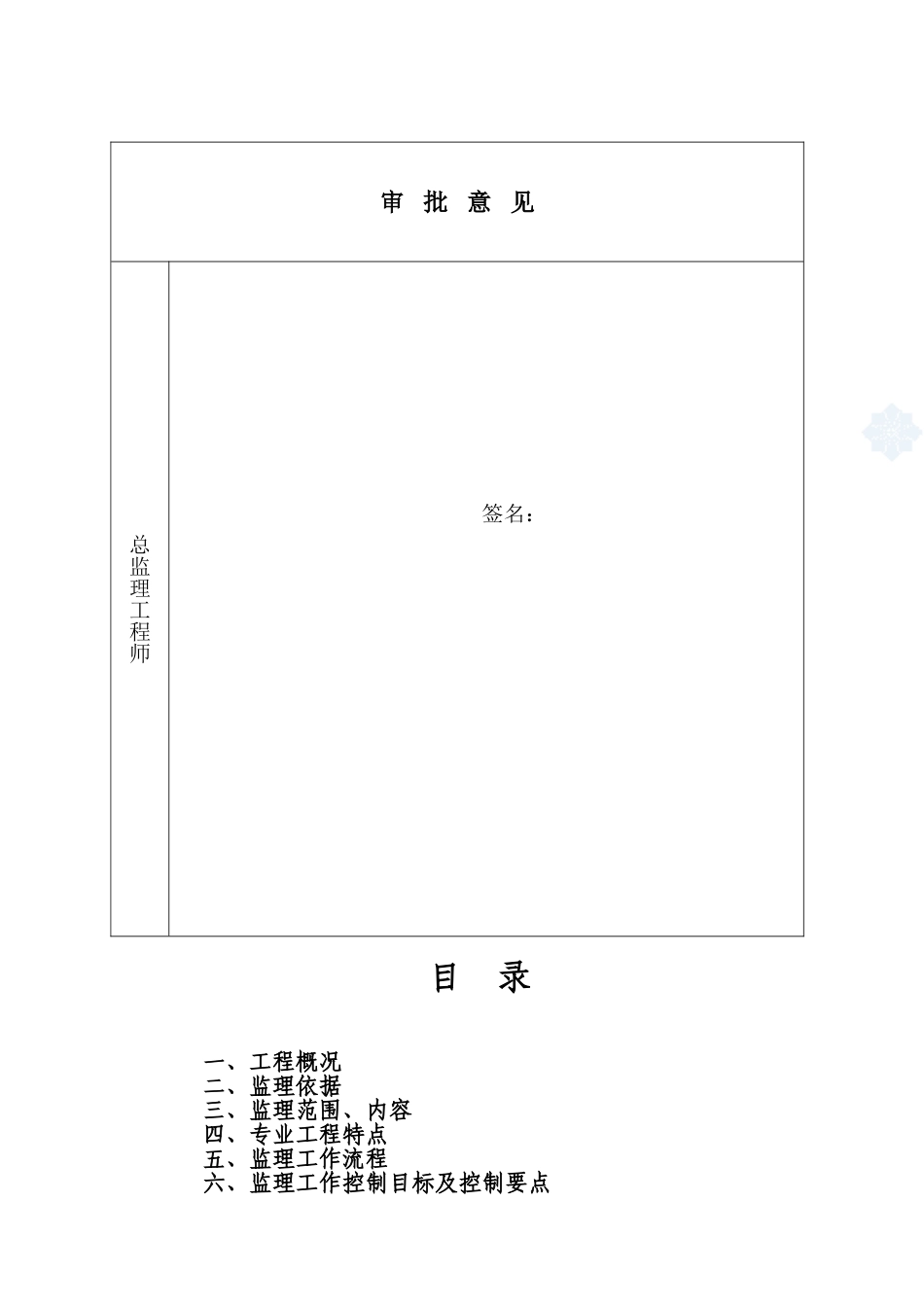

南 西 路 一 标 段 （ 年 丰 路 ～ 向 阳 路 ） 工 程 监 理 实 施 细 则（ 桥 梁 部 分 ）内容提要：工程概况专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施 项目监理部（章）： 专业监理工程师： 总监理工程师： 日 期： 2 00 9 年 12 月 1 日 ******************二 00 九年十二月一日企补表 D4-1 编号：D4-1审 批 页目 录一、工程概况二、监理依据三、监理范围、内容四、专业工程特点五、监理工作流程六、监理工作控制目标及控制要点审 批 意 见总监理工程师签名：七、监理工作方法及措施八、其他*****一标段（*****～*****）工程（桥梁部分）监理实施细则为了强化对工程项目建设监理工作、工程质量的管理，有效的控制工程进度和工程投资，提高投资效益，促进工程监理工作的法律规范化、标准化、程序化，提高监理工作水平，保证监理工作质量，认真履行委托监理合同，有效的开展监理工作，现就南西路（年丰路~向阳路）工程桥梁部分的监理工作制定本细则，以此作为开展桥梁工程监理工作依据。一、工程概况（一）工程项目概述1.本工程****位于******（K0+000~K1+195.66），所跨越河流****港无通航要求，中心桩号为 K0+727，桥梁右偏角 90。，桥梁配跨：5×16m，为先张法部分预应力砼空心板梁，采纳先简支后桥面连续；2.本项目分为两个标段：第一标段为段，第二标段为 K1+195.66~K2+030.420段我监理段为年丰路～向阳路(K0+000~K1+195.66)第一标段。3.桥梁横向布置为：3.0m 人行道+12.0m 行车道+3.0m 人行道；汽车荷载等级为：公路—Ⅱ级，人群荷载 3.5KN/m2；抗震设计为：地震动峰值加速度 0.05g，墩、台盖梁设抗震挡块进行简易设防；4.桥梁下部结构为：桥梁墩、台均采纳桩接盖梁式墩、台，基础为 C25 砼 3ф1.2m单排钻孔灌注桩，总桩数为 18 根；桥梁上部结构为：盖梁、护栏及防震挡块采纳 C30砼；16m 装配式大胶缝空心板梁，为 C50 先张法部分预应力砼结构，施工均采纳常规的预制安装工艺；桥面铺装为 5cmAC-13C 沥青砼+改性乳化沥青防水粘结层+10cmC40砼现浇层，桥面铺装砼现浇层钢筋采纳 D80 冷轧带肋钢筋焊接网；全桥分别在两端桥台处设置 D80 异型钢伸缩缝一道；5.全监理段的监理工作范围主要由地基与基础、墩台、盖梁、支座、桥跨承重结构、桥面系、附属结构及装饰与装修组成。（二）工程总造价约 200 万元，最终以有权部门审计数为准...
