常用卫星通信天线介绍

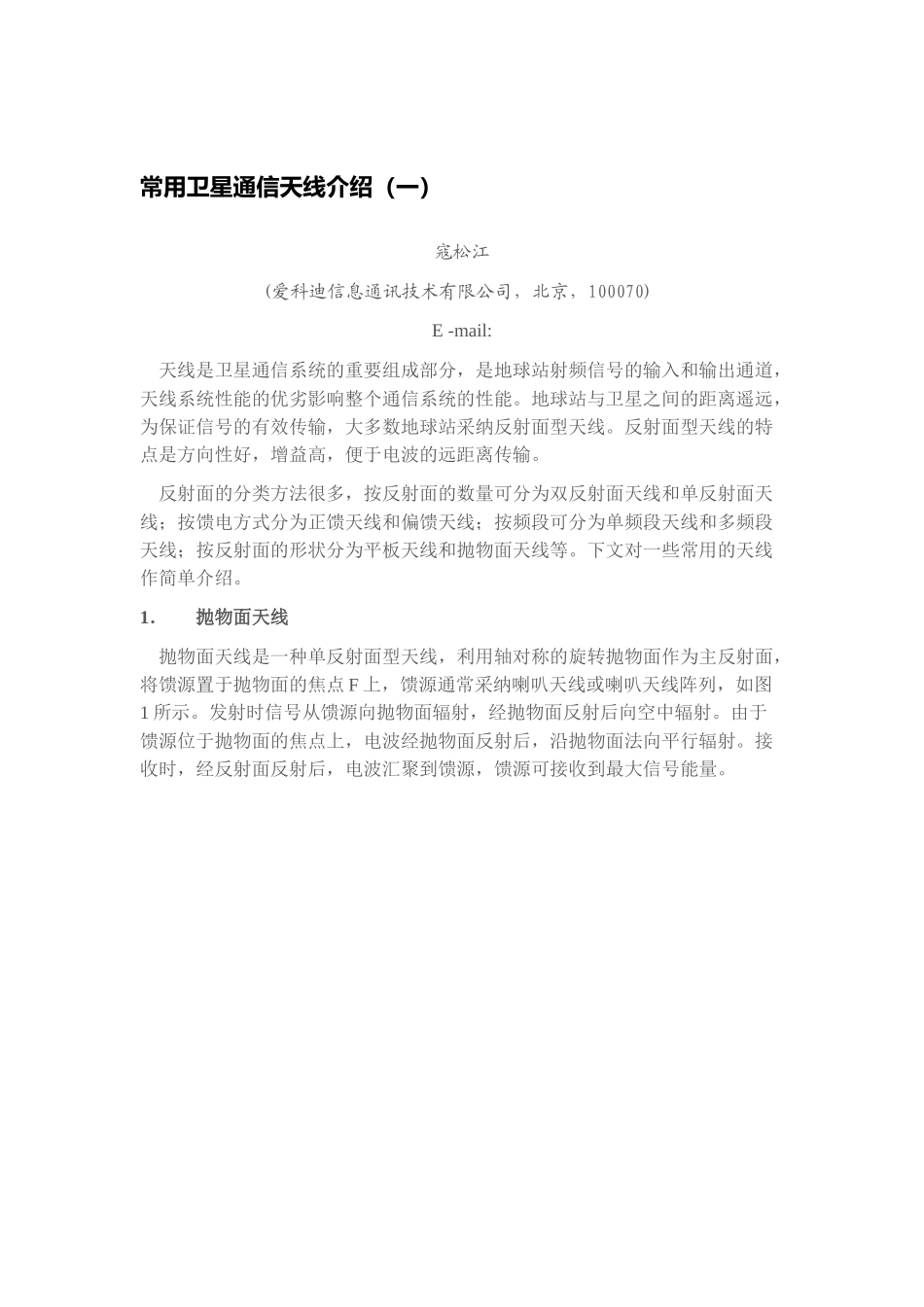

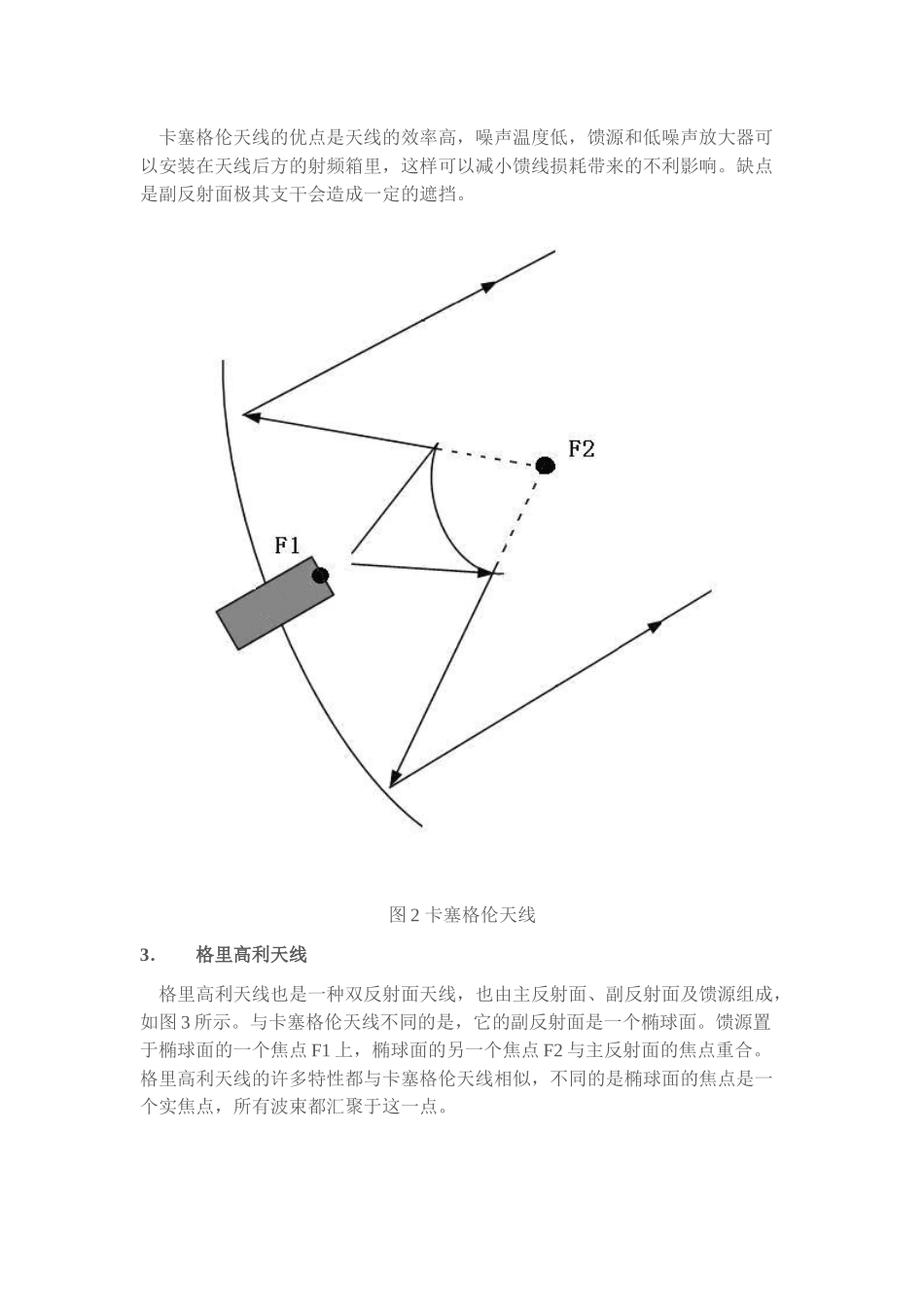

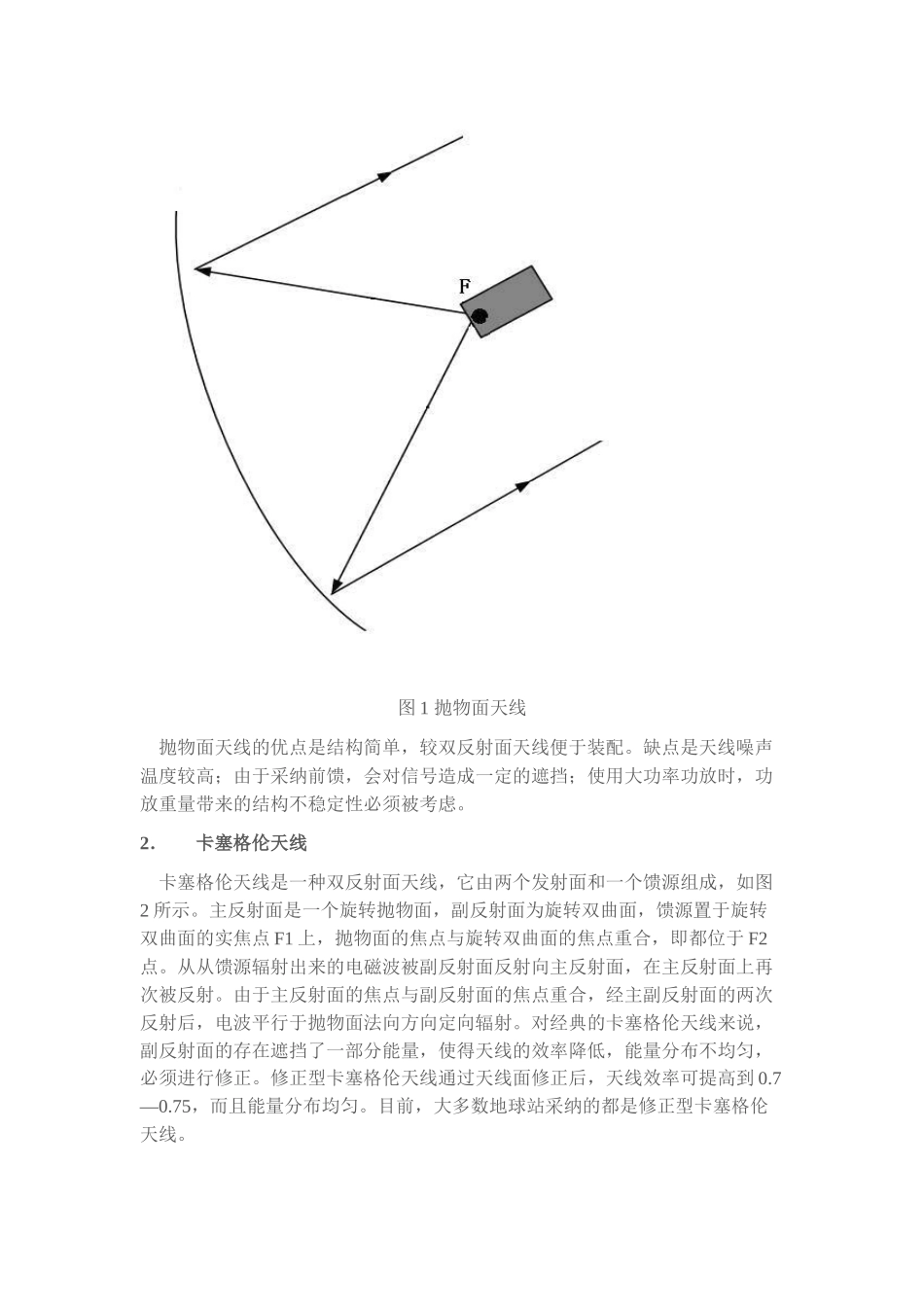

常用卫星通信天线介绍（一）寇松江(爱科迪信息通讯技术有限公司，北京，100070) E -mail: 天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采纳反射面型天线。反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。 反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。下文对一些常用的天线作简单介绍。1． 抛物面天线 抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点 F 上，馈源通常采纳喇叭天线或喇叭天线阵列，如图1 所示。发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。图 1 抛物面天线 抛物面天线的优点是结构简单，较双反射面天线便于装配。缺点是天线噪声温度较高；由于采纳前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。2． 卡塞格伦天线 卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2 所示。主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点 F1 上，抛物面的焦点与旋转双曲面的焦点重合，即都位于 F2点。从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。修正型卡塞格伦天线通过天线面修正后，天线效率可提高到 0.7—0.75，而且能量分布均匀。目前，大多数地球站采纳的都是修正型卡塞格伦天线。 卡塞格伦天线的优点是天线的效率高，噪声温度低，馈源和低噪声放大器可以安装在天线后方的射频箱里，这样可以减小馈线损耗带来的不利影响。缺点是副反射面极其支干会造成一定的遮挡。图 2 卡塞格伦天线3． 格里高利天线 格里高利天线也是一种双反射面天线，也由主反射...
