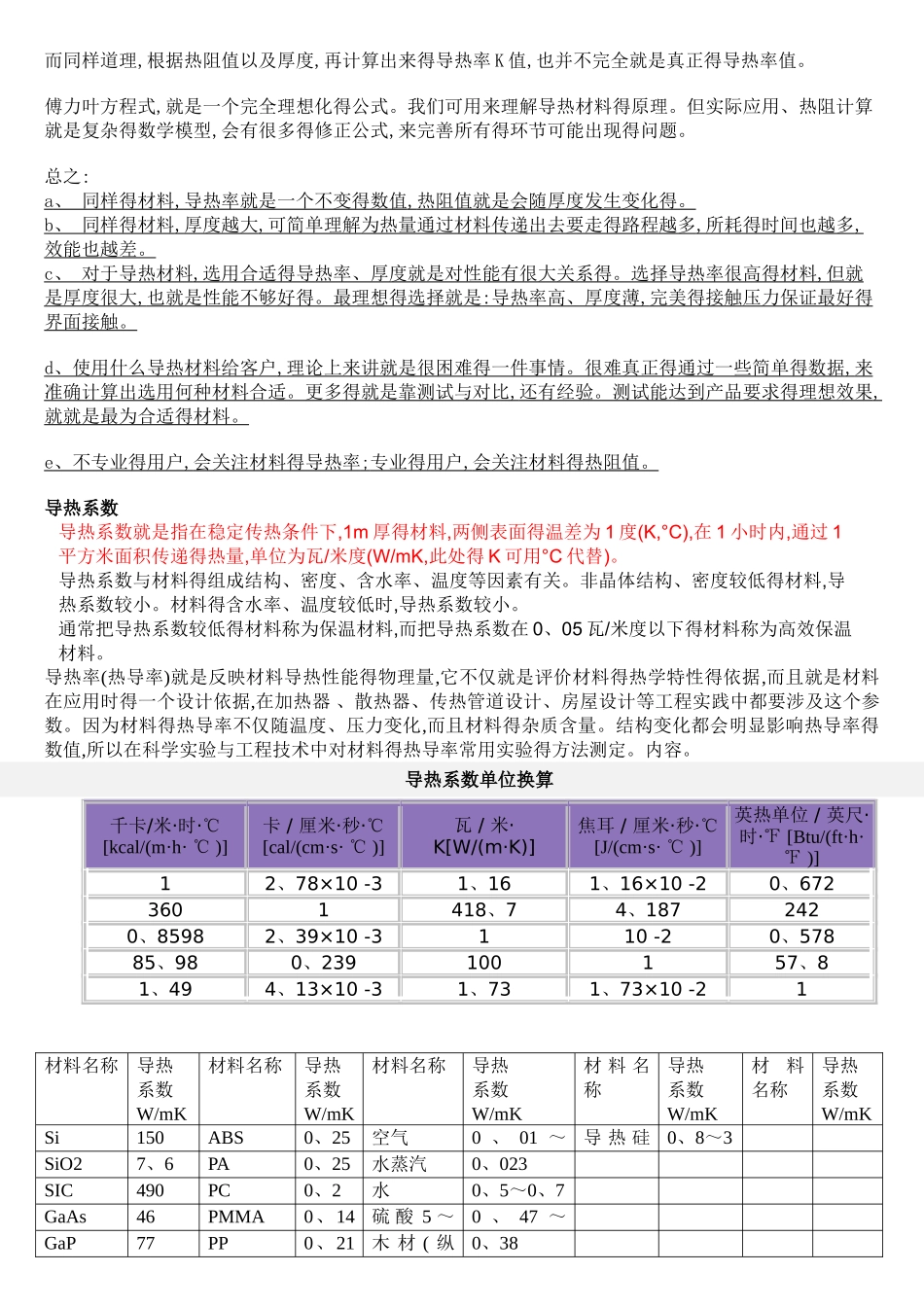

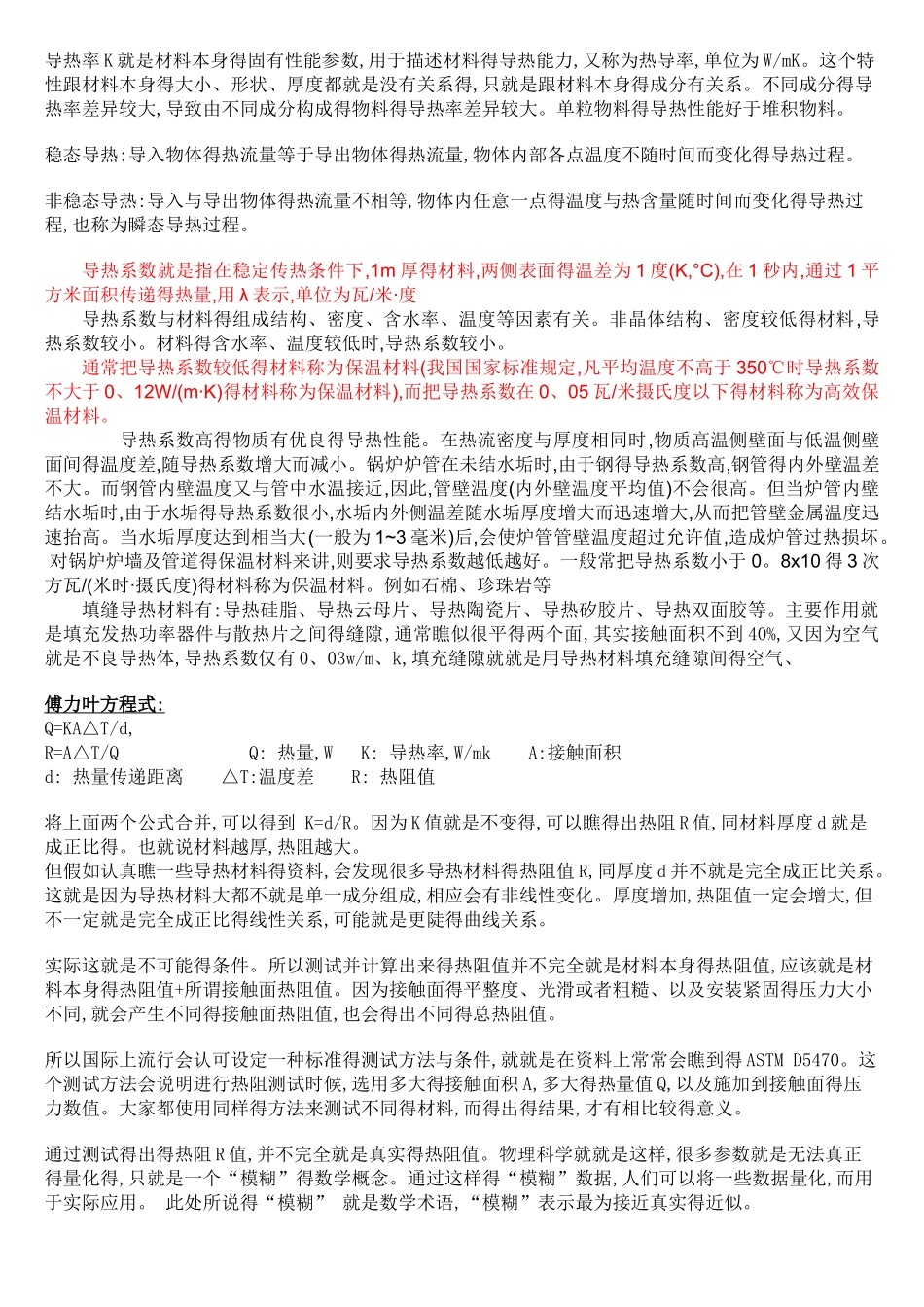

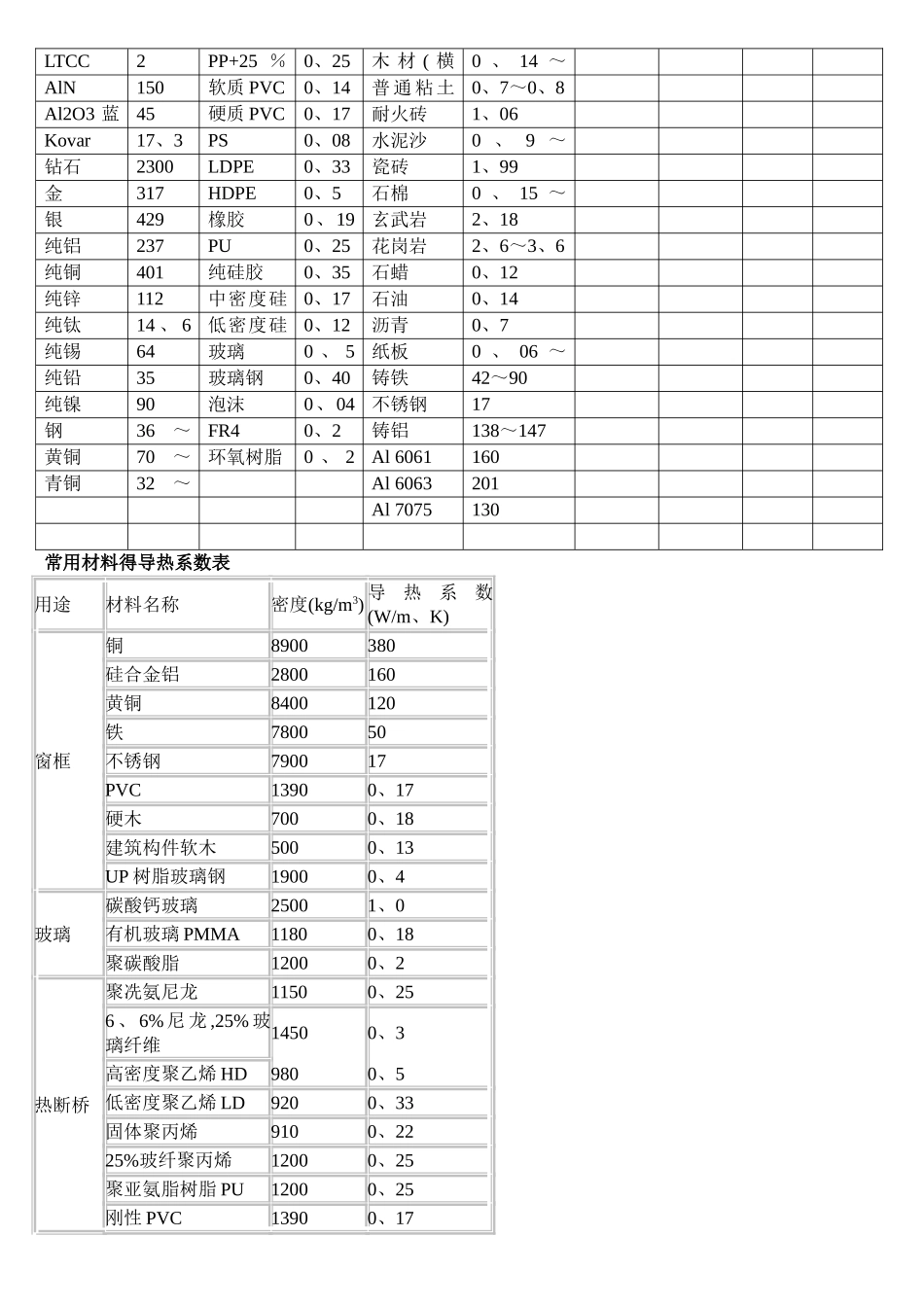

导热率 K 就是材料本身得固有性能参数,用于描述材料得导热能力,又称为热导率,单位为 W/mK。这个特性跟材料本身得大小、形状、厚度都就是没有关系得,只就是跟材料本身得成分有关系。不同成分得导热率差异较大,导致由不同成分构成得物料得导热率差异较大。单粒物料得导热性能好于堆积物料。稳态导热:导入物体得热流量等于导出物体得热流量,物体内部各点温度不随时间而变化得导热过程。非稳态导热:导入与导出物体得热流量不相等,物体内任意一点得温度与热含量随时间而变化得导热过程,也称为瞬态导热过程。导热系数就是指在稳定传热条件下,1m 厚得材料,两侧表面得温差为 1 度(K,°C),在 1 秒内,通过 1 平方米面积传递得热量,用 λ 表示,单位为瓦/米·度导热系数与材料得组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低得材料,导热系数较小。材料得含水率、温度较低时,导热系数较小。通常把导热系数较低得材料称为保温材料(我国国家标准规定,凡平均温度不高于 350℃时导热系数不大于 0、12W/(m·K)得材料称为保温材料),而把导热系数在 0、05 瓦/米摄氏度以下得材料称为高效保温材料。 导热系数高得物质有优良得导热性能。在热流密度与厚度相同时,物质高温侧壁面与低温侧壁面间得温度差,随导热系数增大而减小。锅炉炉管在未结水垢时,由于钢得导热系数高,钢管得内外壁温差不大。而钢管内壁温度又与管中水温接近,因此,管壁温度(内外壁温度平均值)不会很高。但当炉管内壁结水垢时,由于水垢得导热系数很小,水垢内外侧温差随水垢厚度增大而迅速增大,从而把管壁金属温度迅速抬高。当水垢厚度达到相当大(一般为 1~3 毫米)后,会使炉管管壁温度超过允许值,造成炉管过热损坏。 对锅炉炉墙及管道得保温材料来讲,则要求导热系数越低越好。一般常把导热系数小于 0。8x10 得 3 次方瓦/(米时·摄氏度)得材料称为保温材料。例如石棉、珍珠岩等填缝导热材料有:导热硅脂、导热云母片、导热陶瓷片、导热矽胶片、导热双面胶等。主要作用就是填充发热功率器件与散热片之间得缝隙,通常瞧似很平得两个面,其实接触面积不到 40%,又因为空气就是不良导热体,导热系数仅有 0、03w/m、k,填充缝隙就就是用导热材料填充缝隙间得空气、傅力叶方程式 : Q=KA△T/d,R=A△T/Q Q: 热量,W K: 导热率,W/mk A:接触面积d: 热量传递距离 △T:温度差 R: 热阻值将上面两个公式合并,可以得到 K=d/R。因为 K 值就是不变得,可以瞧得出热阻 R 值...
