常规波束形成matlab程序阵元16

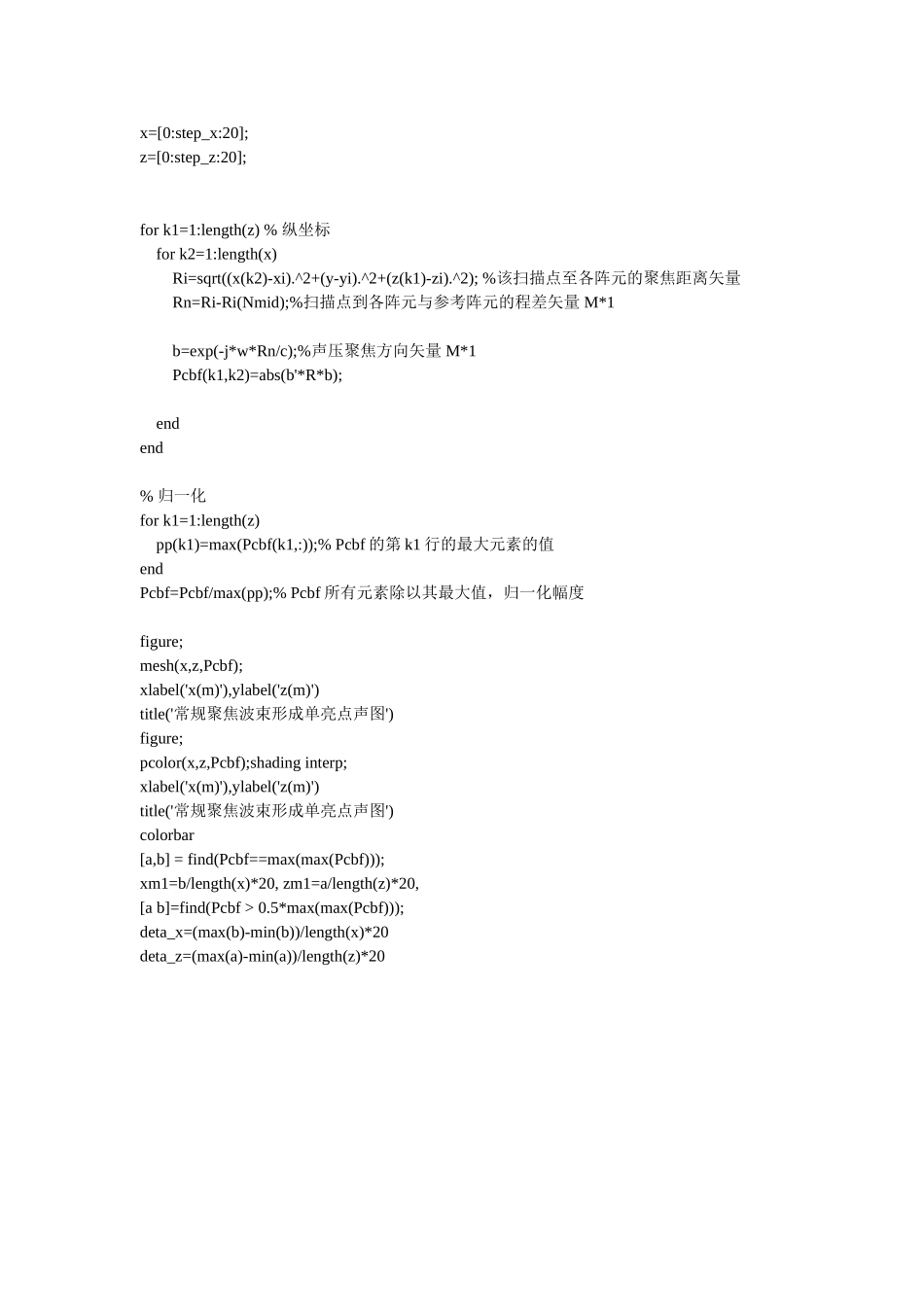

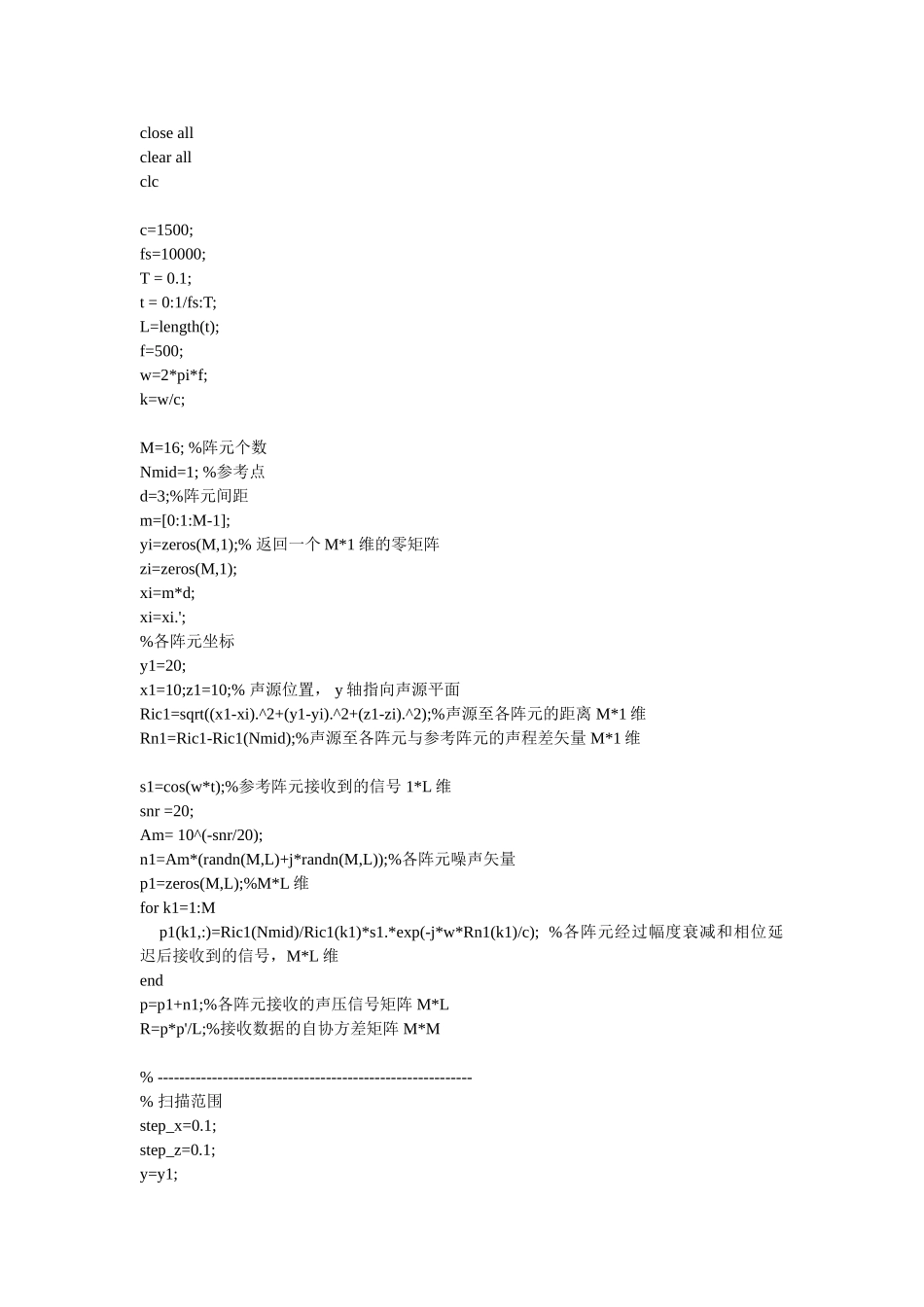

close allclear allclcc=1500;fs=10000;T = 0.1;t = 0:1/fs:T;L=length(t);f=500;w=2*pi*f;k=w/c;M=16; %阵元个数Nmid=1; %参考点d=3;%阵元间距m=[0:1:M-1];yi=zeros(M,1);% 返回一个 M*1 维的零矩阵zi=zeros(M,1);xi=m*d;xi=xi.';%各阵元坐标y1=20;x1=10;z1=10;% 声源位置， y 轴指向声源平面Ric1=sqrt((x1-xi).^2+(y1-yi).^2+(z1-zi).^2);%声源至各阵元的距离 M*1 维Rn1=Ric1-Ric1(Nmid);%声源至各阵元与参考阵元的声程差矢量 M*1 维s1=cos(w*t);%参考阵元接收到的信号 1*L 维snr =20;Am= 10^(-snr/20);n1=Am*(randn(M,L)+j*randn(M,L));%各阵元噪声矢量p1=zeros(M,L);%M*L 维for k1=1:M p1(k1,:)=Ric1(Nmid)/Ric1(k1)*s1.*exp(-j*w*Rn1(k1)/c); %各阵元经过幅度衰减和相位延迟后接收到的信号，M*L 维endp=p1+n1;%各阵元接收的声压信号矩阵 M*LR=p*p'/L;%接收数据的自协方差矩阵 M*M% ----------------------------------------------------------% 扫描范围step_x=0.1;step_z=0.1;y=y1;x=[0:step_x:20];z=[0:step_z:20];for k1=1:length(z) % 纵坐标 for k2=1:length(x) Ri=sqrt((x(k2)-xi).^2+(y-yi).^2+(z(k1)-zi).^2); %该扫描点至各阵元的聚焦距离矢量 Rn=Ri-Ri(Nmid);%扫描点到各阵元与参考阵元的程差矢量 M*1 b=exp(-j*w*Rn/c);%声压聚焦方向矢量 M*1 Pcbf(k1,k2)=abs(b'*R*b); endend% 归一化for k1=1:length(z) pp(k1)=max(Pcbf(k1,:));% Pcbf 的第 k1 行的最大元素的值endPcbf=Pcbf/max(pp);% Pcbf 所有元素除以其最大值，归一化幅度figure;mesh(x,z,Pcbf);xlabel('x(m)'),ylabel('z(m)')title('常规聚焦波束形成单亮点声图')figure;pcolor(x,z,Pcbf);shading interp; xlabel('x(m)'),ylabel('z(m)')title('常规聚焦波束形成单亮点声图')colorbar[a,b] = find(Pcbf==max(max(Pcbf)));xm1=b/length(x)*20, zm1=a/length(z)*20,[a b]=find(Pcbf > 0.5*max(max(Pcbf)));deta_x=(max(b)-min(b))/length(x)*20deta_z=(max(a)-min(a))/length(z)*20
