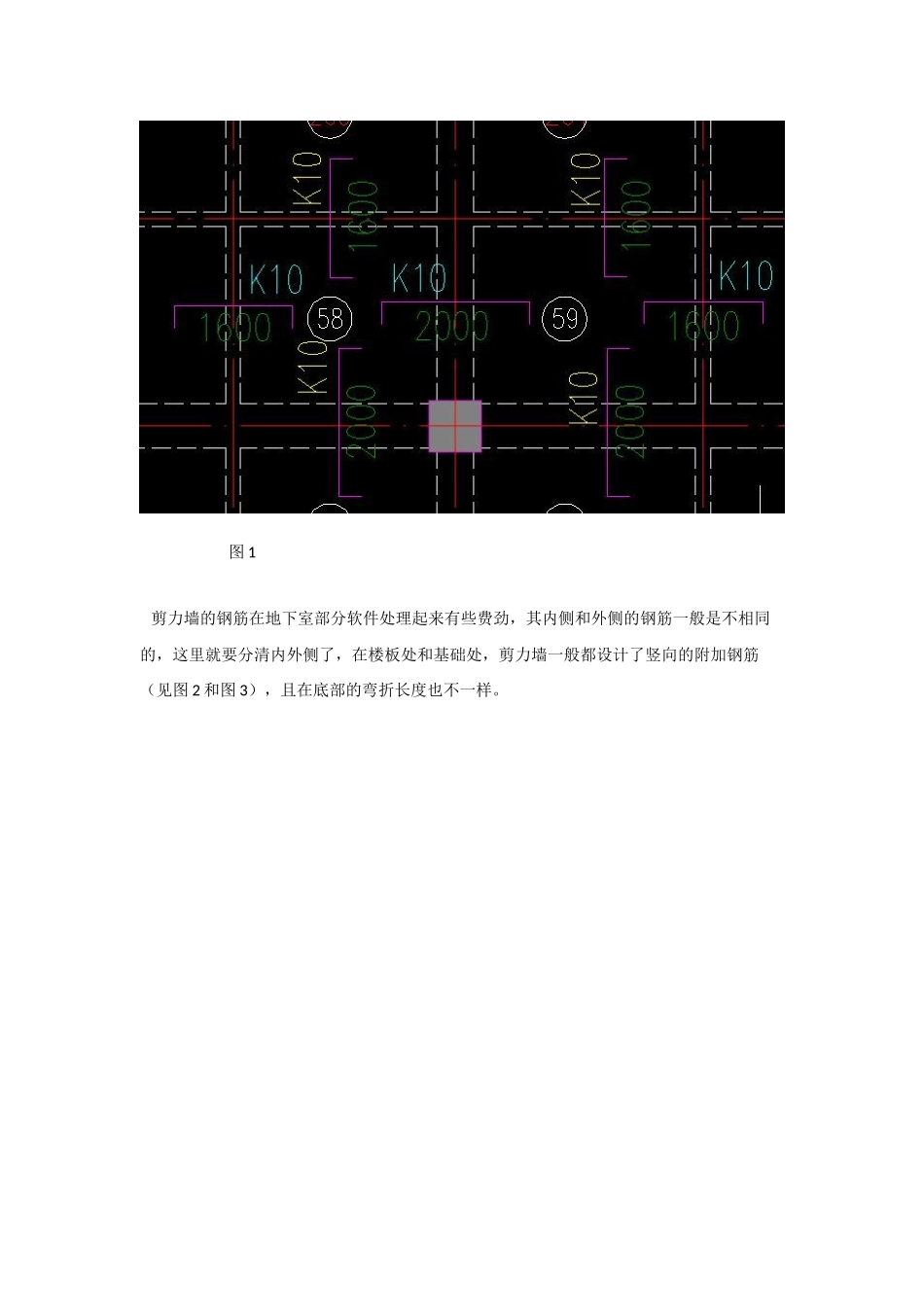

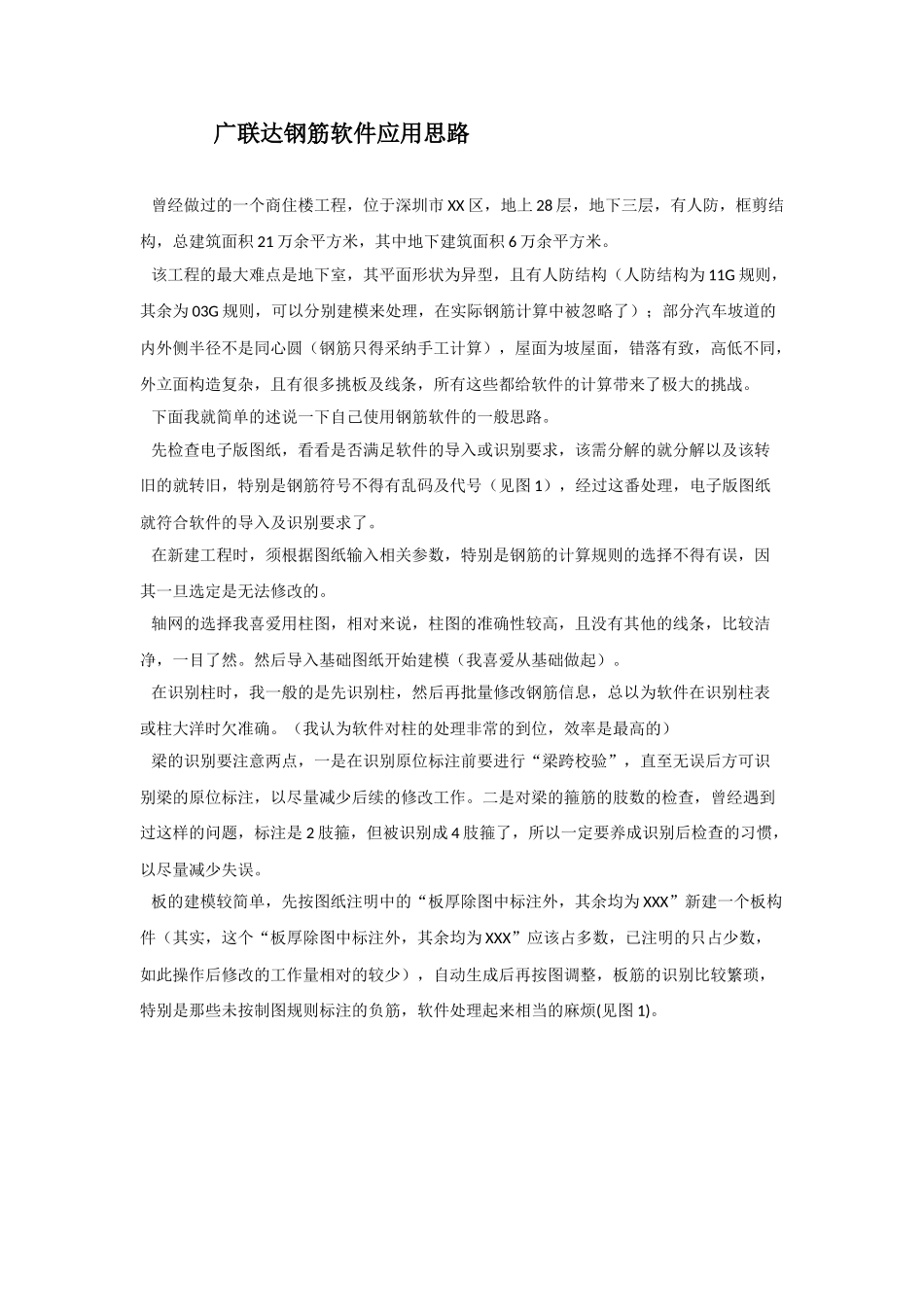

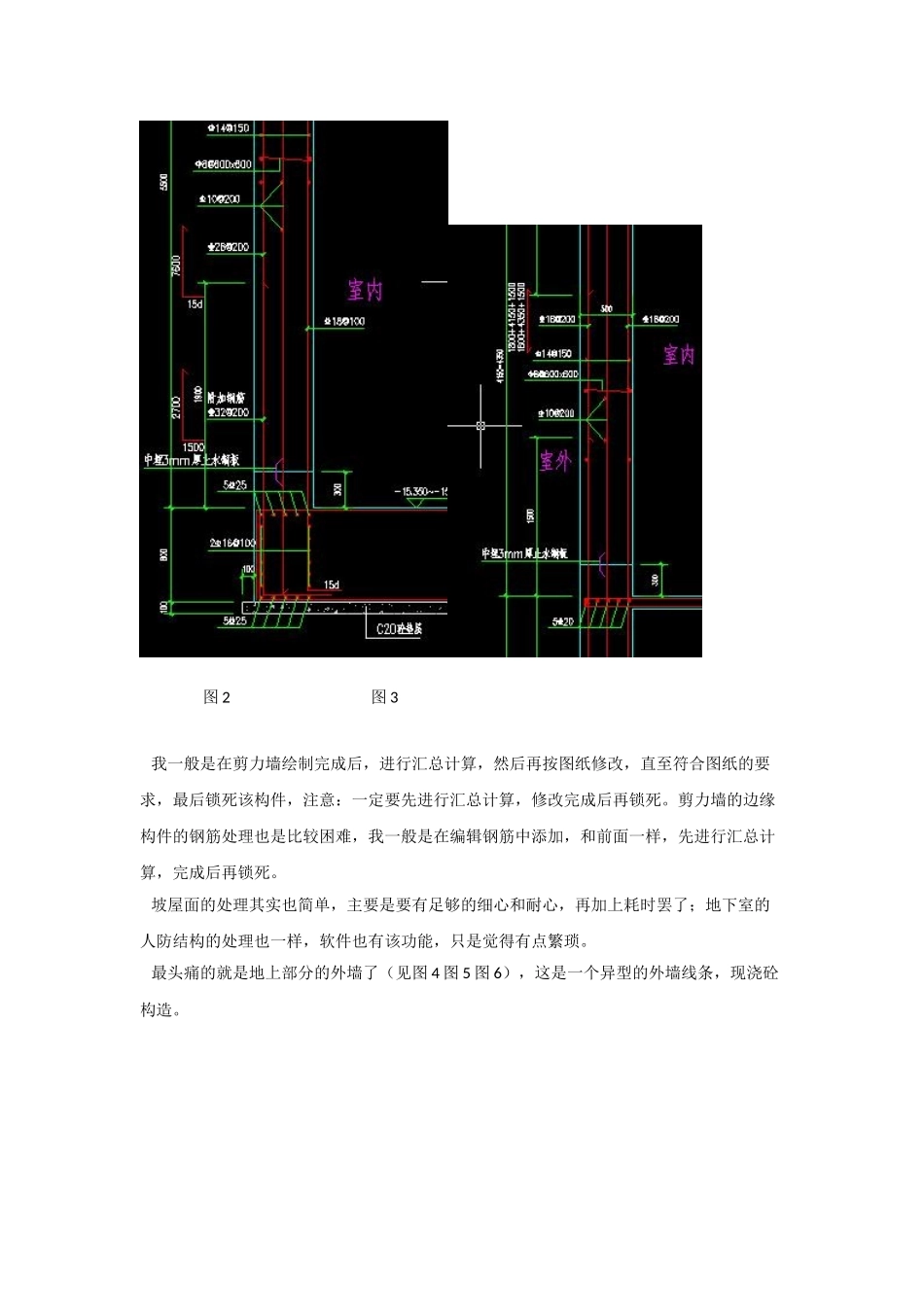

广联达钢筋软件应用思路 曾经做过的一个商住楼工程，位于深圳市 XX 区，地上 28 层，地下三层，有人防，框剪结构，总建筑面积 21 万余平方米，其中地下建筑面积 6 万余平方米。 该工程的最大难点是地下室，其平面形状为异型，且有人防结构（人防结构为 11G 规则，其余为 03G 规则，可以分别建模来处理，在实际钢筋计算中被忽略了）；部分汽车坡道的内外侧半径不是同心圆（钢筋只得采纳手工计算），屋面为坡屋面，错落有致，高低不同，外立面构造复杂，且有很多挑板及线条，所有这些都给软件的计算带来了极大的挑战。 下面我就简单的述说一下自己使用钢筋软件的一般思路。 先检查电子版图纸，看看是否满足软件的导入或识别要求，该需分解的就分解以及该转旧的就转旧，特别是钢筋符号不得有乱码及代号（见图 1），经过这番处理，电子版图纸就符合软件的导入及识别要求了。 在新建工程时，须根据图纸输入相关参数，特别是钢筋的计算规则的选择不得有误，因其一旦选定是无法修改的。 轴网的选择我喜爱用柱图，相对来说，柱图的准确性较高，且没有其他的线条，比较洁净，一目了然。然后导入基础图纸开始建模（我喜爱从基础做起）。 在识别柱时，我一般的是先识别柱，然后再批量修改钢筋信息，总以为软件在识别柱表或柱大洋时欠准确。（我认为软件对柱的处理非常的到位，效率是最高的） 梁的识别要注意两点，一是在识别原位标注前要进行“梁跨校验”，直至无误后方可识别梁的原位标注，以尽量减少后续的修改工作。二是对梁的箍筋的肢数的检查，曾经遇到过这样的问题，标注是 2 肢箍，但被识别成 4 肢箍了，所以一定要养成识别后检查的习惯，以尽量减少失误。 板的建模较简单，先按图纸注明中的“板厚除图中标注外，其余均为 XXX”新建一个板构件（其实，这个“板厚除图中标注外，其余均为 XXX”应该占多数，已注明的只占少数，如此操作后修改的工作量相对的较少），自动生成后再按图调整，板筋的识别比较繁琐，特别是那些未按制图规则标注的负筋，软件处理起来相当的麻烦(见图 1)。 图 1 剪力墙的钢筋在地下室部分软件处理起来有些费劲，其内侧和外侧的钢筋一般是不相同的，这里就要分清内外侧了，在楼板处和基础处，剪力墙一般都设计了竖向的附加钢筋（见图 2 和图 3），且在底部的弯折长度也不一样。 图 2 图 3 我一般是在剪力墙绘制完成后，进行汇总计算，然后再按图纸修改，直至符合图纸的要求，最后锁死该...
