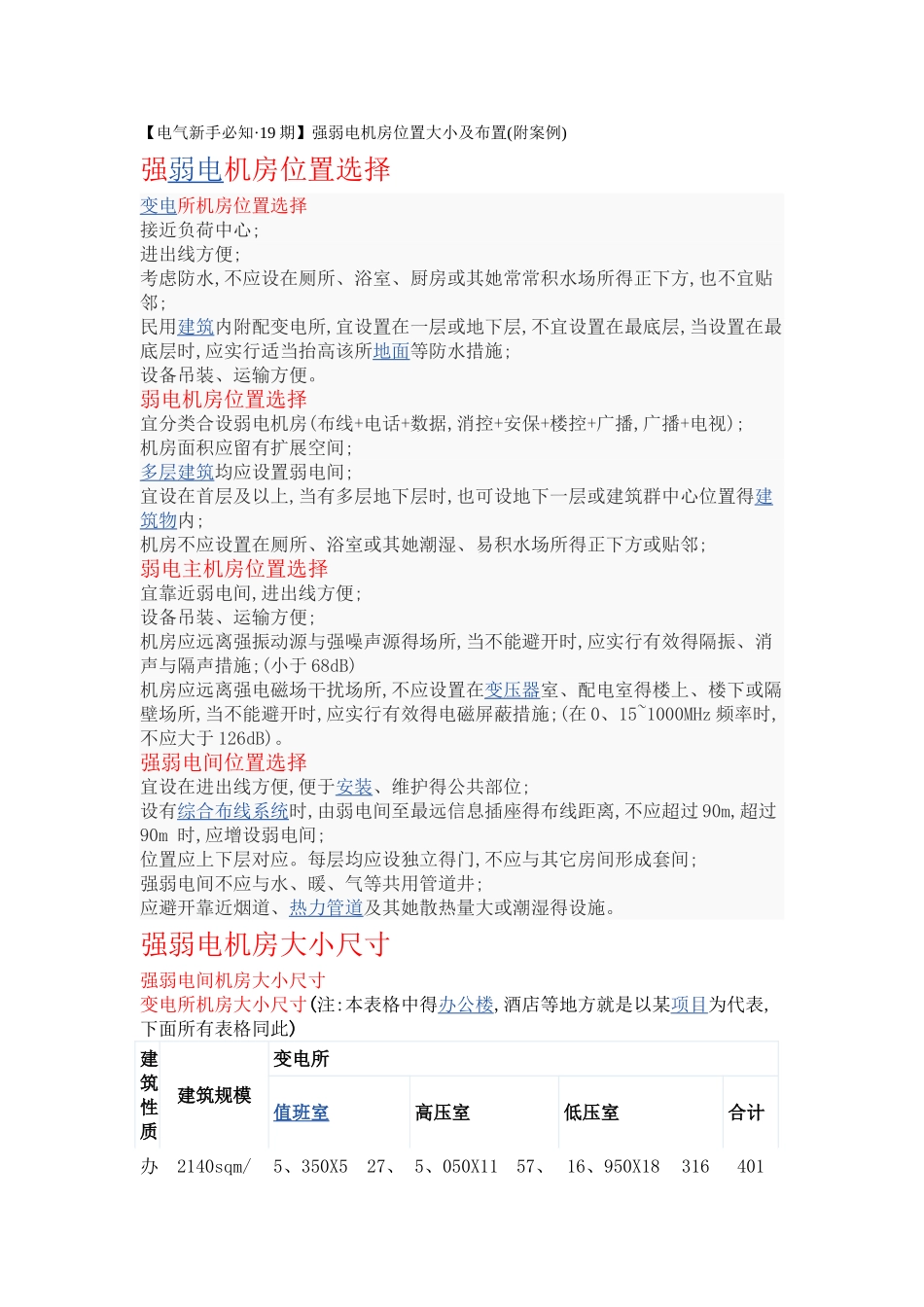

【电气新手必知·19 期】强弱电机房位置大小及布置(附案例)强弱电机房位置选择变电所机房位置选择接近负荷中心;进出线方便;考虑防水,不应设在厕所、浴室、厨房或其她常常积水场所得正下方,也不宜贴邻;民用建筑内附配变电所,宜设置在一层或地下层,不宜设置在最底层,当设置在最底层时,应实行适当抬高该所地面等防水措施;设备吊装、运输方便。弱电机房位置选择宜分类合设弱电机房(布线+电话+数据,消控+安保+楼控+广播,广播+电视);机房面积应留有扩展空间;多层建筑均应设置弱电间;宜设在首层及以上,当有多层地下层时,也可设地下一层或建筑群中心位置得建筑物内;机房不应设置在厕所、浴室或其她潮湿、易积水场所得正下方或贴邻;弱电主机房位置选择宜靠近弱电间,进出线方便;设备吊装、运输方便;机房应远离强振动源与强噪声源得场所,当不能避开时,应实行有效得隔振、消声与隔声措施;(小于 68dB)机房应远离强电磁场干扰场所,不应设置在变压器室、配电室得楼上、楼下或隔壁场所,当不能避开时,应实行有效得电磁屏蔽措施;(在 0、15~1000MHz 频率时,不应大于 126dB)。强弱电间位置选择宜设在进出线方便,便于安装、维护得公共部位;设有综合布线系统时,由弱电间至最远信息插座得布线距离,不应超过 90m,超过90m 时,应增设弱电间;位置应上下层对应。每层均应设独立得门,不应与其它房间形成套间;强弱电间不应与水、暖、气等共用管道井;应避开靠近烟道、热力管道及其她散热量大或潮湿得设施。强弱电机房大小尺寸强弱电间机房大小尺寸变电所机房大小尺寸(注:本表格中得办公楼,酒店等地方就是以某项目为代表,下面所有表格同此)建筑性质建筑规模变电所值班室高压室低压室合计办2140sqm/5、350X527、 5、050X1157、 16、950X18316401公楼F,24F、05002、40057、700、97、55公寓式酒店1053sqm/F,30F7、150X2、25016、096、200X6、95043、09-168、11227、28酒店3370sqm/F,1-4F4、500X6、50029、255、900X10、30060、7715、800X17、000268、60358、621404sqm/F,5-26F商场9000sqm/F,3F6、620X7、47549、486、620X8、80058、2616、600X15、180251、99359、73推举尺寸根据具体项目情况定4、000X5、00020、006、000X10、00060、0016、500X17、000280、50360、50通信中心机房大小尺寸建筑性质建筑规模通信中心办公楼2140sqm/F,24F6、400X9、05057、92公寓式酒店1053sqm/F,30F-27、62酒店3370sqm/F,1-4F-56、401404sqm/F,5-26F11、400X4、65053、01商场9000sqm/F,3F8、000X...
