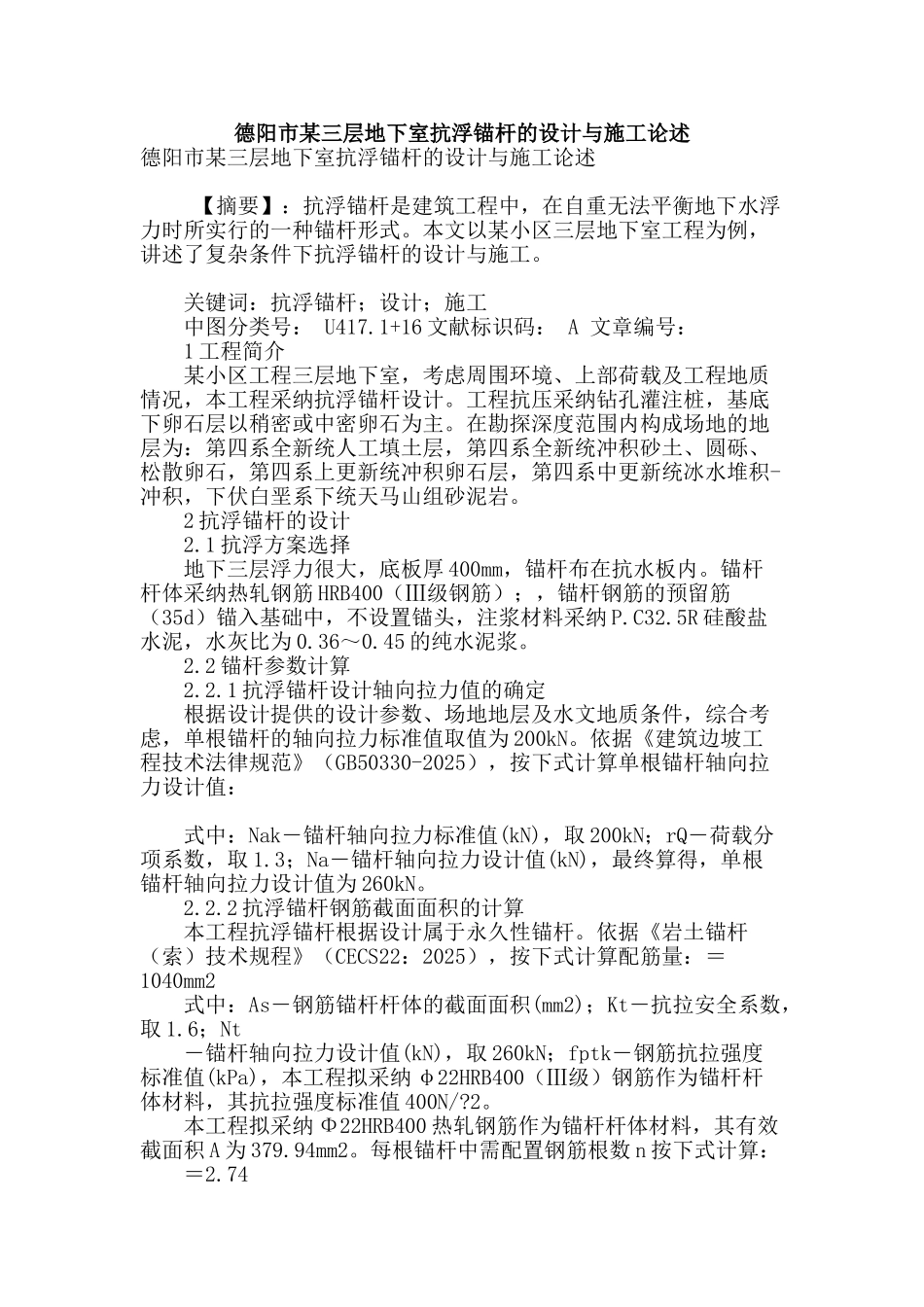

德阳市某三层地下室抗浮锚杆的设计与施工论述德阳市某三层地下室抗浮锚杆的设计与施工论述 【摘要】：抗浮锚杆是建筑工程中，在自重无法平衡地下水浮力时所实行的一种锚杆形式。本文以某小区三层地下室工程为例，讲述了复杂条件下抗浮锚杆的设计与施工。 关键词：抗浮锚杆；设计；施工 中图分类号： U417.1+16 文献标识码： A 文章编号： 1 工程简介 某小区工程三层地下室，考虑周围环境、上部荷载及工程地质情况，本工程采纳抗浮锚杆设计。工程抗压采纳钻孔灌注桩，基底下卵石层以稍密或中密卵石为主。在勘探深度范围内构成场地的地层为：第四系全新统人工填土层，第四系全新统冲积砂土、圆砾、松散卵石，第四系上更新统冲积卵石层，第四系中更新统冰水堆积-冲积，下伏白垩系下统天马山组砂泥岩。 2 抗浮锚杆的设计 2.1 抗浮方案选择 地下三层浮力很大，底板厚 400mm，锚杆布在抗水板内。锚杆杆体采纳热轧钢筋 HRB400（Ⅲ级钢筋）；，锚杆钢筋的预留筋（35d）锚入基础中，不设置锚头，注浆材料采纳 P.C32.5R 硅酸盐水泥，水灰比为 0.36～0.45 的纯水泥浆。 2.2 锚杆参数计算 2.2.1 抗浮锚杆设计轴向拉力值的确定 根据设计提供的设计参数、场地地层及水文地质条件，综合考虑，单根锚杆的轴向拉力标准值取值为 200kN。依据《建筑边坡工程技术法律规范》（GB50330-2025），按下式计算单根锚杆轴向拉力设计值： 式中：Nak―锚杆轴向拉力标准值(kN)，取 200kN；rQ―荷载分项系数，取 1.3；Na―锚杆轴向拉力设计值(kN)，最终算得，单根锚杆轴向拉力设计值为 260kN。 2.2.2 抗浮锚杆钢筋截面面积的计算 本工程抗浮锚杆根据设计属于永久性锚杆。依据《岩土锚杆（索）技术规程》（CECS22：2025），按下式计算配筋量：＝1040mm2 式中：As―钢筋锚杆杆体的截面面积(mm2)；Kt―抗拉安全系数，取 1.6；Nt ―锚杆轴向拉力设计值(kN)，取 260kN；fptk―钢筋抗拉强度标准值(kPa)，本工程拟采纳 φ22HRB400（Ⅲ级）钢筋作为锚杆杆体材料，其抗拉强度标准值 400N/?2。 本工程拟采纳 Φ22HRB400 热轧钢筋作为锚杆杆体材料，其有效截面积 A 为 379.94mm2。每根锚杆中需配置钢筋根数 n 按下式计算： ＝2.74 单根锚杆抗拔力设计值取 260kN，代入上式，则每根锚杆应配置 Φ22HRB400（Ⅲ级）钢筋 3 根。 2.2.3 锚杆直径与长度 依据《岩土锚杆（索）技术规程》规定，抗浮锚杆锚固段长度可按下式进行估算，并取其...
