悬挑式脚手架监理细则

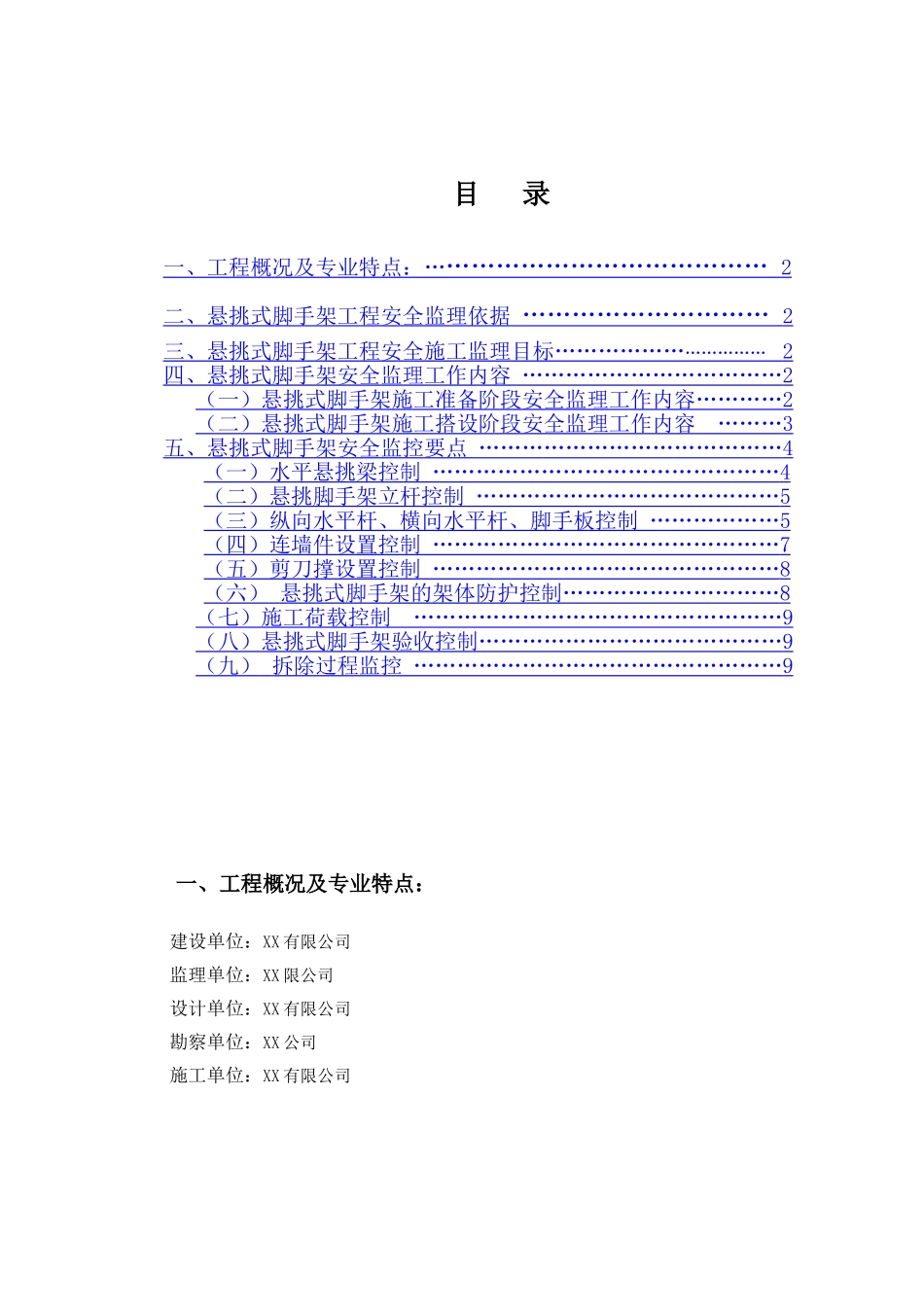

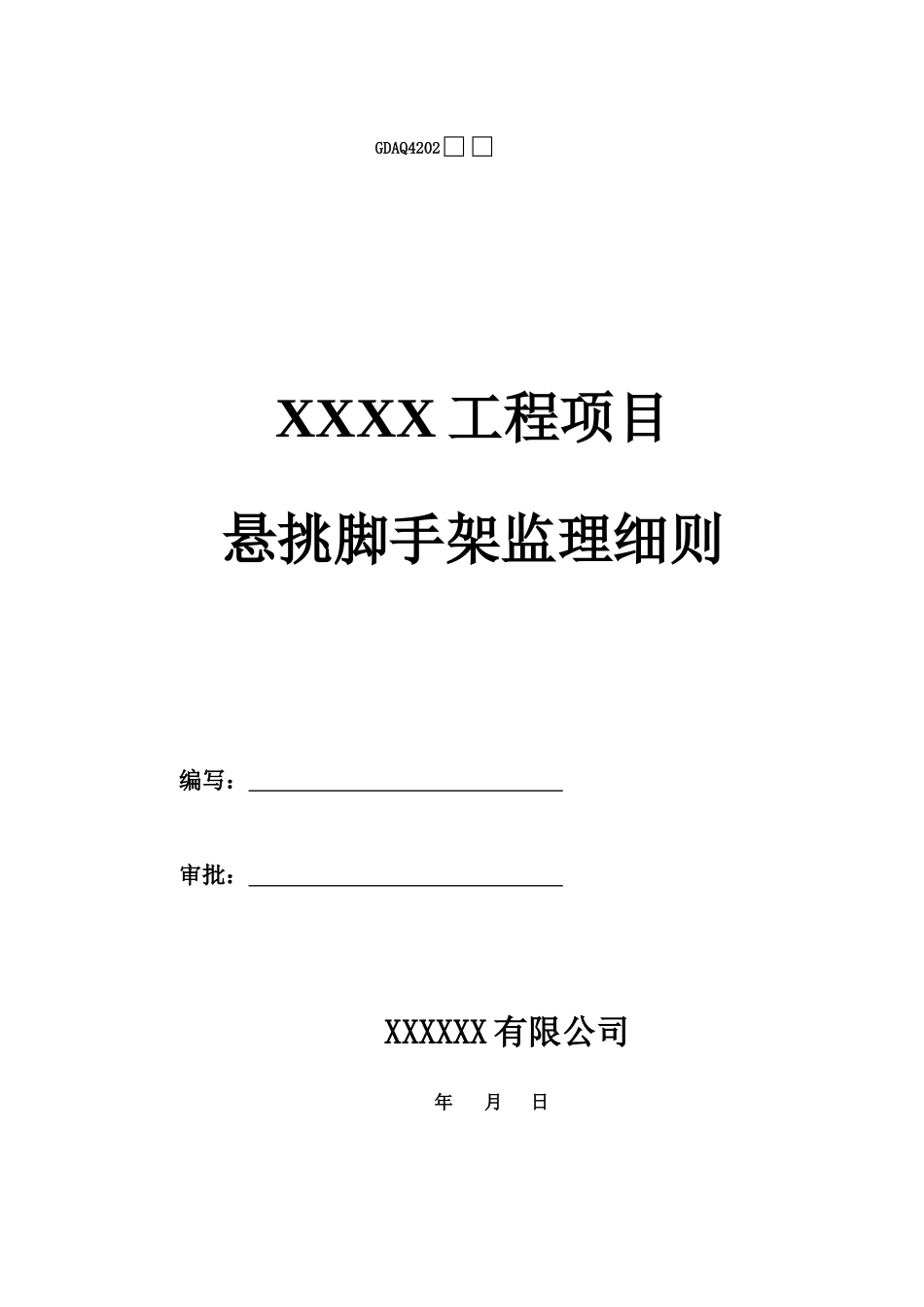

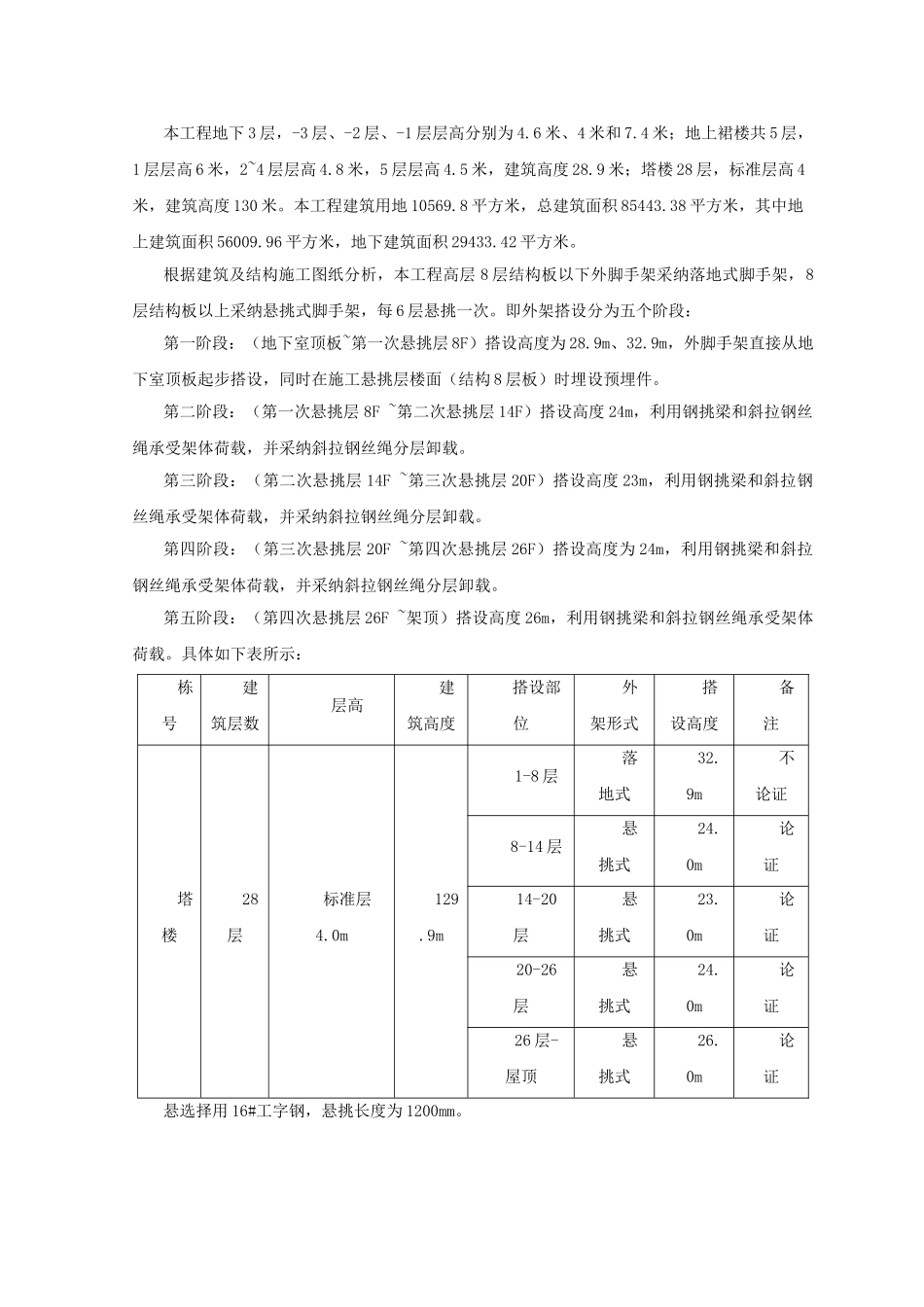

GDAQ4202□□ XXXX 工程项目悬挑脚手架监理细则 编写： 审批： XXXXXX 有限公司年 月 日目 录一、工程概况及专业特点：… ………………………………… 2 二、悬挑式脚手架工程安全监理依据 ………………………… 2 三、悬挑式脚手架工程安全施工监理目标……………… …………… 2 四、悬挑式脚手架安全监理工作内容 ……………………………… 2 （一）悬挑式脚手架施工准备阶段安全监理工作内容………… 2 （二）悬挑式脚手架施工搭设阶段安全监理工作内容 ……… 3 五、悬挑式脚手架安全监控要点 ……… ……………… …………… 4 （一）水平悬挑梁控制 ………………………………………… 4 （二）悬挑脚手架立杆控制 …………………………………… 5 （三）纵向水平杆、横向水平杆、脚手板控制 ……………… 5 （四）连墙件设置控制 ………………………………………… 7 （五）剪刀撑设置控制 ………………………………………… 8 （六） 悬挑式脚手架的架体防护控制………………………… 8 （七）施工荷载控制 …………………………………………… 9 （八）悬挑式脚手架验收控制…………………………………… 9 （九） 拆除过程监控 …………………………………………… 9 一、工程概况及专业特点：建设单位：XX 有限公司监理单位：XX 限公司设计单位：XX 有限公司勘察单位：XX 公司施工单位：XX 有限公司本工程地下 3 层，-3 层、-2 层、-1 层层高分别为 4.6 米、4 米和 7.4 米；地上裙楼共 5 层，1 层层高 6 米，2~4 层层高 4.8 米，5 层层高 4.5 米，建筑高度 28.9 米；塔楼 28 层，标准层高 4米，建筑高度 130 米。本工程建筑用地 10569.8 平方米，总建筑面积 85443.38 平方米，其中地上建筑面积 56009.96 平方米，地下建筑面积 29433.42 平方米。根据建筑及结构施工图纸分析，本工程高层 8 层结构板以下外脚手架采纳落地式脚手架，8层结构板以上采纳悬挑式脚手架，每 6 层悬挑一次。即外架搭设分为五个阶段：第一阶段：（地下室顶板~第一次悬挑层 8F）搭设高度为 28.9m、32.9m，外脚手架直接从地下室顶板起步搭设，同时在施工悬挑层楼面（结构 8 层板）时埋设预埋件。第二阶段：（第一次悬挑层 8F ~第二次悬挑层 14F）搭设高度 24m，利用钢挑梁和斜拉钢丝绳承受架体荷载，并采纳斜拉钢丝绳分层卸载。第三阶段：（第二...
