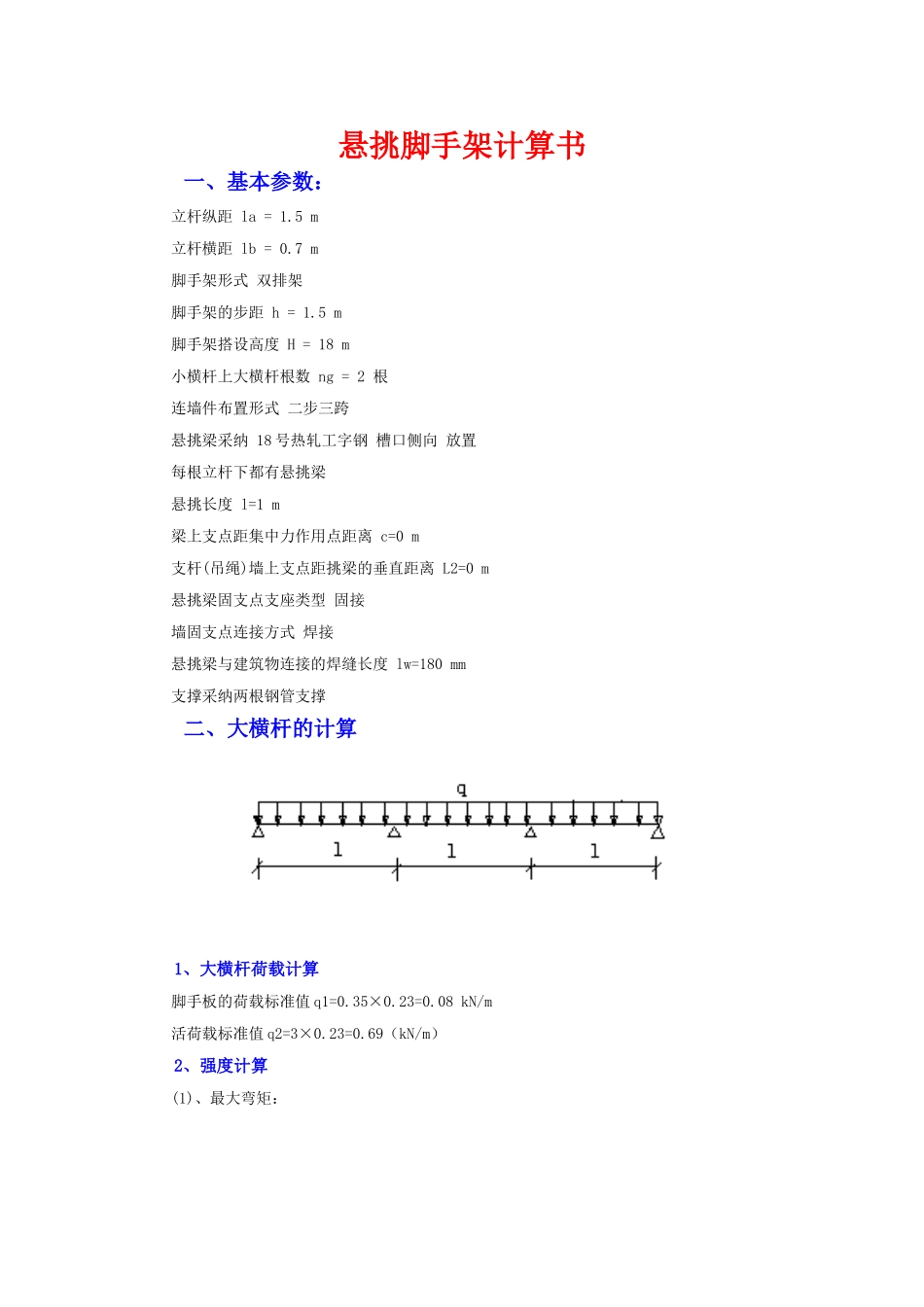

悬挑脚手架计算书

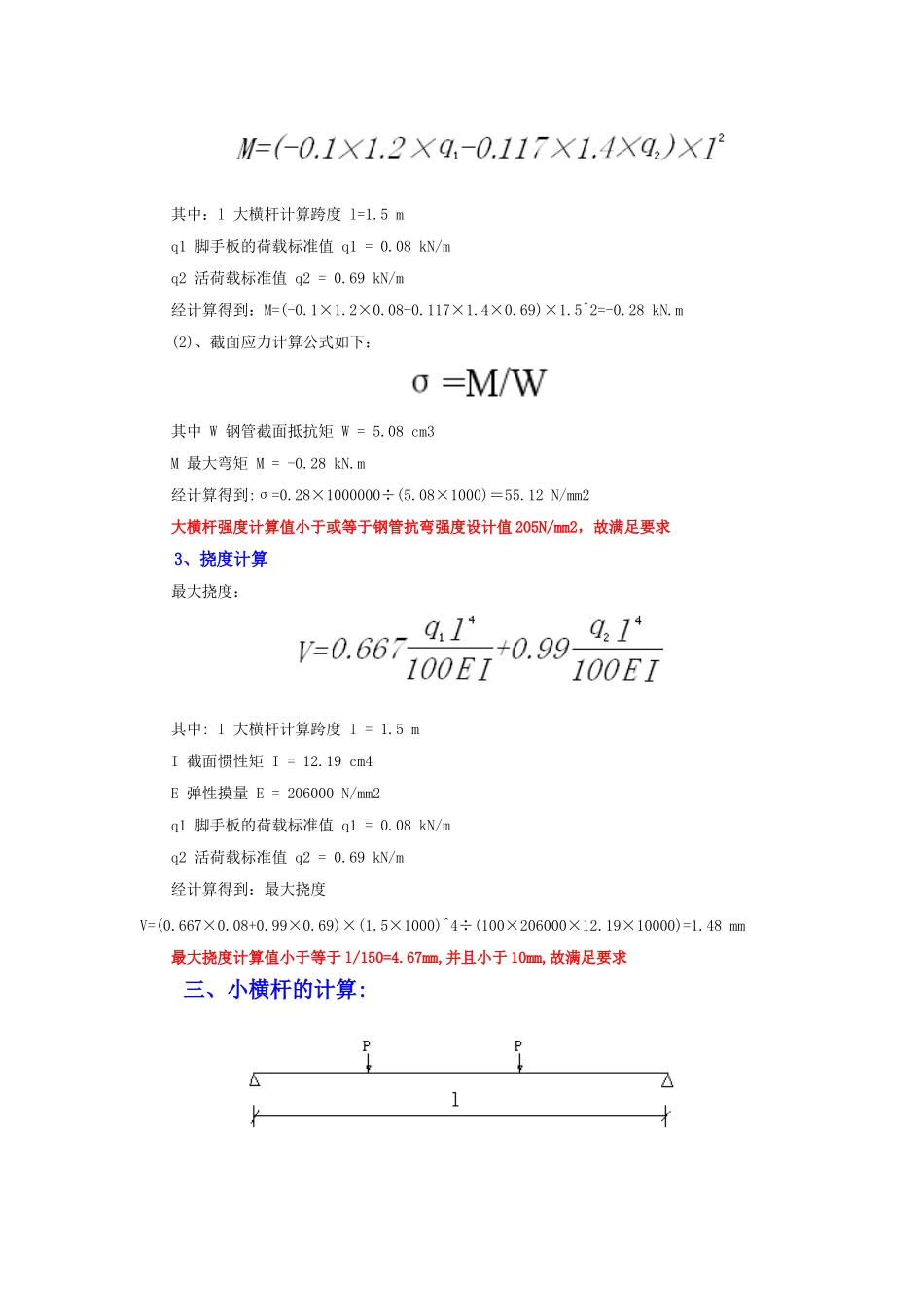

悬挑脚手架计算书一、基本参数：立杆纵距 la = 1.5 m立杆横距 lb = 0.7 m脚手架形式 双排架脚手架的步距 h = 1.5 m脚手架搭设高度 H = 18 m小横杆上大横杆根数 ng = 2 根连墙件布置形式 二步三跨悬挑梁采纳 18 号热轧工字钢 槽口侧向 放置每根立杆下都有悬挑梁悬挑长度 l=1 m梁上支点距集中力作用点距离 c=0 m支杆(吊绳)墙上支点距挑梁的垂直距离 L2=0 m悬挑梁固支点支座类型 固接墙固支点连接方式 焊接悬挑梁与建筑物连接的焊缝长度 lw=180 mm支撑采纳两根钢管支撑二、大横杆的计算1、大横杆荷载计算脚手板的荷载标准值 q1=0.35×0.23=0.08 kN/m活荷载标准值 q2=3×0.23=0.69（kN/m）2、强度计算(1)、最大弯矩：其中：l 大横杆计算跨度 l=1.5 mq1 脚手板的荷载标准值 q1 = 0.08 kN/mq2 活荷载标准值 q2 = 0.69 kN/m经计算得到：M=(-0.1×1.2×0.08-0.117×1.4×0.69)×1.5^2=-0.28 kN.m(2)、截面应力计算公式如下：其中 W 钢管截面抵抗矩 W = 5.08 cm3M 最大弯矩 M = -0.28 kN.m经计算得到:σ=0.28×1000000÷(5.08×1000)＝55.12 N/mm2大横杆强度计算值小于或等于钢管抗弯强度设计值 205N/mm2，故满足要求3、挠度计算最大挠度：其中: l 大横杆计算跨度 l = 1.5 mI 截面惯性矩 I = 12.19 cm4E 弹性摸量 E = 206000 N/mm2q1 脚手板的荷载标准值 q1 = 0.08 kN/mq2 活荷载标准值 q2 = 0.69 kN/m经计算得到：最大挠度V=(0.667×0.08+0.99×0.69)×(1.5×1000)^4÷(100×206000×12.19×10000)=1.48 mm最大挠度计算值小于等于 l/150=4.67mm,并且小于 10mm,故满足要求三、小横杆的计算:1、荷载值计算大横杆的自重标准值:P1=0.03763×1.5=0.06 kN脚手板的荷载标准值:P2=0.35×1.5×0.23=0.12 kN脚手板的荷载标准值:P=0.06+0.12=0.18 kN活荷载标准值:Q=3××0.23=1.03 kN2、强度计算(1)、最大弯矩计算公式如下:其中: l 立杆的纵距 l = 0.7mP 静荷载标准值 P = 0.18 kNQ 活荷载标准值 Q = 1.03 kN经计算得到最大弯矩 M= (1.2×0.18+1.4×1.03)×0.7÷3=0.39 kN.m(2)、截面应力计算公式如下：其中 W 钢管截面抵抗矩 W = 5.08 cm3M 最大弯矩 M = 0.39 kN.m经计算得到:σ=0.39×1000000÷(5.08×1000)＝76.77 N/mm2小横杆强度计算值小于或等于钢管抗弯强度设计值 205 N/mm2，故满足要求3、挠度计算其中: l 立杆的纵距...
